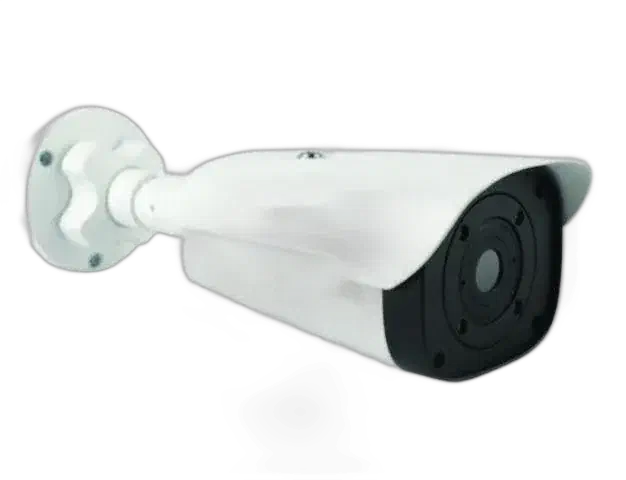

Pour surveiller en continu la température des équipements de poste, des cellules ou des procédés sans personnel, il faut une caméra thermique fixe qui mesure sans opérateur et transmette les mesures directement au système de contrôle, et non une caméra portable. La caméra IR DLD-T le fait avec un microdétecteur non refroidi de 640 × 480 ou 384 × 288 qui suit en temps réel jusqu'à 10 points, 10 zones et 3 lignes avec les températures maximale, minimale et moyenne, et envoie les valeurs aux systèmes PLC ou SCADA par Modbus RTU/TCP, avec une entrée et une sortie d'alarme matérielles, une vidéo ONVIF Profile-S/G et un seul câble Ethernet POE.
Données clés de la caméra IR DLD-T
- Détecteur : microdétecteur thermique à plan focal non refroidi, de 640 × 480 ou 384 × 288 pixels selon la version.
- Mesure : en mode standard, 6 points mobiles en temps réel, 6 zones et 3 lignes avec températures maximale, minimale et moyenne ; en mode étendu, 10 points, 10 zones et tracé de cadres irréguliers.
- Sortie de température : Modbus RTU/TCP, pour que les systèmes PLC et SCADA lisent directement les températures de la caméra IR DLD-T.
- Alarmes : 1 voie d'entrée d'alarme matérielle et 1 sortie d'alarme pour la signalisation locale.
- Vidéo : compatible ONVIF Profile-S/G ; la caméra IR DLD-T s'intègre comme une caméra IP de plus aux plateformes de gestion vidéo.
- Optique : focale fixe athermalisée, qui garde son étalonnage par températures ambiantes hautes ou basses.
- Installation : alimentation POE, énergie et données sur un unique câble Ethernet, et boîtier extérieur IP66 avec protection contre la foudre et les surtensions.
Avantages
Surveillance sans personnel
Installation à poste fixe avec mesure continue des températures maximale, minimale et moyenne, y compris cadres de mesure irréguliers.
Une optique insensible au climat
L'objectif athermalisé à focale fixe garde son étalonnage par températures ambiantes hautes ou basses ; le boîtier IP66 ajoute la protection contre la foudre et les surtensions en extérieur.
Intégration directe
Sortie de température par Modbus RTU/TCP, une entrée d'alarme matérielle et une sortie, et compatibilité ONVIF Profile-S/G pour les plateformes de gestion vidéo.
Déploiement à un seul câble
Le POE fournit énergie et données par un unique câble Ethernet, simplifiant le câblage extérieur.
Applications
- Surveillance thermique continue des équipements de poste et des cellules.
- Prévention des incendies sur convoyeurs, entrepôts et fosses à déchets.
- Contrôle de température de procédé dans les installations sans personnel.
À propos du produit
La caméra IR DLD-T est une caméra thermique réseau pour installation permanente : elle se comporte comme une caméra IP pour les plateformes vidéo tout en servant des données radiométriques aux systèmes de contrôle industriel, avec des alarmes déclenchées localement par la sortie matérielle.
Spécifications techniques
| Détecteur | Non refroidi, 640 × 480 ou 384 × 288 |
| Optique | Focale fixe athermalisée |
| Modes de mesure | Jusqu'à 10 points, 10 zones, 3 lignes ; cadres irréguliers |
| Sortie de température | Modbus RTU/TCP |
| Alarmes | 1 entrée matérielle, 1 sortie |
| Vidéo | ONVIF Profile-S/G |
| Alimentation | POE |
| Protection | IP66 ; contre foudre et surtensions |
| Mode de mesure standard | 6 points mobiles, 6 zones et 3 lignes (max./min./moyenne) |
Questions fréquentes
Quelle caméra thermique choisir pour surveiller un poste électrique 24 h sur 24 ?
Une caméra fixe radiométrique qui mesure sans opérateur et envoie les températures au système de contrôle. La caméra IR DLD-T suit jusqu'à 10 points, 10 zones et 3 lignes avec un détecteur de 640 × 480 ou 384 × 288, transmet les valeurs par Modbus RTU/TCP et s'installe en extérieur dans un boîtier IP66 avec un seul câble POE.
Combien de points de mesure la caméra IR DLD-T surveille-t-elle à la fois ?
En mode standard, 6 points mobiles, 6 zones et 3 lignes en temps réel, avec températures maximale, minimale et moyenne ; en mode étendu, jusqu'à 10 points et 10 zones, avec des cadres de mesure irréguliers.
Comment transmet-elle les mesures à un système de contrôle ?
Par Modbus RTU/TCP : les systèmes PLC et SCADA lisent directement les températures ; la sortie d'alarme matérielle commute en outre la signalisation locale.
Fonctionne-t-elle avec les systèmes vidéo existants ?
Oui. La compatibilité ONVIF Profile-S/G intègre le flux aux plateformes standard de gestion vidéo.
Que requiert l'installation ?
Un seul câble Ethernet : le POE transporte énergie et données. Le boîtier IP66 permet le montage permanent en extérieur.
La température ambiante affecte-t-elle l'optique ?
Non. L'objectif athermalisé à focale fixe garde son étalonnage dans les environnements à haute ou basse température.
