Medidor trifásico de resistencia de los seis devanados, con DVtest del cambiador de tomas y desmagnetización automática
Para medir la resistencia de devanado de un transformador trifásico de potencia conviene un equipo que ensaye los seis devanados con una sola conexión, sature el núcleo rápido, analice el cambiador de tomas en carga y desmagnetice el núcleo al terminar. La serie TWA Estándar lo hace conforme a la IEC 60076-1 con dos juegos de cuatro cables a los bornes primarios y secundarios: corriente continua sin rizado de 5 mA a 25 A con hasta 55 V CC, rango de 0,1 µΩ a 10 kΩ y exactitud típica de ±(0,1 % de la lectura + 0,1 % del fondo de escala) hasta 1,999 kΩ. El TWA40D añade el DVtest simultáneo en las tres fases con 0,1 ms de resolución, la corriente del motor y el modo Quick YN de hasta 40 A CC.
Datos clave de la serie TWA Estándar
- Modelos: TWA25A y TWA40D, con el mismo rango de 0,1 µΩ a 10 kΩ, la misma corriente de ensayo de 5 mA a 25 A CC y desmagnetización automática; 478 × 194 × 389 mm y 12,8 kg.
- Exactitud de resistencia: el TWA Estándar mide con ±(0,1 % de la lectura + 0,1 % del fondo de escala) típica de 0,1 µΩ a 1,999 kΩ y ±(0,2 % + 0,1 %) de 2 a 9,999 kΩ; la exactitud garantizada es de ±(0,2 % + 0,2 %).
- Seis devanados en una conexión: dos juegos de cuatro cables unen a la vez los bornes de alta y baja tensión, y la corriente continua sin rizado de hasta 55 V CC satura el núcleo rápidamente.
- DVtest del cambiador de tomas: 4 ms de resolución en el TWA25A y 0,1 ms en el TWA40D, que registra las tres fases a la vez junto con la corriente del motor para detectar fallos de conmutación.
- Modo Quick YN (TWA40D): mide a la vez las tres fases de un devanado en YN, con hasta 40 A CC, en lugar de una por una.
- Control del OLTC y desmagnetización: la unidad de control acciona el cambiador a distancia con un solo operario y el núcleo se desmagnetiza automáticamente al terminar la medida.
- Datos y cables: memoria de 500 registros, USB con RS-232 opcional e informes a Excel, Word o PDF; los cables H y X se comparten con el TRT para encadenar seis ensayos sin recablear.
Ventajas
Medida de seis devanados en una sola conexión
Dos juegos de cuatro cables conectan a la vez los bornes primarios y secundarios; la corriente continua real, sin rizado y de hasta 55 V CC, satura rápidamente el núcleo y acorta el ensayo.
DVtest: resistencia dinámica del cambiador de tomas
El TWA40D registra el DVtest en las tres fases a la vez, junto con la corriente del motor, y detecta caídas de corriente que revelan fallos de conmutación.
Modo Quick YN para tres fases simultáneas
En conexión YN, el TWA40D mide las tres fases a la vez en lugar de una por una, acortando mucho el ensayo en cambiadores con muchas posiciones.
Desmagnetización y control remoto del cambiador de tomas
Al terminar la medida, el equipo desmagnetiza el núcleo automáticamente y su unidad de control acciona el OLTC a distancia con un solo operario.
Aplicaciones
- Puesta en servicio y mantenimiento periódico de transformadores y autotransformadores de potencia.
- Evaluación del estado de cambiadores de tomas mediante el análisis del DVtest y de la corriente del motor (TWA40D).
- Comprobación de la sincronización entre fases de un cambiador de tomas trifásico (TWA40D).
- Desmagnetización del núcleo tras ensayos de corriente continua, antes de devolver el transformador a servicio.
Acerca del producto

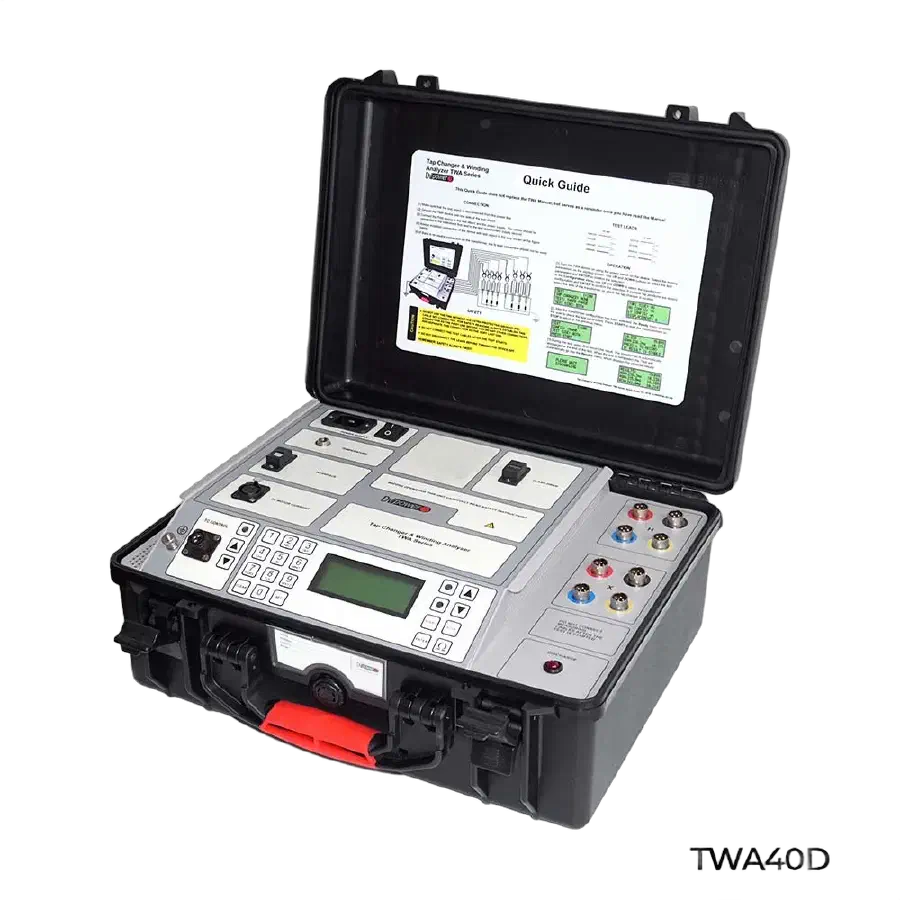

La gama Estándar reúne dos modelos, TWA25A y TWA40D, que comparten el rango de resistencia (0,1 µΩ-10 kΩ), la corriente de ensayo de 5 mA a 25 A CC y la desmagnetización automática. El TWA40D añade el DVtest simultáneo en las tres fases, el canal de corriente del motor y el modo Quick YN, con 0,1 ms de resolución frente a los 4 ms del TWA25A.
Ambos modelos comparten los cables H y X con el TRT, por lo que una sola conexión encadena seis ensayos sin recablear el transformador. Los resultados se guardan en una memoria de 500 registros y se descargan por USB, con RS-232 opcional. Accesorios disponibles: cables H y X en varias longitudes con pinzas TTA, pinza de corriente 30/300 A para el TWA40D, maleta de transporte, maletas de cables y sonda de temperatura.
Especificaciones técnicas
| Modelos | TWA25A y TWA40D |
| Medida | Trifásica, seis devanados, con una sola conexión de cables |
| Rango / exactitud de resistencia | 0,1 µΩ - 10 kΩ; desde ±0,1 % de la lectura |
| Corriente de ensayo | 5 mA - 25 A CC; hasta 40 A CC en modo YN simultáneo (TWA40D) |
| Resolución del DVtest | 4 ms (TWA25A); 0,1 ms (TWA40D) |
| Memoria interna / interfaz | 500 registros; USB, con RS-232 opcional |
| Dimensiones y peso | 478 × 194 × 389 mm; 12,8 kg |
| Exactitud típica | ±(0,1 % lect. + 0,1 % FE) de 0,1 µΩ a 1,999 kΩ; ±(0,2 % lect. + 0,1 % FE) de 2 a 9,999 kΩ |
| Exactitud garantizada | ±(0,2 % lect. + 0,2 % FE) |
| Pinza de corriente (accesorio) | CC a 20 kHz; ±1 % de la lectura |
Preguntas frecuentes
¿Qué equipo necesito para medir la resistencia de devanado de un transformador trifásico con cambiador de tomas en carga?
Un medidor trifásico que mida los seis devanados con una sola conexión, controle el OLTC y desmagnetice el núcleo. La serie TWA Estándar lo hace conforme a la IEC 60076-1, con 5 mA a 25 A CC y hasta 55 V CC; el TWA40D registra además el DVtest de las tres fases a 0,1 ms con la corriente del motor y mide en modo Quick YN con hasta 40 A CC.
¿Qué exactitud tiene la serie TWA Estándar en la medida de resistencia?
Una exactitud típica de ±(0,1 % de la lectura + 0,1 % del fondo de escala) de 0,1 µΩ a 1,999 kΩ y de ±(0,2 % + 0,1 %) de 2 a 9,999 kΩ, con ±(0,2 % + 0,2 %) garantizada. El rango total va de 0,1 µΩ a 10 kΩ en los dos modelos, TWA25A y TWA40D.
¿Qué diferencia al TWA25A del TWA40D?
El TWA40D añade el DVtest simultáneo en las tres fases, el canal de corriente del motor y el modo Quick YN; el TWA25A mide de forma secuencial, fase por fase.
¿Qué es el modo Quick YN?
Un modo del TWA40D que mide a la vez la resistencia de las tres fases de un devanado en YN, en lugar de una por una, reduciendo el tiempo de ensayo.
¿Sirven los mismos cables que el TRT?
Sí: el TWA comparte los cables H y X con el TRT, por lo que una sola conexión permite encadenar los ensayos de ambos equipos.
¿Cómo se documentan los resultados?
Se guardan en la memoria interna y se descargan por USB; el software de PC los presenta numérica y gráficamente y exporta informes a Excel, Word o PDF.
