Medición de la resistencia dinámica del cambiador de tomas bajo carga
- Tres canales de medición de la resistencia
- Cuatro canales de medición de la temperatura
- Medición de la vibración
- Medición automática de la resistencia/temperatura para la prueba de funcionamiento en caliente
- Desmagnetización automática rápida
- Canal de monitoreo de la corriente del motor del cambiador de tomas
- Circuito de descarga automática

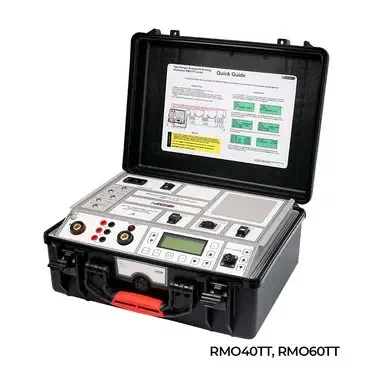

- Tres modelos: RMO40TT, RMO60TT, RMO100TT
Descripción
El analizador de cambiador de tomas y el ohmiómetro de bobinado de la serie RMO-TT están diseñados para la medición de la resistencia del bobinado de objetos inductivos, y para el análisis de cambiador de tomas. El RMO-TT
se basa en la tecnología más avanzada, utilizando la tecnología de conmutación más avanzada disponible hoy en día. Los instrumentos RMO-TT son precisos (0,1%), potentes (hasta 100 A) y todavía portátil. Los instrumentos generan una verdadera corriente continua libre de rizado con un circuito de medición y descarga regulado automáticamente.
Los instrumentos RMO-TT pueden realizar una evaluación simple, rápida y fiable del estado del cambiador de tomas del transformador bajo carga. Esta serie de instrumentos permite medir la resistencia del devanado en cada posición de toma, los valores de rizado de corriente (porcentaje de caída de corriente durante un cambio de toma) y los tiempos de transición durante los cambios de toma. Con estas mediciones se pueden detectar problemas en la conexión, los contactos y el funcionamiento del interruptor selector/desviador (cambio de toma con interrupción).
Aplicación
La lista de la aplicación del instrumento incluye:
- Medición de la resistencia del devanado en tres canales, que permite la medición simultánea de la resistencia del devanado de hasta tres devanados en una sola fase.
- Medición de la resistencia dinámica (DVtest) de los cambiadores de tomas bajo carga, realizada en una sola fase.
- Medición de la corriente del motor de los cambiadores de tomas bajo carga mediante un canal dedicado.
- Medición de las vibraciones del tanque externo del cambiador de tomas bajo carga utilizando un acelerómetro.
- Prueba de funcionamiento en caliente, que permite obtener la temperatura del punto caliente junto con el gráfico de temperatura/resistencia durante el proceso de enfriamiento.
- Desmagnetización del transformador automático monofásico.
Conexión del RMO-TT al transformador
La serie RMO-TT tiene tres canales de medición de resistencia separados, que permiten la medición simultánea del devanado primario, secundario y terciario en la misma fase. Esto acelera significativamente la medición y reduce el tiempo total de prueba del transformador. Al mismo tiempo, al saturar el núcleo magnético a través de los devanados de AT y BT, el tiempo de estabilización y, por consiguiente, el tiempo total de prueba se reduce aún más.
Medición simultánea de la resistencia de los devanados de tres canales
Los instrumentos RMO-TT inyectan la corriente con un valor de voltaje tan alto como 55 V. Esto asegura que el núcleo magnético se sature rápidamente y que la duración de la prueba sea lo más corta posible. Los tres canales independientes permiten el ensayo simultáneo de tres bobinados en serie: primario, secundario y terciario, como se presenta en la figura anterior. Hay suficiente memoria en el instrumento RMO-TT para almacenar 1_000 mediciones. Todas las mediciones están marcadas con la hora y la fecha. El instrumento está equipado con protección térmica y de sobrecorriente. El RMO-TT tiene una gran capacidad para cancelar las interferencias electrostáticas y electromagnéticas que existen en los campos eléctricos de alta tensión. Se consigue mediante una solución de filtración patentada aplicada tanto a la construcción del hardware como a la implementación del software de aplicación.
Cambiadores de tomas en carga - Medición de resistencia dinámica (prueba DV)
El RMO-TT puede utilizarse para medir la resistencia del devanado de los grifos individuales de un transformador de potencia sin que se produzcan descargas entre las pruebas. La unidad también comprueba si el cambiador de tomas en carga (OLTC) conmuta sin interrupción. En el momento en que se cambia la posición de un grifo a otro, el dispositivo detecta una caída repentina y muy corta de la corriente de prueba. Estas caídas llamadas "Ripple" deben ser consistentes, donde cualquier caída fuera de línea debe ser investigada. Las fallas de funcionamiento del cambiador de tomas pueden ser detectadas analizando las medidas de la ondulación de transición, el tiempo de transición y visualizando los gráficos de DRM. Además, se registra la corriente del motor del cambiador de tomas y se visualiza en el mismo gráfico. La unidad de control del cambiador de tomas incorporada permite el control remoto del funcionamiento del cambiador de tomas desde el teclado del instrumento.
Cambiadores de tomas bajo carga - Prueba de vibración Además de la prueba de DV
Los instrumentos RMO-TT pueden probar la condición del cambiador de grifos midiendo las vibraciones en un tanque externo de cambiador de grifos. Esta prueba no intrusiva se realiza utilizando el software DV-Win para PC, y permite detectar varios problemas mecánicos y comprobar el tiempo de funcionamiento del cambiador de tomas.
Software DV-Win
El software de la aplicación DV-Win permite controlar y observar el proceso de la prueba, así como guardar y analizar los resultados en un PC. Proporciona un informe de la prueba, organizado en una forma seleccionable como una hoja de cálculo de Excel, PDF, Word o formato ASCII. El software proporciona una evaluación del estado del OLTC (cambiador de tomas) mediante el análisis de los gráficos que representan los valores de resistencia dinámica durante las transiciones del cambiador de tomas. Además, el DV-Win mide y calcula el tiempo de transición del OLTC, el rizado y la resistencia del bobinado para cada operación de cambio de toma. La interfaz estándar es USB. El RS232 es opcional.
