Até 100 A portáteis, com análise de vibrações do comutador incluída
Para o diagnóstico mais completo de um transformador de potência no terreno convém um ohmímetro de alta corrente que analise o comutador de tomas em carga por resistência dinâmica e por vibrações. A série RMO-TT mede a resistência de enrolamentos com até 100 A CC (o RMO100TT, com 55 V e 1300 W) e exatidão típica de ±(0,1 % da leitura + 0,1 % do fundo de escala) até 2 kΩ, regista o DVtest com amostragem de 0,1 ms, a corrente do motor e a vibração com um acelerómetro ICP de ±50 g, segue quatro temperaturas Pt100 durante o ensaio de aquecimento e desmagnetiza o núcleo no final.
Dados principais da série RMO-TT

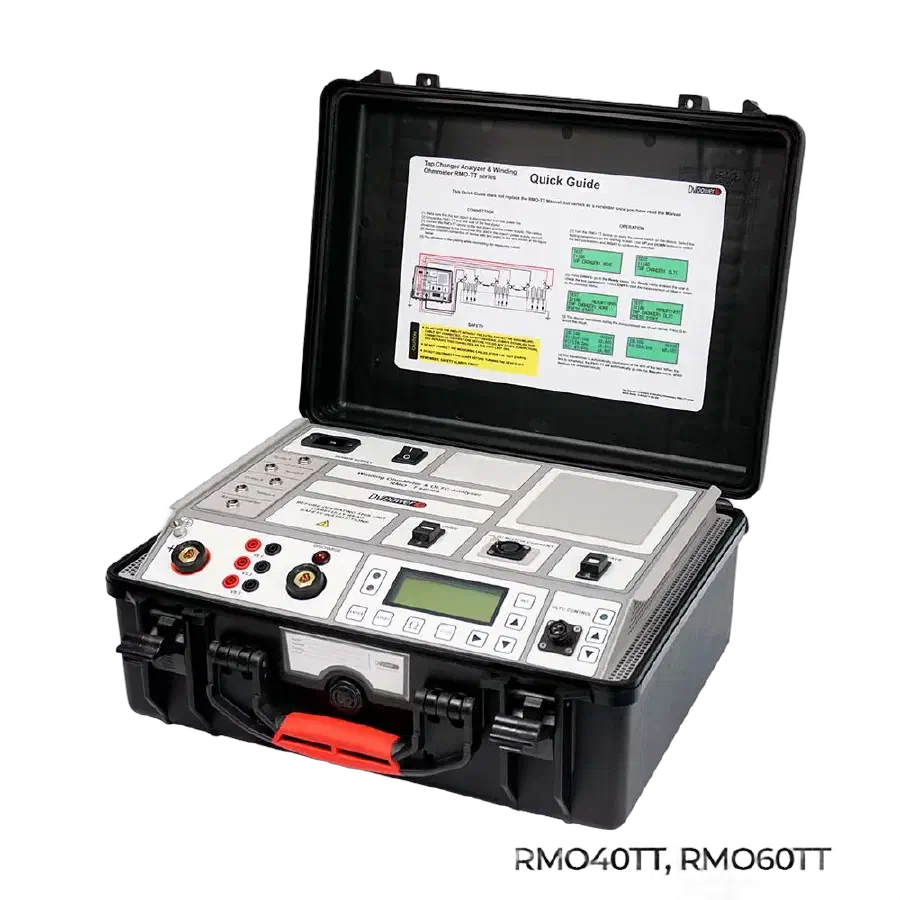

- Modelos e corrente: RMO40TT, RMO60TT e RMO100TT, de 5 mA a 100 A CC conforme o modelo; o RMO100TT, o único da série que chega a 100 A, fornece 55 V e 1300 W em 15,5 kg (13,5 kg os outros dois).
- Exatidão de resistência: o RMO-TT mede de 0,1 µΩ a 100 kΩ com ±(0,1 % leit. + 0,1 % FE) típica até 1,999 kΩ, ±(0,2 % + 0,1 % FE) de 2 a 9,999 kΩ e ±(1 % + 1 % FE) de 10 a 99,99 kΩ; garantida, ±(0,2 % + 0,2 % FE) até 9,999 kΩ.
- DVtest do comutador de tomas: resistência dinâmica com amostragem de 0,1 ms e corrente do motor do comutador num canal dedicado, sobrepostas no mesmo gráfico pelo software de PC.
- Vibração: o RMO-TT usa um acelerómetro ICP de ±50 g e 100 mV/g fixado à cuba externa do comutador, que regista a assinatura mecânica de cada manobra e revela folgas ou desgastes sem o abrir.
- Temperatura: quatro canais Pt100 de -50 a +180 °C seguem óleo e enrolamentos durante o ensaio de aquecimento, com extrapolação do ponto quente para o instante do corte.
- Controlo do OLTC: a unidade integrada muda as tomas e o software encadeia medição e comutação por todas as posições sem intervenção do operador; três canais de medição e desmagnetização monofásica automática.
- Dados: o RMO-TT guarda 1000 medições (5000 opcionais), é controlado por USB e exporta relatórios para Excel, PDF ou Word.
Vantagens
Cem amperes em formato portátil
O RMO100TT gera 100 A CC com 55 V de saída e 1300 W: corrente de sobra para enrolamentos de muito baixa resistência, numa mala de 15,5 kg que continua a ser de campo.
Comutador vigiado por duas vias
O DVtest regista a resistência dinâmica com amostragem de 0,1 ms e, além disso, um acelerómetro sobre a cuba do comutador converte cada manobra numa assinatura de vibração comparável no tempo.
Quatro temperaturas ao mesmo tempo
Os quatro canais Pt100 seguem a temperatura do óleo e dos enrolamentos durante o ensaio de aquecimento, e o software extrapola o ponto quente para o instante do corte.
Controlo do OLTC e ensaio automático
A unidade de controlo de tomas integrada aciona o comutador a partir do equipamento, e a sequência completa de medições por toma pode programar-se e correr sozinha a partir do PC.
Aplicações
- Resistência de enrolamentos de transformadores de potência, distribuição e autotransformadores.
- Análise dinâmica (DVtest) e de vibrações de comutadores de tomas em carga.
- Registo da corrente do motor do comutador num canal dedicado.
- Geradores, motores, barramentos e uniões de alta corrente.
- Ensaio de aquecimento e desmagnetização monofásica automática.
Acerca do produto
A gama de medição estende-se de 0,1 µΩ a 100 kΩ com exatidão típica de ±(0,1 % da leitura + 0,1 % do fundo de escala) até 2 kΩ. A memória aceita 1000 medições (5000 opcionais) e o software de PC controla o equipamento por USB, sobrepõe gráficos de resistência dinâmica, corrente do motor e vibração, e exporta relatórios para Excel, PDF ou Word.
Acessórios: cabos de corrente e tensão com pinças TTA, acelerómetro ICP com cabo, cabo de controlo do comutador, sondas de temperatura, shunt de verificação, impressora térmica opcional, Bluetooth e malas de transporte.
Especificações técnicas
| Modelos | RMO40TT, RMO60TT e RMO100TT |
| Corrente de ensaio | 5 mA – 100 A CC conforme o modelo |
| Gama de medição | 0,1 µΩ – 100 kΩ |
| Exatidão típica | ±(0,1 % leit. + 0,1 % FE) até 2 kΩ |
| DVtest (DRM) | Amostragem de 0,1 ms |
| Vibração | Acelerómetro ICP, ±50 g |
| Temperatura | 4 canais Pt100, -50 a +180 °C |
| Peso | 13,5 kg; 15,5 kg o RMO100TT |
| Exatidão típica de 2 a 100 kΩ | ±(0,2 % leit. + 0,1 % FE) de 2 a 9,999 kΩ; ±(1 % leit. + 1 % FE) de 10 a 99,99 kΩ |
| Exatidão garantida | ±(0,2 % leit. + 0,2 % FE) de 0,1 µΩ a 9,999 kΩ; ±(2,5 % leit. + 2,5 % FE) de 10 a 99,99 kΩ |
| Sensibilidade do acelerómetro | 100 mV/g |
Perguntas frequentes
Como se diagnostica um comutador de tomas em carga sem o abrir?
Combinando a resistência dinâmica com a medição de vibrações. O RMO-TT regista o DVtest com amostragem de 0,1 ms e, com um acelerómetro ICP de ±50 g fixado à cuba externa, a assinatura de vibração de cada manobra, além da corrente do motor, tudo no mesmo ensaio e com o controlo do OLTC integrado.
Que exatidão tem o RMO-TT na resistência de enrolamentos?
Uma exatidão típica de ±(0,1 % da leitura + 0,1 % do fundo de escala) de 0,1 µΩ a 1,999 kΩ, de ±(0,2 % + 0,1 %) de 2 a 9,999 kΩ e de ±(1 % + 1 %) de 10 a 99,99 kΩ. A garantida é de ±(0,2 % + 0,2 %) até 9,999 kΩ e de ±(2,5 % + 2,5 %) acima disso, com corrente até 100 A CC no RMO100TT.
O que acrescenta a medição de vibrações?
Uma via de diagnóstico não intrusiva: o acelerómetro fixado à cuba externa do comutador regista a assinatura mecânica de cada manobra, revela folgas ou desgastes e verifica o tempo de operação sem abrir o comutador.
Quando compensa o modelo de 100 A?
Em transformadores grandes com resistências muito baixas, onde uma corrente alta estabiliza a leitura mais cedo; é o único portátil da série a atingir 100 A CC.
O ensaio completo do comutador pode ser automático?
Sim. A unidade de controlo integrada muda as tomas e o software encadeia medição e comutação por todas as posições sem intervenção do operador.
Em que se distingue do RMO-TD?
Partilha o DVtest e o controlo do OLTC, mas soma o canal de vibrações, quatro canais de temperatura em vez de um e o modelo de 100 A.
Como fica o transformador após o ensaio?
Desmagnetizado: o equipamento aplica corrente alternada de magnitude decrescente gerada por inversão de polaridade até anular o fluxo remanescente.
