Ensaio de isolamento de luvas, botas, mantas, varas e detetores de tensão dielétricos até à classe 4
Para ensaiar em simultâneo vários pares de luvas ou botas dielétricas e saber exatamente qual falha é necessário um sistema de ensaio de tensão suportada que leia a corrente de fuga de cada posição em separado e corte a alta tensão apenas na que falha. O AHZAQ é um sistema de 10 kVA / 100 kV com cuba de 8 posições que mede a corrente de fuga de cada uma até 25,0 mA, com resolução de 0,1 mA e erro < 1 % ± 1 dígito, desliga a alta tensão canal a canal e ensaia luvas de classe 00 a 4 e botas, mangas e mantas de classe 0 a 4 segundo ASTM D120, ASTM F496 e IEC 60903; guarda 60 registos e imprime o relatório no local.
Dados principais do AHZAQ
- Potência e tensão: o AHZAQ tem 10 kVA e um transformador elevador intercambiável de 50 kV / 200 mA ou de 100 kV / 100 mA, ambos com entrada de 220 V.
- Cuba de ensaio: 8 posições (oito pares de luvas ou de botas) ensaiadas e lidas de forma simultânea e independente, com tensão máxima de trabalho de 50 kV para o ensaio de classe 4.
- Corrente de fuga: até 25,0 mA por posição, com resolução de 0,1 mA e erro < 1 % ± 1 dígito.
- Exatidão de medição: erro de tensão < 1 % de U + 0,5 % do fim de escala e erro de corrente < 0,5 % de I + 0,5 % do fim de escala; divisor de alta tensão de 100 kV com precisão de 1,5 %.
- Segurança: ligação por infravermelhos patenteada que isola a consola do circuito de alta tensão, desconexão independente por canal, proteção contra sobretensão e sobrecorrente, resistência de proteção de 5 kΩ e piloto de aviso de alta tensão.
- Automatização e relatórios: subida, patamar, descida e corte de alimentação sem supervisão; ecrã LCD com as oito correntes de fuga, a tensão, a corrente e o temporizador em simultâneo; 60 registos e impressora de alta velocidade integrada.

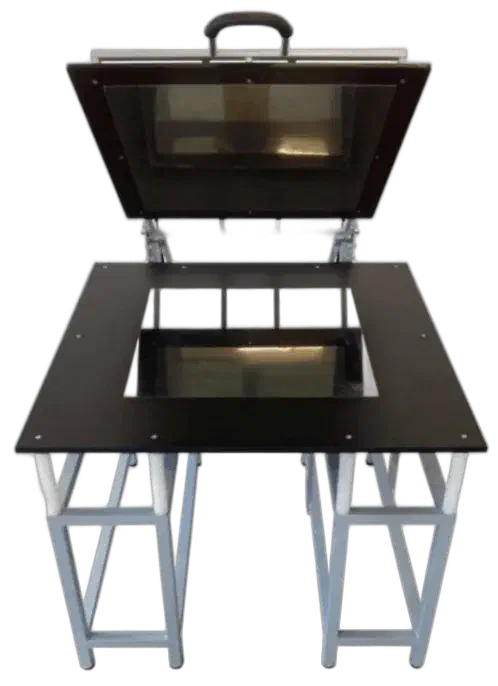

- Acessórios opcionais: suporte de varas de 100 kV com 8 estações (varas de 35 kV em todo o comprimento e até 110 kV por segmentos), banco para tapetes e vestuário isolante de 100 kV com zona de trabalho de 1800 × 1000 mm e suporte motorizado para detetores de tensão capacitivos até 35 kV.
- Montagem: o conjunto AHZAQ (mesa de controlo, cuba, transformador, divisor e resistência de proteção) pode ser montado em atrelado para ensaios no local.
Um sistema de ensaio completo

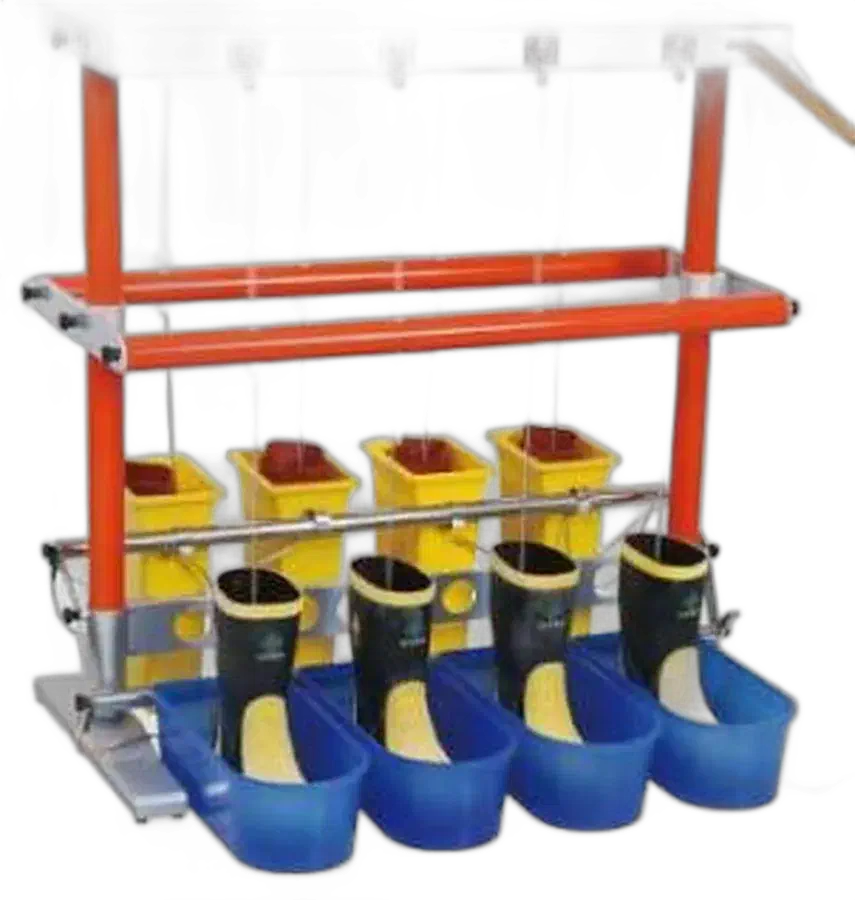

Concebida para os ensaios de receção e periódicos de equipamento de segurança elétrica, a cuba de ensaio aloja oito pares de botas ou luvas em simultâneo e lê a corrente de fuga de cada posição em separado, enquanto uma ligação por infravermelhos mantém a consola de controlo totalmente isolada do lado de alta tensão. O sistema é completado com uma mesa de controlo, um elevador de tensão de 10 kVA (versão de 50 kV ou de 100 kV), um divisor de alta tensão e uma resistência de proteção. O conjunto pode ser montado em atrelado para trabalhar no local em locais remotos.
Elementos ensaiados, por classe
- Luvas dielétricas: classes 00 a 4.
- Botas dielétricas: classes 0 a 4.
- Mangas dielétricas: classes 0 a 4.
- Mantas, tapetes e coberturas: classes 0 a 4.
- Ferramentas isoladas e outro equipamento elétrico.
- Varas isolantes até 4 m, ensaiadas a 100 kV a cada 300 mm.
- Detetores de tensão capacitivos de 35 kV ou menos.
Controlo, automatização e relatórios
O ensaio de tensão suportada — subida, patamar, descida e corte de alimentação — é executado sem supervisão depois de iniciado, com desconexão de alta tensão independente por canal, pelo que uma só falha não interrompe os outros sete ensaios. Um ecrã LCD grande na consola mostra em simultâneo as oito correntes de fuga juntamente com a tensão de ensaio, a corrente de ensaio e o temporizador. O sistema guarda 60 registos de ensaio e imprime relatórios no local na impressora de alta velocidade integrada, com proteção contra sobretensão e sobrecorrente e piloto de aviso de perigo de alta tensão.
Especificações técnicas
| Potência nominal | 10 kVA |
| Tensão de saída | Até 100 kV, de acordo com o transformador instalado (50 kV ou 100 kV) |
| Posições da cuba | 8, ensaiadas e lidas de forma simultânea e independente |
| Gama de corrente de fuga | Até 25,0 mA, resolução 0,1 mA |
| Divisor de alta tensão | 100 kV nominais, precisão de 1,5 % |
| Resistência de proteção | 5 kΩ, 100 mA / 100 kV máximos |
| Registos de ensaio | 60, com impressão no local |
| Normas | ASTM D120, ASTM F496, IEC 60903 |
| Transformadores de ensaio | 50 kV / 200 mA ou 100 kV / 100 mA; 10 kVA; entrada de 220 V |
| Erro de medição | Tensão < 1 % de U + 0,5 % FE; corrente < 0,5 % de I + 0,5 % FE; corrente de fuga < 1 % ± 1 dígito |
| Tensão máxima de trabalho da cuba | 50 kV (ensaio de classe 4) |
Perguntas frequentes
Com que exatidão mede o AHZAQ a corrente de fuga de cada luva?
Cada uma das 8 posições da cuba do AHZAQ mede a corrente de fuga até 25,0 mA, com resolução de 0,1 mA e erro < 1 % ± 1 dígito. O ecrã LCD da consola mostra as oito correntes em simultâneo, juntamente com a tensão de ensaio, a corrente de ensaio e o temporizador.
O que é necessário para ensaiar mantas e vestuário isolante com o AHZAQ?
O banco opcional para tapetes e vestuário isolante, de 100 kV e zona de trabalho de 1800 × 1000 mm, com elétrodo central de terra embutido, elétrodos de aço inoxidável e rodas, juntamente com os conjuntos de elétrodos para mangas, peito, calças e mantas. As ferramentas isoladas, pelo contrário, ensaiam-se com o conjunto base do AHZAQ sem qualquer acessório adicional.
Quantas peças o AHZAQ ensaia em simultâneo?
Oito, sejam pares de luvas ou de botas, cada uma com a sua própria leitura de corrente de fuga.
Até que tensão ensaia o sistema?
Até 100 kV, instalando o transformador dessa versão; a versão de 50 kV cobre os ensaios de tensão mais baixa.
Pode ensaiar varas e detetores de tensão?
Sim, com os acessórios opcionais: o suporte de varas até 110 kV por segmentos e o suporte de detetores de tensão capacitivos até 35 kV.
O que protege o operador durante o ensaio?
A ligação por infravermelhos que isola a consola do circuito de alta tensão, a desconexão independente por canal e as proteções contra sobretensão e sobrecorrente.
