Batteriesimulator und -entlader zur Prüfung von Ladegeräten jeder Spannung und Leistung ohne angeschlossene Batterie
Wer ein Stapler- oder Industrieladegerät prüfen will, ohne eine Batterie aus dem Betrieb zu nehmen, braucht eine elektronische Last, die sich bei der Spannung des Ladegeräts wie eine Batterie verhält und dessen vollen Strom aufnimmt. Der ACBX leistet genau das: Er simuliert eine Batterie mit 12, 24, 36, 48, 72 oder 80 V mit Feineinstellung der Spannung, nimmt bis zu 200 A mit einstellbarer Begrenzung auf, arbeitet mit Hochfrequenz-IGBT-Regler bei Konstantspannung und Konstantstrom und erfasst die reale Ladekurve des Ladegeräts in 1 Minute; außerdem entlädt er Batterien über 24 V.
Die Prüfung von Funktion und Leistung der Ladegeräte für Gabelstapler war für die zuständigen technischen Dienste stets ein Problem. Für die Prüfung wird mindestens eine Batterie benötigt, und das wird zum Hindernis, wenn die Ladegeräte geprüft werden müssen, während die Stapler im Einsatz sind.

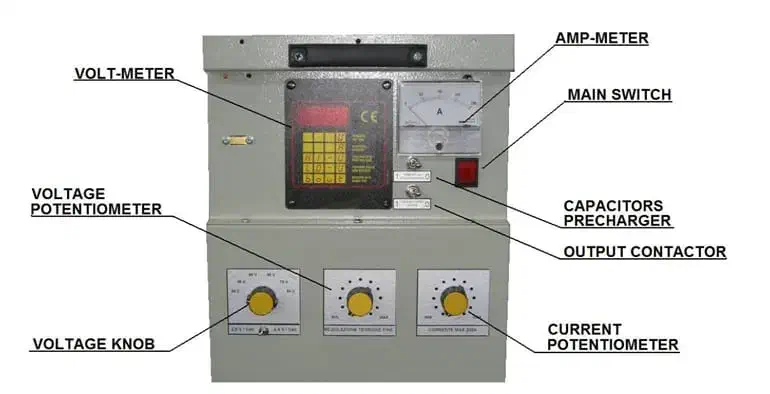

Mit einer Batterie lässt sich die vollständige Ladekurve zudem nicht schnell erfassen, und die Entladeoptionen sowie die Prüfung aller Funktionen unter unterschiedlichen Arbeitsbedingungen sind nur aufwendig einzustellen. Das ACBX ist ein elektronisches Gerät zur Prüfung von Batterieladegeräten jeder Spannung und Leistung. Es simuliert das Verhalten einer Batterie während des Ladevorgangs und erlaubt es, die Leistung eines beliebigen Ladegeräts schnell, sicher und genau zu überprüfen. Eine Batterie muss dafür nicht mehr an das Ladegerät angeschlossen werden; die Handhabung ist einfach und flexibel. Das Gerät kann außerdem zum Entladen von Batterien (über 24 V) und für weitere Zwecke eingesetzt werden. Auf der Frontplatte befinden sich folgende Elemente: digitales Voltmeter, analoges Amperemeter, Wahlschalter für die Prüfspannung (12-24-36-48-72-80 V), Potentiometer zur Feineinstellung der Spannung und Potentiometer zur Stromwahl (0-200 A).
Hochfrequenz-IGBT-Regler, der den Betrieb mit konstantem Strom und konstanter Spannung ermöglicht.
Robuste Bauweise für höchste Zuverlässigkeit in allen industriellen Anwendungen.
Kompakte und tragbare Bauform mit Rädern für einen einfachen Transport.
Intelligentes Schutzsystem (mit Sanftanlauf sowie Schutz gegen Polaritätsumkehr und Überhitzung).
Programmierbares Digitalpanel, mikroprozessorgesteuert.
Geeignet zur Prüfung von Ladegeräten jeder Strom- und Spannungsart und zum Entladen von Batterien jeder Spannung und Kapazität (über 24 V).
Digitales Voltmeter und analoges Amperemeter.
Zertifizierung CEcCSAus.
Beim Prüfen eines Ladegeräts wird das Gerät üblicherweise wie folgt eingesetzt:
Der Bediener wählt über das entsprechende Potentiometer die zu simulierende Batteriespannung, während die Digitalanzeige den aktuellen Wert zeigt. Ein unabhängiges Potentiometer dient zur Einstellung des maximalen Stroms, den das Gerät aufnehmen darf.
Das zu prüfende Ladegerät wird an den Eingang des Geräts angeschlossen. Die Steuerung des Ladegeräts erkennt eine angeschlossene Batterie und startet den Ladevorgang.
Das Gerät hält die Spannung konstant auf dem gewählten Wert, während das analoge Amperemeter den vom Ladegerät gelieferten Strom anzeigt. Übersteigt der Strom den eingestellten Höchstwert, erhöht das Gerät die Spannung, um den Strom zu begrenzen.
Strom und Spannung lassen sich frei verändern, um das Verhalten unter beliebigen Lastbedingungen zu simulieren. Die reale Kurve des Ladegeräts liegt in 1 Minute vor.
Besondere Merkmale für höchste Zuverlässigkeit und Flexibilität.
Selbsttest der leistungselektronischen Schaltungen unter Last, mit automatischer Abschaltung im Fehlerfall.
Thermischer Schutz aller elektronischen Bauteile und der Widerstandsbank: bei Übertemperatur, etwa durch defekte Lüfter oder blockierte Luftkanäle, geht das Gerät in den Stand-by-Modus.
Doppeltes Gehäuse für maximale Wärmedämmung: im Betrieb bleibt die Außenseite des Gehäuses auf niedriger Temperatur (maximale Temperaturerhöhung <10 °C).
Harte Räder mit Kugellagern, Metallrahmen und Gummiabdeckungen.
Eckdaten des ACBX
- Simulierte Batteriespannungen: 12, 24, 36, 48, 72 und 80 V per Wahlschalter, mit Potentiometer zur Feineinstellung; der Wert wird am Digitalvoltmeter des ACBX abgelesen.
- Strom: Begrenzung von 0 bis 200 A über ein unabhängiges Potentiometer einstellbar; der vom Ladegerät gelieferte Strom wird am analogen Amperemeter abgelesen.
- Regelung: Hochfrequenz-IGBT-Regler für Betrieb mit Konstantspannung und Konstantstrom; übersteigt der Strom die eingestellte Grenze, erhöht der ACBX die Spannung, um ihn zu begrenzen.
- Ladekurve: Spannung und Strom lassen sich frei verändern, um jede Lastbedingung zu simulieren; die reale Kurve des Ladegeräts liegt in 1 Minute vor.
- Batterieentladung: Der ACBX entlädt auch Batterien über 24 V jeder Kapazität.
- Schutzfunktionen: Sanftanlauf, Schutz gegen Polaritätsumkehr und Überhitzung; Selbsttest der Leistungsschaltungen mit automatischer Abschaltung im Fehlerfall und Stand-by bei Übertemperatur der Bauteile oder der Widerstandsbank.
- Versorgung und Aufbau: einphasig 85-135 oder 180-250 V AC, 50/60 Hz, maximale Leistung 250 W; 325 x 630 x 570 mm (570 mm hoch), Gehäuse aus 2-mm-Stahl mit doppelter Wandung (Temperaturerhöhung außen unter 10 °C), Zwangsbelüftung und 4 Räder.
- Zertifizierung: CE und cCSAus.
Häufig gestellte Fragen
Lässt sich ein Staplerladegerät ohne angeschlossene Batterie prüfen?
Ja. Der ACBX simuliert eine Batterie: Die Steuerung des Ladegeräts erkennt eine angeschlossene Batterie und startet den Ladevorgang, während der ACBX die gewählte Spannung von 12 bis 80 V hält und bis zu 200 A aufnimmt. So werden die Ladegeräte geprüft, während die Stapler im Einsatz bleiben, und ihre reale Kurve liegt in 1 Minute vor.
Kann der ACBX auch Batterien entladen?
Ja. Er entlädt Batterien über 24 V jeder Kapazität, mit der am Potentiometer bis 200 A eingestellten Strombegrenzung und dem am analogen Amperemeter abgelesenen Strom.
