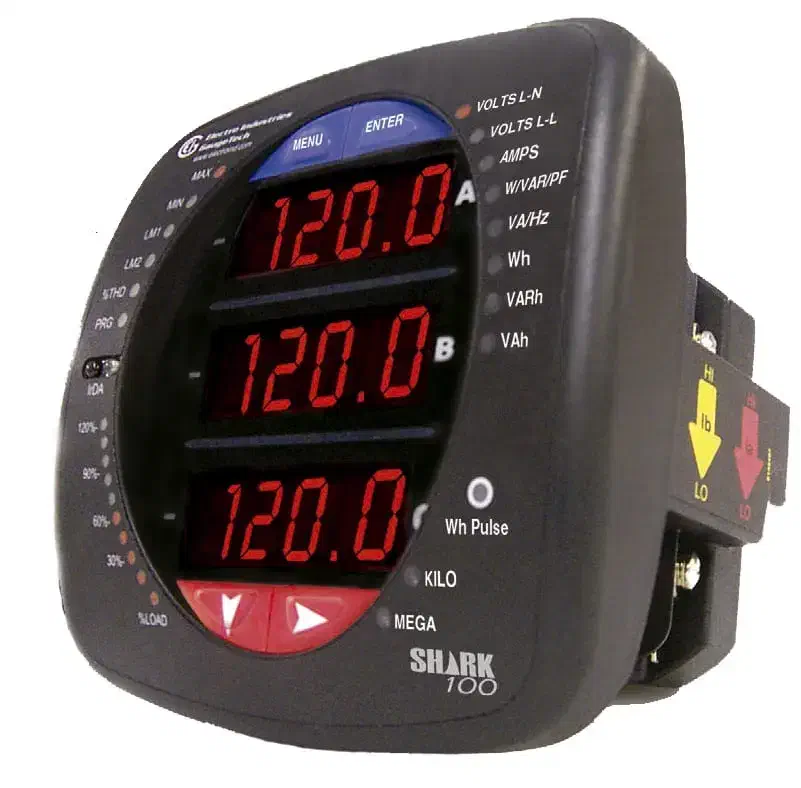

Analyseur de lignes électriques SHARK 100

Analyseur de lignes électriques SHARK 100

SHARK 100 Analyseur de réseau multifonctionnel

Caractéristiques générales

  • Compteur avec certificat de facturation de classe 0,2 % pour la mesure de la demande et de l'énergie.
  • Répond aux normes ANSI C12.20 (0,2%) et IEC 687 (0,2%) de classe de précision
  • Mesures multifonctionnelles comprenant la tension, le courant, la puissance, la fréquence, l'énergie, etc.
  • Pouls KYZ en option.
  • Mesures de la qualité de l'énergie (%THD et limites avec alarme)
  • Technologie V-Switch® - Mise à niveau sur le terrain sans démontage de l'équipement installé
  • .56" Affichage LED rouge brillant à 3 lignes
  • Barre de % de charge pour la perception des compteurs analogiques.
  • Protocoles RS485 Modbus et DNP 3.0 - 57.6K Baud.
  • Port IrDA pour la lecture à distance avec PDA
  • Ultra compact, facile à installer.
  • S'insère dans les fentes ANSI et DIN.
  • Disponible en version "Transducteur uniquement".

Technologie de pointe

- Caractéristiques des compteurs de facturation

- Faible coût

- Le compteur le plus facile à utiliser sur le marché !



Demandes

  • La mesure dans les entreprises électriques
  • Mesure commerciale
  • Sous-stations
  • Mesure industrielle
  • Génération
  • Mesures sur le campus
  • Sous-mesure
  • Remplacement de la mesure analogique

Introduction

Amperis présente l'un des compteurs de type panneau les plus performants du secteur. Basé sur une nouvelle plateforme, ce compteur à bas prix surpasse largement d'autres équipements beaucoup plus coûteux.

Cet appareil est parfait pour les nouvelles applications de mesure et pour le remplacement direct et simple des compteurs analogiques existants. Le Shark est excellent pour les mesures d'énergie de haute précision dépassant les normes ANSI C12.20 (0,2 %) et IEC 687 (0,2 %) de mesure de l'énergie.

L'unité utilise une technologie DSP à haut débit avec une conversion A/N à haute résolution pour fournir une précision de facturation certifiée, pour les applications de mesure des services publics, des sous-stations, des compteurs principaux et secondaires ainsi que des compteurs critiques.

Technologie V-Switch, paquets de mise à niveau des mesures

Le Shark 100 est équipé de la technologie exclusive EIG V-Switch®. V-Switch® est un commutateur virtuel basé sur un micrologiciel qui permet d'activer des fonctions sur le compteur par le biais de la communication, même après l'installation. Grâce aux V-Switches, vous pouvez commander ce dont vous avez besoin maintenant et mettre à niveau les autres fonctions sur le terrain si nécessaire. Cela vous permet d'optimiser votre investissement en matière de mesure. Commencez par un simple compteur et passez à un compteur d'énergie de classe facture avec toutes les fonctionnalités et des capacités de comptage avancées. Les versions avancées du SHARK100 (V3 et V4) comprennent également le protocole de communication DNP 3.0.

Interrupteurs en V disponibles :

  • V-Switch 1 - Volts et Ampères - Par défaut
  • Commutateur en V 2 - Volts, Ampères, kW, kVAR, FP, kVA, Fréq.
  • Commutateur V 3 - Volts, Ampères, kW, kVAR, FP, kVA, Fréq. kWh, kVAh, kVARh et DNP 3.0
  • Commutateur V 4 - Volts, Ampères, kW, kVAR, FP, kVA, Fréq. kWh, kVAh, kVARh, %THD Surveillance, Limites & Alarmes et DNP 3.0

Facile à utiliser et à installer

Les ingénieurs du GIE ont conçu ce compteur pour le rendre aussi facile à utiliser et à installer que possible. De l'interface utilisateur à sa construction mécanique, de nombreuses heures ont été consacrées à rendre le Shark intuitif et cohérent afin qu'un installateur ayant un minimum d'expérience et une formation de base puisse utiliser l'équipement.

Le Shark peut être programmé à l'aide d'un PDA, d'un PC ou via l'interface simple du clavier frontal. En outre, à l'aide d'un PC ou d'un PDA, le technicien ou l'ingénieur peut visualiser le diagramme de phase sous forme de vecteurs, ce qui permet de s'assurer que les polarités des TC sont correctes. Toutes les entrées sont codées par couleur et simplement étiquetées pour une identification facile afin d'éviter les erreurs d'installation. Cela est très utile dans les applications OEM où le temps d'installation a une incidence sur le coût du produit.

  • Programmation facile via l'écran frontal.
  • Configuration à partir du PC.
  • Configuration à partir d'un PDA utilisant le port IrDA
  • Diagramme de phase avec l'état de la connexion.
  • Fonction de défilement automatique.
  • Barre de % de charge de style analogique.
  • Peu de profondeur requise pour le panneau où il sera installé.
  • Terminaux de tension et de communication rapidement installés.
  • Les fils d'entrée de courant "passent" à travers le compteur.
  • Les entrées de tension et de courant sont coordonnées par couleur.

Impulsion de test pour la traçabilité du wattheure pour une certification de précision

Afin d'être certifiées pour la mesure de facturation, les compagnies d'électricité doivent savoir si le compteur fonctionnera avec la précision indiquée par le fabricant. Pour vérifier les performances et l'étalonnage du compteur, les compagnies d'électricité utilisent des équipements de vérification sur le terrain (normes), afin de s'assurer que les mesures d'énergie sont correctes. Comme le Shark 100 est un compteur de facturation traçable, il contient une impulsion de test, qui est utilisée pour vérifier que l'équipement fonctionne avec la précision indiquée par le fabricant. Il s'agit d'une caractéristique essentielle requise sur tout compteur de classe de facturation.

Entrées de tension et de courant supérieures

Le Shark 100 a une conception robuste pour les applications électriques exigeantes, pour les systèmes d'alimentation à haute et basse tension. Cela est particulièrement important dans le domaine de la production d'énergie, des sous-stations et des applications critiques pour les utilisateurs. La conception structurelle de ce compteur est basée sur de nombreuses approbations et recommandations des clients du service public.

Entrées de tension universelles

Les entrées de tension permettent des mesures directes jusqu'à 416 volts ligne à neutre et 721 volts ligne à ligne. Cela permet de garantir la sécurité du compteur lorsqu'il est connecté directement à des systèmes à haute tension. Une unité peut répondre aux spécifications des systèmes d'alimentation en 69 volts, 120 volts, 230 volts, 277 volts et 347 volts.

Entrées de courant

Les entrées de courant utilisent une méthode à double entrée :

Méthodes de connexion de l'analyseur de puissance Shark 100

Première méthode - CT "croisé".
Le TC passe directement à travers le compteur sans aucune terminaison physique sur le compteur. Cela permet de s'assurer que le compteur n'est pas un point de défaillance dans un circuit de CT. Ceci est très utile dans les applications où les TC de la classe relais
 sont partagés.

La charge n'est pas ajoutée au circuit secondaire du CT.

- Deuxième méthode - "Les branchies" du courant.
Cette unité fournit en outre des terminaisons de barres "traversantes" ultra-robustes, permettant de terminer les pointes du CT au compteur.
Cela permet également d'éliminer tout point de défaillance possible sur le compteur. Cette méthode est une technique privilégiée pour s'assurer que l'intégrité du TC de la classe de relais n'est pas compromise. Les
 modèles inférieurs n'offrent pas cet aspect de protection avancée et utilisent des blocs de connexion pour faire
circuler le courant de TC dans une connexion soudée de la carte électronique. La conception du Shark garantit que vos TC ne s'ouvriront pas en cas de défaillance.



Schéma



Mesure de la demande de pointe

Le Shark 100 fournit une fenêtre de blocage configurable par l'utilisateur ou une fenêtre dynamique à la demande. Cela vous permet de configurer un profil de demande particulier. La fenêtre de blocage est utilisée sur une période de demande fixe configurée par l'utilisateur (généralement 5, 15 ou 30 minutes). La fenêtre dynamique est une fenêtre de demande fixe qui se déplace vers une période sous-intervalle configurée par l'utilisateur. Un exemple serait une demande de 15 minutes utilisant 3 sous-intervalles, fournissant une nouvelle lecture de la demande toutes les 5 minutes basée sur les 15 dernières minutes. Les relevés pour les kW, kVAR, kVA et PF sont calculés à l'aide de structures d'utilité. Tous les autres paramètres fournissent une capacité maximale et minimale sur une période de calcul de la moyenne sélectionnable par l'utilisateur. La tension fournit une lecture instantanée du maximum et du minimum, affichant la plus forte surtension et le plus faible affaissement détectés par le compteur.

Capacité de communication avancée avec l'interface IrDA

Deux ports de communication indépendants avec des fonctionnalités avancées

Port arrière avec KYZ Pulse
 (option 485P)

·         RS485 - Ce port permet la communication RS485 en utilisant les protocoles Modbus ou DNP3.0. Le taux de baud est de 9600 à 57,6k.

·         Impulsion KYZ - En plus du RS485, le compteur comprend également une impulsion KYZ mappée à l'énergie positive. Il s'agit d'une impulsion d'énergie fixe. Les valeurs du pouls sont :

o    K(h) a Tension d'essai inférieure à 150V=0,0501151926

o    K(h) a Tension d'essai supérieure à 150V=0.2004607704

Communication frontale IrDA :
 le Shark est
 unique en son genre, car il dispose également d'un port optique IrDA, ce qui permet de programmer l'appareil à l'aide d'un PDA ou d'un ordinateur portable distant sans avoir besoin d'un câble de communication. Il
 suffit de pointer le compteur équipé de l'IrDA vers le PDA ou le PC et de l'installer.
COPILOT EXT est un logiciel pour Windows CE qui permet, en pointant le Requin, de le configurer et d'analyser les relevés en temps réel.



Schéma
