Chariot léger et robuste pour évacuer et remplir les équipements SF6 sur le terrain

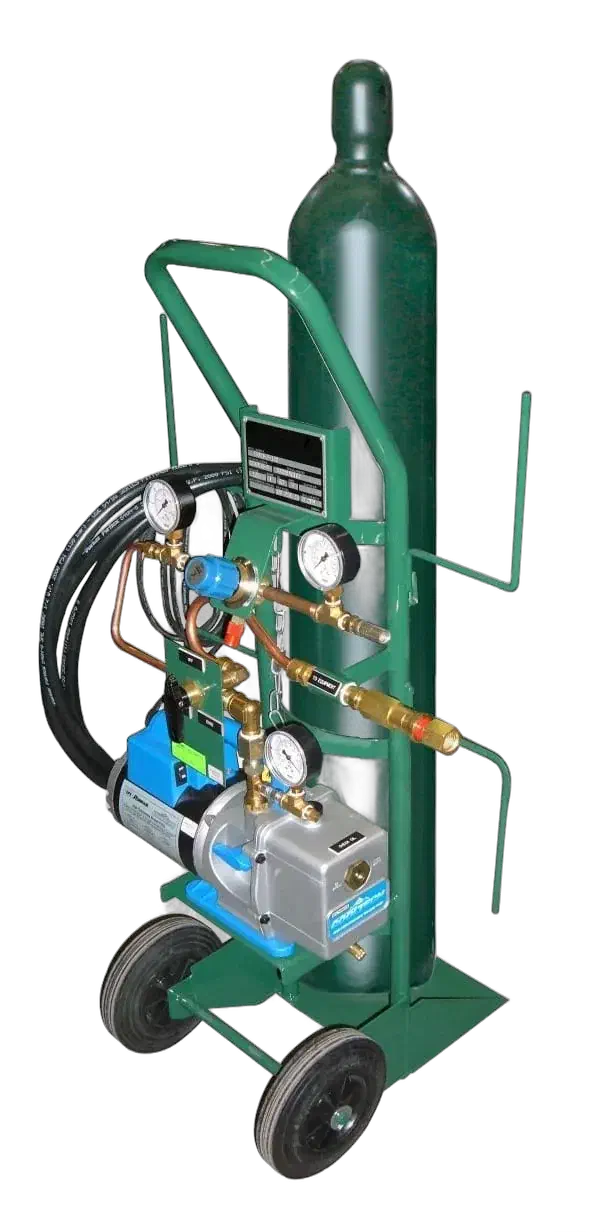

Avant de remplir de SF6 un compartiment d'appareillage ou de disjoncteur, il faut en extraire l'air et l'humidité par le vide, puis introduire le gaz depuis la bouteille à pression régulée. L'ARFU-2 réalise les deux opérations depuis un chariot de 31 kg : sa pompe à vide fixe de 17 m³/h (10 CFM) atteint une pression d'étanchéité inférieure à 0,03 mbar, et la même vanne à bille trois voies raccorde ensuite la bouteille standard de SF6 via un détendeur réglable, avec un vacuomètre intégré pour suivre le processus.
Calculateur SF6
Estimez le temps que met l'ARFU-2 à faire le vide dans votre compartiment avant le remplissage →Données clés de l'ARFU-2
- Fonction : l'ARFU-2 évacue l'air et l'humidité des compartiments d'appareillage et de disjoncteurs et régule leur remplissage ultérieur avec des bouteilles standard de SF6.
- Vide : la pompe à vide de l'ARFU-2, haute capacité et montée à demeure, déplace 17 m³/h (10 CFM) et atteint une pression d'étanchéité inférieure à 0,03 mbar.
- Utilisation : l'ARFU-2 passe de l'évacuation au remplissage avec une seule vanne à bille trois voies, sans changer de flexibles.
- Remplissage : l'utilisateur règle la pression de remplissage de l'ARFU-2 avec un détendeur et suit le processus sur le vacuomètre intégré.
- Transport : l'ARFU-2 pèse 31 kg, mesure 1500 × 600 × 400 mm et roule sur de grandes roues pour se déplacer sur le gravier des postes électriques.
- Alimentation et fourniture : l'ARFU-2 fonctionne en 120 V, 60 Hz ou 220 V, 50/60 Hz, monophasé (autres tensions sur demande), et est livré avec des flexibles de 3 m et un câble d'alimentation.
Avantages
Deux opérations, un seul chariot
L'ARFU-2 réunit dans un même appareil l'évacuation préalable de l'air et de l'humidité, et le remplissage régulé qui suit, évitant de déplacer deux unités distinctes sur site.
Fonctionnement à une seule vanne
Une vanne à bille trois voies commute entre évacuation et remplissage sans avoir à rebrancher les flexibles, ce qui simplifie l'intervention sur le terrain.
Pompe à vide haute capacité
La pompe à vide, montée en permanence sur le chariot, atteint une pression d'étanchéité inférieure à 0,03 mbar, laissant le compartiment prêt pour le remplissage.
Remplissage régulé et maîtrisé
Le remplissage est réglable par l'utilisateur via un détendeur, avec un vacuomètre intégré permettant de suivre chaque étape du processus.
Pensé pour le travail en poste électrique
Le châssis, léger mais robuste, roule sur de grandes roues facilitant le déplacement sur gravier ou terrain irrégulier.
Applications
- Évacuation de l'air et de l'humidité avant le remplissage des équipements SF6.
- Remplissage régulé des appareillages et compartiments de disjoncteurs en SF6.
- Mise en service et maintenance sur site des équipements isolés au gaz.
- Suivi du vide et de la pression de remplissage grâce aux indicateurs intégrés.
À propos du produit
Le processus se déroule en deux phases reliées par la même vanne trois voies : le compartiment est d'abord évacué par la pompe à vide jusqu'à être exempt d'air et d'humidité, jusqu'à une pression d'étanchéité inférieure à 0,03 mbar ; la même vanne raccorde ensuite la bouteille de SF6 à l'équipement via le détendeur, qui régule la pression de remplissage pendant que le vacuomètre permet de suivre le processus.
Le chariot fonctionne en 120 V ou 220 V monophasé et est livré avec des flexibles de 3 m et un câble d'alimentation. Accessoires disponibles : tensions d'alimentation spéciales sur demande et flexibles plus longs pour les installations difficiles d'accès.
Spécifications techniques
| Pompe à vide | 10 CFM (17 m³/h) |
| Vide d'étanchéité | Inférieur à 0,03 mbar |
| Vanne | À bille, trois voies, évacuation/remplissage |
| Remplissage | Régulé par l'utilisateur via détendeur |
| Alimentation | 120 V CA, 60 Hz / 220 V CA, 50/60 Hz, monophasé |
| Dimensions (H × l × P) | 1500 × 600 × 400 mm |
| Poids | 31 kg |
| Flexibles | 3 m, fournis avec câble d'alimentation |
| Indication | Vacuomètre intégré |
| Châssis | Léger et robuste, grandes roues pour le gravier |
Questions fréquentes
L'ARFU-2 récupère-t-il le SF6 de l'équipement ?
Non. L'ARFU-2 est conçu pour deux fonctions : mettre le compartiment sous vide, avec sa pompe de 17 m³/h jusqu'à moins de 0,03 mbar, et réguler le remplissage depuis des bouteilles standard de SF6. La récupération du gaz se fait avec une unité de récupération de SF6.
Quels sont le poids et les dimensions de l'ARFU-2 ?
L'ARFU-2 pèse 31 kg et mesure 1500 × 600 × 400 mm (H × l × P) ; il s'alimente en 120 V ou 220 V monophasé et se déplace sur de grandes roues.
Quelles sont les deux opérations réalisées par l'ARFU-2 ?
Il évacue l'air et l'humidité du compartiment avant remplissage, puis régule le remplissage de SF6 depuis des bouteilles standard.
Comment passe-t-on de l'évacuation au remplissage ?
Avec une seule vanne à bille trois voies, sans avoir à rebrancher les flexibles.
Quel niveau de vide atteint-il avant remplissage ?
La pompe à vide atteint une pression d'étanchéité inférieure à 0,03 mbar.
Convient-il au travail en poste électrique sur terrain irrégulier ?
Oui. Son châssis léger et robuste roule sur de grandes roues conçues pour le gravier et les surfaces irrégulières.
Qui régule la pression de remplissage ?
L'utilisateur, via un détendeur, en s'appuyant sur le vacuomètre intégré.
