Serie APQM: analizzatori di qualità dell’energia

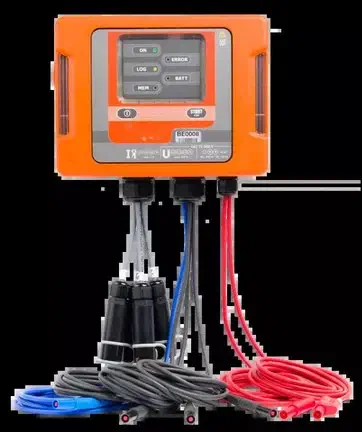

Gli analizzatori della Serie APQM sono strumenti di qualità dell’energia portatili e da quadro che registrano armoniche, flicker, buchi, sovratensioni temporanee e interruzioni su reti BT e MT. Si impiegano per verificare la qualità della fornitura rispetto alla EN 50160 e per risalire alla causa di scatti intempestivi, surriscaldamenti e malfunzionamenti di carichi sensibili.
Che cosa misura e come funziona
Un APQM campiona simultaneamente le tensioni e le correnti delle tre fasi e del neutro, calcola i parametri secondo la IEC 61000-4-30 — le armoniche secondo la IEC 61000-4-7, il flicker secondo la IEC 61000-4-15 — e memorizza gli eventi con marca temporale e forma d’onda. I dati registrati si scaricano sul software per PC per la redazione dei rapporti di conformità.
Come scegliere il modello giusto
- Campagne di registrazione generali: APQM-700.
- Analisi più approfondita di eventi e armoniche: APQM-702/703.
- Verifiche della qualità della fornitura secondo EN 50160: APQM-707.
- Installazione fissa da quadro: APQM-710/711.
Ci indichi la tensione di rete, il tipo di installazione e la durata della campagna scrivendo a info@amperis.com: le segnaleremo l’unità adatta.
Applicazioni
- Verifiche della qualità della fornitura in sottostazioni e su allacciamenti industriali.
- Rilievi delle armoniche in prossimità di azionamenti, raddrizzatori e altri carichi non lineari.
- Verifica della compensazione della potenza reattiva e dimensionamento dei filtri per armoniche.
Norme applicabili
- IEC 61000-4-30: metodi di misura della qualità dell’energia (classe A / classe S).
- IEC 61000-4-7 e IEC 61000-4-15: armoniche e flicker.
- EN 50160: limiti di qualità della tensione nelle reti pubbliche.
Domande frequenti
Che differenza c’è tra classe A e classe S?
La classe A della IEC 61000-4-30 fissa gli algoritmi e l’accuratezza necessari per misure contrattuali o normative che devono risultare confrontabili tra strumenti diversi; la classe S ammette tolleranze più ampie ed è adatta a studi statistici e alla diagnostica generale.
Quanto deve durare una campagna di misura?
La conformità alla EN 50160 si valuta di norma su almeno una settimana completa di valori aggregati su 10 minuti, così da comprendere sia i cicli di carico dei giorni lavorativi sia quelli del fine settimana.
Le unità APQM misurano anche l’energia?
Sì. Oltre ai parametri di qualità registrano l’energia attiva e reattiva per fase, dato utile per verificare la fatturazione e ripartire i consumi interni.
Risorse tecniche
Consulti anche la Serie Nexus per la misura di alte prestazioni e la Serie Shark per la sottomisura da quadro. Preventivi: info@amperis.com · +34 982 20 99 20.
