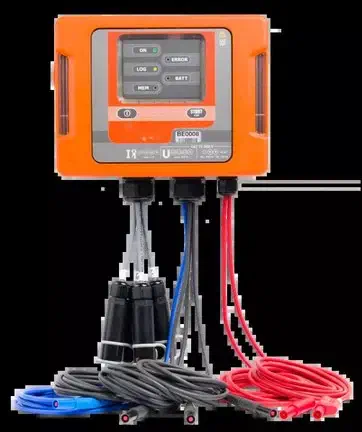

Serie APQM: analizadores de calidad de red
La serie APQM agrupa analizadores de calidad de red portátiles y de panel que registran armónicos, flicker, huecos, sobretensiones e interrupciones en redes de baja y media tensión. Sirven para auditar la calidad del suministro conforme a EN 50160 y para localizar el origen de disparos, calentamientos y fallos de equipos sensibles.
¿Qué miden y cómo funcionan?
Los APQM muestrean simultáneamente tensiones y corrientes en las tres fases y el neutro, calculan parámetros según IEC 61000-4-30 (armónicos según IEC 61000-4-7 y flicker según IEC 61000-4-15) y almacenan eventos con fecha y forma de onda. Los registros se descargan a PC para generar informes de conformidad.
Cómo elegir el modelo adecuado
- Registro básico de parámetros: APQM-700 para campañas de medida generales.
- Análisis de eventos y armónicos: APQM-702/703 con mayor profundidad de registro.
- Auditorías de calidad de suministro: APQM-707 orientado a verificación EN 50160.
- Instalación en panel: APQM-710/711 para supervisión permanente.
Indíquenos tensión, tipo de instalación y duración de la campaña en [email protected] y le orientamos sin compromiso.
Aplicaciones
- Auditorías de calidad de suministro en subestaciones y acometidas industriales.
- Diagnóstico de armónicos generados por variadores, rectificadores y cargas no lineales.
- Verificación de compensación de reactiva y dimensionado de filtros.
Normas aplicables
- IEC 61000-4-30: métodos de medida de calidad de energía (clases A y S).
- IEC 61000-4-7 e IEC 61000-4-15: armónicos y flicker.
- EN 50160: límites de calidad de tensión en redes públicas.
Preguntas frecuentes
¿Qué diferencia hay entre clase A y clase S?
La clase A de IEC 61000-4-30 define algoritmos y exactitud para medidas contractuales o normativas comparables entre equipos; la clase S admite tolerancias mayores y se usa en estudios estadísticos y diagnósticos generales.
¿Cuánto debe durar una campaña de medida?
Para evaluar conformidad con EN 50160 se registra al menos una semana completa, con intervalos de 10 minutos, de modo que queden reflejados los ciclos de carga laborables y de fin de semana.
¿Registran también energía?
Sí. Además de los parámetros de calidad, la serie mide energía activa y reactiva por fase, útil para verificar facturación y repartir consumos internos.
Recursos y contacto
Vea también la serie Nexus para medida de altas prestaciones y la serie Shark para submedición en panel. Presupuestos: [email protected] · +34 982 20 99 20.
