Série APQM : analyseurs de qualité d'énergie
Les analyseurs de la série APQM, portables ou encastrables, enregistrent harmoniques, flicker, creux de tension, surtensions et coupures sur les réseaux BT et MT. Ils permettent d’auditer la qualité de la fourniture selon EN 50160 et de remonter à l’origine des déclenchements intempestifs, des échauffements et des dysfonctionnements d’équipements sensibles.
Que mesurent-ils et comment ?
L’APQM échantillonne simultanément les trois tensions et courants de phase plus le neutre, calcule les paramètres selon CEI 61000-4-30 — harmoniques selon CEI 61000-4-7, flicker selon CEI 61000-4-15 — et horodate chaque événement avec sa forme d’onde. Les enregistrements s’exportent vers PC pour les rapports de conformité.
Bien choisir son modèle

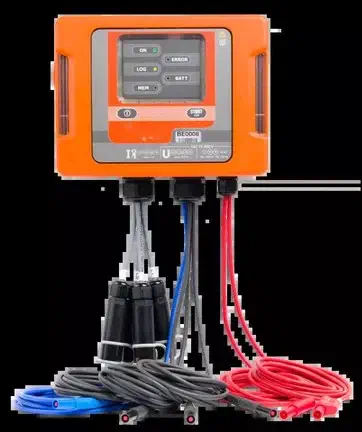

- Campagnes de mesure générales : APQM-700.
- Analyse approfondie d’événements : APQM-702/703.

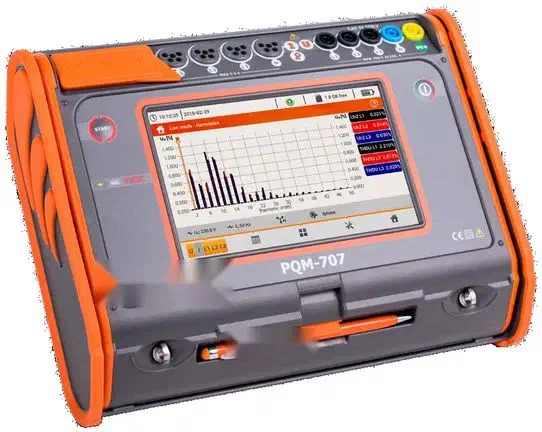

- Audits EN 50160 : APQM-707.
- Installation permanente en tableau : APQM-710/711.
Précisez tension, type d’installation et durée de campagne à [email protected] : nous vous orientons sans engagement.
Applications
- Audits de qualité de fourniture en poste et aux arrivées industrielles.
- Étude des harmoniques générés par variateurs, redresseurs et charges non linéaires.
- Vérification de la compensation d’énergie réactive et dimensionnement de filtres.
Normes applicables
- CEI 61000-4-30 : méthodes de mesure de la qualité de l’énergie (classes A et S).
- CEI 61000-4-7 et CEI 61000-4-15 : harmoniques et flicker.
- EN 50160 : limites de qualité de la tension sur les réseaux publics.
Questions fréquentes
Quelle différence entre classe A et classe S ?
La classe A de la CEI 61000-4-30 impose des algorithmes et une exactitude garantissant des mesures comparables entre appareils, pour usage contractuel ou réglementaire ; la classe S tolère des écarts plus larges pour les études statistiques et le diagnostic courant.
Combien de temps doit durer une campagne de mesure ?
Pour évaluer la conformité EN 50160, on enregistre au minimum une semaine complète en valeurs agrégées sur 10 minutes, afin de couvrir les cycles de charge de semaine et de week-end.
Ces analyseurs comptent-ils aussi l’énergie ?
Oui. Outre les paramètres de qualité, la série mesure l’énergie active et réactive par phase, utile pour vérifier la facturation et répartir les consommations internes.
Ressources et contact
Voir aussi la série Nexus pour le comptage de haute précision et la série Shark pour la sous-mesure en tableau. Devis : [email protected] · +34 982 20 99 20.
