APQM-Serie: Netzqualitätsanalysatoren
Die Analysatoren der APQM-Serie sind tragbare und einbaubare Netzqualitätsgeräte, die Oberschwingungen, Flicker, Spannungseinbrüche, Spannungsanhebungen und Unterbrechungen in NS- und MS-Netzen aufzeichnen. Sie dienen dazu, die Versorgungsqualität gegen EN 50160 zu prüfen und die Ursache von Fehlauslösungen, Überhitzung und Störungen an empfindlichen Lasten aufzuspüren.
Was gemessen wird und wie es funktioniert
Ein APQM erfasst die Spannungen und Ströme aller drei Phasen sowie des Neutralleiters gleichzeitig, berechnet die Parameter nach IEC 61000-4-30 — Oberschwingungen nach IEC 61000-4-7, Flicker nach IEC 61000-4-15 — und speichert Ereignisse mit Zeitstempel und Kurvenform. Die aufgezeichneten Daten werden zur Erstellung von Konformitätsberichten auf die PC-Software übertragen.
So wählen Sie das richtige Modell

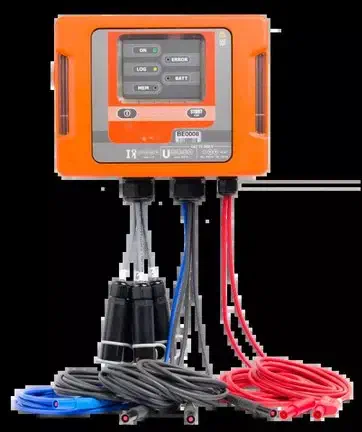

- Allgemeine Aufzeichnungskampagnen: APQM-700.
- Tiefere Ereignis- und Oberschwingungsanalyse: APQM-702/703.
- Audits der Versorgungsqualität nach EN 50160: APQM-707.
- Fester Einbau in der Schalttafel: APQM-710/711.
Nennen Sie uns Netzspannung, Installationsart und Dauer der Kampagne unter info@amperis.com; wir empfehlen Ihnen das passende Gerät.
Anwendungen
- Audits der Versorgungsqualität in Schaltanlagen und an industriellen Einspeisungen.
- Oberschwingungsuntersuchungen an Antrieben, Gleichrichtern und anderen nichtlinearen Lasten.
- Überprüfung der Blindleistungskompensation und Auslegung von Oberschwingungsfiltern.
Anwendbare Normen
- IEC 61000-4-30: Messverfahren für die Netzqualität (Klasse A / Klasse S).
- IEC 61000-4-7 und IEC 61000-4-15: Oberschwingungen und Flicker.
- EN 50160: Grenzwerte der Spannungsqualität in öffentlichen Netzen.
Häufige Fragen
Worin unterscheiden sich Klasse A und Klasse S?
Klasse A nach IEC 61000-4-30 legt Algorithmen und Genauigkeit für vertragliche oder regulatorische Messungen fest, die zwischen verschiedenen Geräten übereinstimmen müssen; Klasse S erlaubt weitere Toleranzen und eignet sich für statistische Untersuchungen und die allgemeine Fehlersuche.
Wie lange sollte eine Messkampagne laufen?
Die Konformität mit EN 50160 wird üblicherweise über mindestens eine vollständige Woche mit 10-Minuten-Mittelwerten beurteilt, damit die Lastzyklen von Werktagen und Wochenende gleichermaßen erfasst werden.
Zählen APQM-Geräte auch Energie?
Ja. Neben den Qualitätsparametern zeichnen sie Wirk- und Blindenergie je Phase auf — nützlich, um die Abrechnung zu kontrollieren und den Eigenverbrauch zuzuordnen.
Technische Ressourcen
Sehen Sie auch die Nexus-Serie für die Messung mit höchsten Anforderungen und die Shark-Serie für die Unterzählung in der Schalttafel. Angebote: info@amperis.com · +34 982 20 99 20.
