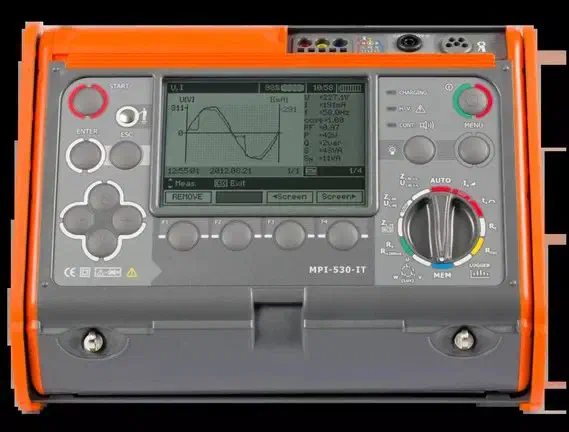

Para verificar la protección contra el choque eléctrico en instalaciones de baja tensión con esquema IT, como quirófanos, minas o plantas industriales donde la continuidad del suministro es crítica, se necesita un medidor multifunción según IEC 61557 que permita seleccionar la red IT y ensayar en ella los diferenciales. El AMPI-530-IT mide el bucle de defecto de 0,13 a 1999,9 Ω, ensaya diferenciales de 10 a 1000 mA de tipo AC, A y B con tiempos de disparo de hasta 400 ms en redes IT, mide el aislamiento con 50 a 1000 V hasta 9,99 GΩ y la tierra por cuatro métodos, en una carcasa IP54 de categoría CAT IV 300 V.
Datos clave del AMPI-530-IT
- Normas y redes: medidas según IEC 61557 (bucle según IEC 61557-3, aislamiento según IEC 61557-2, continuidad según IEC 61557-4 y tierra según IEC 61557-5); el tipo de red TN, TT o IT se selecciona antes de medir y, en red IT, el AMPI-530-IT desactiva el electrodo de contacto del borne PE.
- Bucle de defecto: ZL-PE, ZL-N y ZL-L de 0,13 a 1999,9 Ω con ±(5 % v.m. + 0,03 Ω); en circuitos con diferencial, de 0,50 a 1999 Ω sin disparo con ±(6 % v.m. + 5 dígitos); tensión de trabajo de 95 a 270 V (L-PE, L-N) y hasta 440 V (L-L), de 45 a 65 Hz.
- Diferenciales: generales, de retardo corto y selectivos de 10 a 1000 mA; tiempo de disparo tA a 0,5, 1, 2 y 5 IΔn con ±(2 % v.m. + 2 dígitos), hasta 300 ms en redes TN/TT, 400 ms en redes IT y 500 ms en selectivos; corriente de disparo IA de 0,2 a 2,0 IΔn para tipos AC (±5 % IΔn), A y B (±10 % IΔn).
- Aislamiento: tensiones de ensayo de 50, 100, 250, 500 y 1000 V con ±(3 % v.m. + 8 dígitos); con 1000 V mide de 1 MΩ a 9,99 GΩ según IEC 61557-2; ensayo automático de cables de 3, 4 y 5 hilos con el adaptador AutoISO-1000C.
- Tierra y continuidad: métodos de 3 y 4 polos de 0,50 Ω a 1,99 kΩ con ±(2 % v.m. + 3 dígitos), 3 polos con pinza, dos pinzas hasta 99,9 kΩ y resistividad del terreno por Wenner hasta 99,9 kΩm; continuidad de conductores PE y equipotenciales con ±200 mA de 0,12 a 400 Ω con ±(2 % v.m. + 3 dígitos).
- Registrador e iluminancia: registrador monofásico de tensión hasta 500 V, corriente hasta 3000 A CA según la pinza, potencias, cosφ, factor de potencia, armónicos hasta el 40º y THD; iluminancia hasta 399,9 klx con sonda externa; secuencia de fases de 95 a 500 V.
- Autonomía y memoria: más de 3000 medidas de bucle o diferencial y más de 1000 de aislamiento o continuidad con la batería NiMH de 4,8 V y 4,2 Ah cargada, 16 h de registro; memoria de 10 000 registros en árbol con descarga por USB 2.0 o Bluetooth.
- Construcción: doble aislamiento según EN 61010-1 e IEC 61557, CAT IV 300 V / CAT III 600 V, carcasa IP54, de 0 a +50 °C, 288 × 223 × 75 mm y unos 2,5 kg.
Ventajas
Preparado para redes IT
Ensaya diferenciales generales y selectivos de 10 a 1000 mA también en sistemas aislados IT, una capacidad que lo distingue de los medidores multifunción convencionales.
Bucle de defecto con resolución de 0,01 Ω
Mide la impedancia con 23 A (44 A fase-fase) en el rango 95…440 V y, con corriente de 15 mA, evalúa circuitos protegidos por diferencial sin provocar su disparo.
Aislamiento hasta 10 GΩ
Tensiones de ensayo de 50 a 1000 V con descarga automática, medida en enchufe UNI-Schuko y ensayo automático de cables de 3, 4 y 5 hilos con el adaptador AutoISO-1000C.
Tierra, continuidad e iluminancia
Cuatro métodos de medida de tierra, resistividad por Wenner, continuidad bidireccional con ±200 mA, verificación rápida del borne PE por electrodo de contacto y medición de iluminancia con sonda externa.
Registro y comunicación
Registra tensión, corriente, potencias, armónicos hasta el 40º y THD; los resultados se guardan en una memoria en árbol y se descargan por USB o Bluetooth.
Aplicaciones
- Verificación de instalaciones con esquema de conexión IT: hospitales, minería e industria.
- Medidas de protección contra el choque eléctrico según IEC 61557 en baja tensión.
- Comprobación de diferenciales, continuidad PE y resistencia de tierra con cuatro métodos.
- Diagnóstico básico de la red con armónicos, THD y secuencia de fases.
Acerca del producto
El AMPI-530-IT comparte la robusta carcasa IP54 y la categoría CAT IV 300 V de la familia AMPI-530 y se alimenta con pilas LR14 o batería NiMH con cargador incorporado; su rasgo distintivo es la capacidad de medir en redes aisladas IT, completando las medidas de bucle, diferenciales, aislamiento, tierra, continuidad e iluminancia con comunicación USB y Bluetooth.
Especificaciones técnicas
| Normas | IEC 61557; ensayo de RCD también en sistemas IT |
| Redes IT | Medidas de bucle y diferenciales en sistemas aislados |
| Bucle de defecto | 0,13…1999,9 Ω; 23 A (44 A fase-fase); 15 mA con RCD |
| Diferenciales | Generales y selectivos; 10…1000 mA; tA e IA |
| Aislamiento | 50/100/250/500/1000 V; hasta 10 GΩ |
| Tierra y continuidad | 3p, 4p, 3p+pinza, 2 pinzas; Wenner; ±200 mA |
| Registrador | U hasta 500 V; armónicos al 40º; THD |
| Memoria | 6000 celdas y 10 000 registros; estructura de árbol |
| Comunicaciones | USB 2.0 y Bluetooth |
| Alimentación | 4 pilas LR14 o NiMH 4,8 V 4,2 Ah; cargador incorporado |
| Protección | CAT IV 300 V / CAT III 600 V; IP54; 0…+50 °C |
| Dimensiones y peso | 288 × 223 × 75 mm; aprox. 2,5 kg |
| Precisión de bucle y diferenciales | ZS ±(5 % v.m. + 0,03 Ω); tA ±(2 % v.m. + 2 dígitos); IA ±5 % IΔn (AC), ±10 % IΔn (A y B) |
| Tiempo de disparo tA | Hasta 300 ms (TN/TT), 400 ms (IT) y 500 ms (selectivos) |
| Precisión de aislamiento, tierra y continuidad | RISO ±(3 % v.m. + 8 dígitos); RE ±(2 % v.m. + 3 dígitos); R con ±200 mA ±(2 % v.m. + 3 dígitos) |
Preguntas frecuentes
¿Puede el AMPI-530-IT ensayar diferenciales de tipo B?
Sí. Mide la corriente de disparo IA de diferenciales de tipo AC (de 3,3 a 1000 mA, con ±5 % IΔn), de tipo A, también con offset de 6 mA CC (de 3,5 a 700 mA), y de tipo B con corriente residual continua (de 2,0 a 1000 mA), estos dos con ±10 % IΔn, además del tiempo de disparo a 0,5, 1, 2 y 5 IΔn.
¿Cuántas medidas permite el AMPI-530-IT con una carga de batería?
Más de 3000 medidas de bucle o de diferenciales (a 6 por minuto) y más de 1000 de aislamiento o continuidad con la batería NiMH de 4,8 V y 4,2 Ah cargada, o unas 16 horas de registro. También funciona con cuatro pilas LR14, y la batería se carga en el propio medidor desde la red o desde la toma de 12 V del coche.
¿Qué distingue al AMPI-530-IT?
Está preparado para redes aisladas IT, donde ensaya diferenciales generales y selectivos de 10 a 1000 mA además de realizar todas las medidas habituales de verificación de instalaciones.
¿Dónde se emplean los sistemas IT?
En instalaciones donde la continuidad del suministro es crítica, como quirófanos hospitalarios, minería y determinadas plantas industriales; el medidor cubre su verificación.
¿Qué tensiones de aislamiento ofrece?
Tensiones de ensayo de 50, 100, 250, 500 y 1000 V con medidas hasta 10 GΩ y descarga automática tras el ensayo.
¿Mide resistencia de tierra?
Sí, con los métodos 3p, 4p, 3p más pinza y dos pinzas, además de la resistividad del suelo por el método de Wenner.
¿Cómo se transfieren los resultados?
Por USB 2.0 o Bluetooth desde una memoria en árbol con 6000 celdas y 10 000 registros, lista para generar informes.
