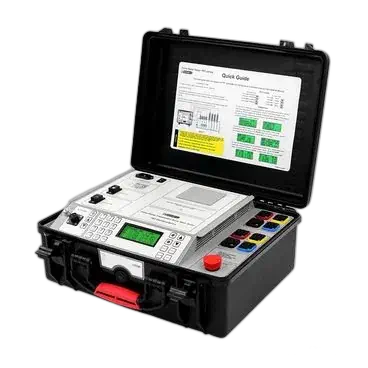

Serie Estándar

Serie Estándar

TRT se basa en una tecnología de vanguardia, utilizando la técnica más avanzada disponible en la actualidad. El equipo de prueba puede usarse para probar transformadores monofásicos y trifásicos, tanto con y sin cambiador de tomas de acuerdo con los requisitos de la norma IEC 60076-1.

Para una medición trifásica, el equipo de prueba se conecta a las tres fases de un transformador. Si se seleccionan diagramas vectoriales específicos para diferentes tipos de transformadores, el TRT ejecutará una prueba específica para cada tipo de transformador (es decir, monofásico Delta a estrella, Estrella a delta, Delta a delta, estrella a estrella, Delta a zig-zag, etc.) sin necesidad de cambiar los cables de conexión de prueba. Además, puede realizar la prueba con la tensión de prueba trifásica verdadera, permitiendo probar cualquier tipo de transformador. Después de la prueba, muestra una relación de vueltas, cambio de fase y corriente de excitación, todo obtenido con pruebas trifásicas, monofásicas y / o verdaderas.

TRT permite a los usuarios la introducción de las tensiones desde la placa de identificación para el cálculo de la desviación de la relación de vueltas. Esta función elimina cualquier error causado por el cálculo manual del operador. El TRT también compara el resultado de la prueba con la relación de placa de identificación e imprime el porcentaje % de error para cada prueba.

Los mensajes de condiciones de funcionamiento omensajes de error identifican condiciones deprueba incorrectas, problemas de funcionamiento anormales o problemas de transformador. TRT tiene una capacidad muy alta para cancelar las interferencias electrostáticas y electromagnéticas en los campos eléctricos de AT. Se consigue mediante una filtración muy eficiente. La filtración se realiza utilizando las soluciones propietarias de diseño de hardware y software.

Aplicación

La lista de aplicación de instrumento incluye:

Medición de la relación de transformación

Calcula la desviación de la relación de transformación

Medición de la corriente de excitación

Medición del ángulo de fase

Detección automática de grupo vectorial

Verificación del proceso de desmagnetización

Prueba de equilibrio magnético

Conexión de TRT a Objeto de prueba

Transformador trifásico

TRT está programado para probar automáticamente la relación de las espiras, el cambio de fase y la corriente de excitación de los tipos de transformadores de potencia y distribución definidos por las normas CEI/IEC, IEEE y ANSI. Usando dos juegos de cuatro cables, todos los bujes de los lados primario y secundario están conectados sólo una vez.

Conexión de TRT a transformador trifásico

Autotransformador trifásico

TRT también está programado para probar automáticamente la relación de las espiras, el cambio de fase y la corriente de excitación de los tipos de autotransformadores definidos por las normas CEI/IEC, IEEE y ANSI. Usando dos juegos de cuatro cables, todos los bujes de los lados primario y secundario están conectados sólo una vez.

Transformador monofásico

Aunque es un dispositivo trifásico, TRT es capaz de probar transformadores monofásicos. Para este fin se puede utilizar un juego de cables especial o un conjunto de cables trifásicos.

Ventajas y características

Tensión de prueba trifásia verdadera

TRT (excepto TRT03) es un medidor de relación de transformación trifásico verdadero. A diferencia de otros probadores denominados "trifásicos" que permiten conectar sólo tres fases de transformador a la vez, TRT3x también tiene la capacidad de producir un verdadero voltaje de prueba trifásico, sin necesidad de dispositivos o módulos adicionales. Esto permite probar cualquier tipo de transformador, incluyendo diseños especiales tales como cambio de fase, horno de arco, transformadores rectificadores, etc. Además de medir una relación de transformación, también puede medir una relación de voltaje de transformadores trifásicos, simulando condiciones reales de trabajo del transformador. Mediante la aplicación de una tensión de prueba trifásica verdadera, y mediante la medición del voltaje trifásico inducido, TRT3x es capaz de determinar los cambios de fase reales entre las lados de AT y BT y no sólo el cambio de 0 ó 180 grados que se obtiene probando transformadores con de la prueba monofásica de relación de transformación.

Exactitud

La mayor precisión en el mercado, para los tres parámetros medidos - relación de vueltas, corriente de excitación y ángulo de fase - hace más visibles las irregularidades y defectos del transformador potencial.

Resolución

La medición de la corriente de excitación es importante para determinar problemas en el núcleo magnético del transformador. La alta resolución de medición permite un mejor seguimiento de la tendencia de corriente a través de todas las posiciones de cambiador de tomas.

Cables intercambiables con TWATRT utiliza el mismo juego de cables que el Analizador de devanados trifásico TWA. Esto permite una configuración de cable única para realizar seis pruebas: relación de vueltas, corriente de excitación, ángulo de fase, resistencia de devanados, análisis de cambiador de tomas en carga - DVtest, y desmagnetización, haciendo así TRT y TWA un sistema de medición.

Detección de Grupo Vectorial

TRT es capaz de detectar automáticamente el grupo vectorial de transformadores trifásicos y auto-transformadores. Esto es posible con y sin software de PC.

A-Win Software

El software A-Win está incluido en el precio de compra, y todas sus actualizaciones son gratuitas. El software permite el control total de las funciones de TRT desde un PC, como la creación y grabación de test planes, y descarga de resultados de prueba de la memoria interna del instrumento. Todos los resultados se presentan numéricamente y gráficamente, para un análisis fácil y conveniente. Los resultados de las pruebas se pueden exportar directamente a hoja excel. El informe de prueba personalizado puede ser generado, editado, guardado en varios formatos de archivo incluyendo pdf e impreso.

La prueba de equilibrio magnético

Esta prueba ayuda a detectar posibles problemas en el núcleo magnético del transformador. La prueba es completamente automática y no requiere cambios en la configuración del cable comparando la prueba de relación de vueltas. Los resultados se presentan tanto numérica como gráficamente.

La mayor precisión en el mercado, para los tres parámetros medidos - relación de vueltas, corriente de excitación y ángulo de fase - hace más visibles las irregularidades y defectos del transformador potencial.

Memoria

Hay suficiente memoria en el TRT para almacenar 200 registros de prueba. Cada registro consta de 50 lecturas de prueba.

USB Flash Drive

Los resultados también se pueden exportar a una memoria USB a través de una unidad flash USB integrada.

Unidad de control de cambiador de tomas

TRT tiene una unidad de control de cambiador de tomas incorporada, que permite el funcionamiento remoto del cambiador de tomas en carga. Un solo operador puede realizar pruebas completas muy rápidamente.

Impresora incorporada

Una impresora térmica incorporada de 112 mm, es un accesorio opcional.
