Telurómetro AMRU 120

Método técnico de 3 o 4 polos, Método técnico con uso de pinzas adicion les, Medición de la continuidad de conexiones compensadoras y de protección con función de auto-neutralización, Método de pinza doble sin la necesidad de colocar electrodos auxiliares, Resistividad del suelo además de:

Permite realizar las siguientes mediciones:

Resistencia de conexiones a tierra empleando electrodos auxiliares
Resistencia de conexiones a tierra empleando electrodos auxiliares y pinzas (para la medición de conexiones a tierra múltiples)
Resistencia de conexiones a tierra empleando pinzas dobles (para la medición de conexiones a tierra cuando no se pueden utilizar electrodos auxiliares),
Resistividad del terreno ( mediante método de Wenner)
Medición de la continuidad de conexiones compensadoras y de protección (que cumplen las normas IEC 60364-6-61:2000 pto 6.12.2) con función de auto-neutralización - mediante corriente 200mA.

Adicionalmente:

Medición de la resistencia de los electrodos auxiliares Rs y Rh
Medición de la tensión perturbadora
Medición de la frecuencia de la señal perturbadora
Medición en presencia de tensiones perturbadoras en redes con frecuencia 50Hz y 60 Hz
Selección de la tensión de medición máxima (25V y 50V)
Introducción de la distancia entre los electrodos para la resistividad en metros (m)
Memorización para 990 mediciones (10 bancos de 99 células)
Calibración de las pinzas empleadas
Reloj de tiempo real (RTC)
Transmisión de datos al ordenador (USB)
Indicador de energía de acumuladores

Medición de tensiones perturbadoras UN (RMS)

Rango	Resolución	Precisión
0...100V	1V	±(2% v.m. + 3 dígitos)
Alarma si el voltaje excede 24V o 40V rms
Medida para CC y CA 45…65 Hz

Medición de continuidad de conexiones de protección y compensadoras


Rango de medida según IEC61557-5: 0,24Ω...19,9kΩ
Rango	Resolución	Precisión
0,00...19,99Ω	0,01Ω	±(2% v.m. + 2 dígitos)
20,0...199,9Ω	0,1Ω
200...1999Ω	1Ω
2,00k...9,99kΩ	10Ω	±(5% v.m. + 2 dígitos)
10,0k...19,9kΩ	100Ω
Método de medida: técnica de dos conductores
Tensión entre terminales: <24Vrms pero >4Vrms
Corriente de medida: en cortocircuito >200mA
Frecuencia de corriente de medida: 125 (para red de 50Hz) o 150Hz (para red de 60Hz), selección de frecuencia de medida en menú

Autoneutralización de los cables de medida

“v.m.” – valor medido

Medida de resistencia de tierra (método de 3 ó 4 - polos)
Rango de medida según IEC61557-5: 0,30Ω...19,9kΩ
Rango	Resolución	Precisión
0,00...19,99Ω	0,01Ω	±(2% v.m. + 2 dígitos)
20,0...199,9Ω	0,1Ω
200...1999Ω	1Ω	±(5% v.m. + 4 dígitos)
2,00k...9,99kΩ	10Ω
10,0k...19,9kΩ	100Ω
Método de medida: técnica de tres y cuatro conductores
Corriente de medida: en cortocircuito >200mA
Tensión entre terminales: selectivo<25V CA o <50V CA
Frecuencia de corriente de medida: 125 (para red de 50Hz) o 150Hz (para red de 60Hz), selección de la frecuencia de medida en menú

Medida de la resistencia de los electrodos auxiliares RH y RS

Rango	Resolución	Precisión
0...999Ω	1Ω	±(5% (RS +RE +RH ) + 8 dígitos)
1,00kΩ...9,99kΩ	10Ω
10,0kΩ...19,9kΩ	100Ω
Lectura de los valores medidos de la resistencia del electrodo auxiliar RH y RS en la pantalla en el lado derecho (parte separada de la pantalla)

Medida de la resistencia de las conexiones a tierra múltiples empleando pinzas y electrodos auxiliares (3 conductores + pinzas)


Rango de medida según IEC61557-5: 0,44Ω...199kΩ
Rango	Resolución	Precisión
0,00...19,99Ω	0,01Ω	±(8% v.m. + 3 dígitos)
20,0...199,9Ω	0,1Ω
200...1999Ω	1Ω
Método de medida: técnica de tres y cuatro conductores
Corriente de medida: en cortocircuito >200mA
Tensión entre terminales: selectivo<25V CA o <50V CA
Frecuencia de corriente de medida: 125 (para red de 50Hz) o 150Hz (para red de 60Hz), selección de la frecuencia de medida en menú

Medida de la resistividad de suelo Método de medida: Wenner, p=2πLRE

Rango	Resolución	Precisión
0,00...199,9Ωm	0,1Ωm	depende del error básico de la medición RE en el sistema 4 conductores, pero no menos de ±1 dígito
200...1999Ωm	1Ωm
2,00k...19,99kΩm	10Ωm
20,0k...99,9kΩm	100Ωm
100k...999kΩm	1kΩm
L – la distancia entre las sondas de medida: 1...50m

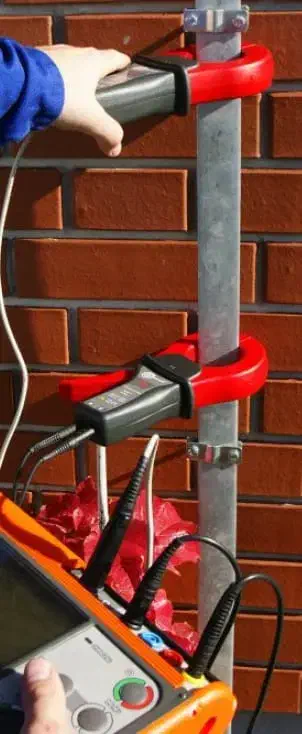

Medición de la resistencia de las conexiones a tierra múltiples empleando pinzas dobles


Rango	Resolución	Precisión
0,00...19,99Ω	0,01Ω	±(10% v.m. + 3 dígitos)
20,0...149,9Ω	0,1Ω	±(20% v.m. + 3 dígitos)
Método de medida: técnica con uso de 2 pinzas
Frecuencia de corriente de medida 125 (para red de 50Hz) o 150Hz (para red de 60Hz)

Características detalladas del AMRU-120
Seguridad eléctrica:
Tipo de aislamiento	Doble, de acuerdo a EN 61010-1 y IEC 61557
Categoría de medida	CAT III 600V de acuerdo a EN 61010-1
Clase de protección, acuerdo EN 60529	IP54
Otros datos técnicos:
Pantalla	LCD gráfico, iluminado
Interfaz	USB
Cantidad de mediciones empleando un juego de acumuladores	500
Garantía	36 meses
Condiciones nominales de uso:
Temperatura de trabajo	-10...+50°C
Temperatura de almacenamiento	-20...+70°C
Humedad	20...80%

Accesorios estándar:

Cable de 50m en carrete; amarillo
Cable de 25m en carrete; rojo
Cable de 25m en carrete; azul
Sonda con conector tipo banana: amarillo
Cable de 1,2m con conector tipo banana; amarillo
Cable de 2,2m con conector tipo banana; negro
Cocodrilo K01; negro
Sonda de 30 cm para poner a tierra (4 piezas)
Funda L2
Cable USB para la transmisión de datos
Batería Ni-MH 4,8V 3Ah
Fuente de alimentación para cargar baterías Z7
Cable de fuente de alimentación
Arnés para llevar el medidor
Certificado de calibración
Manual de operación

Accesorios opcionales:

Software para la creación de documentación
Software para la creación de dibujos y diagramas
Llave USB
Cocodrilo K02; negro
Sonda de 80 cm para poner a tierra
Cable de 2m de dos hilos con conectores tipo banana
Funda L3 para sonda de 80 cm
pinzas de recepción C-3 (Ø=52mm)
pinzas de emisión N-1 (Ø=52mm)
batería Ni-MH 4,8V 4,2Ah
Tornillo de banco
Caja para las pilas LR14 (tamaño C)
Conductor para cargar las pilas de la toma de mechero de coche (12V)
Interfaz para la transmisión inalámbrica OR-1

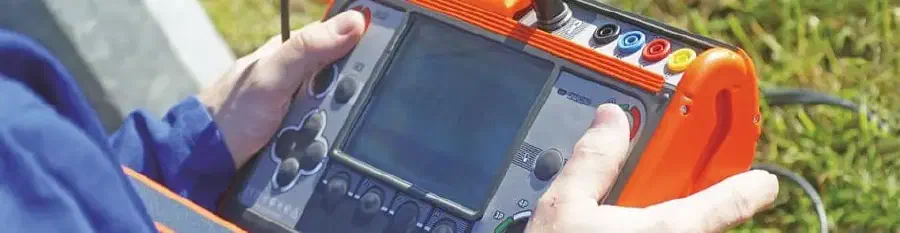

Usando el Telurómetro AMRU 120 de Amperis
