Para comprobar las tomas de tierra de un sistema de protección contra el rayo hay que medir su impedancia con una onda de impulso que simule la descarga, no solo su resistencia a baja frecuencia, y hacerlo sin desconectar el circuito. El AMRU-200 mide la impedancia de tierra por el método de impulso de 0 a 200 Ω con ±(2,5 % v.m. + 3 dígitos), con impulsos de unos 1500 V y 1 A, y además la resistencia por 3 y 4 hilos de 0,10 Ω a 19,9 kΩ según IEC 61557-5 con resolución de 0,001 Ω, con pinza y con doble pinza, la resistividad del suelo y la corriente de fuga de 0,1 mA a 300 A.
Datos clave del AMRU-200
- Método de impulso: impedancia de tierra por 4 hilos de 0,0 a 200 Ω con ±(2,5 % v.m. + 3 dígitos), forma de onda de 4/10 μs, 8/20 μs o 10/350 μs, corriente de impulso de aprox. 1 A y tensión de cresta de aprox. 1500 V.
- Tierra por 3 y 4 hilos: de 0,10 Ω a 19,99 kΩ según IEC 61557-5; resolución de 0,001 Ω hasta 3,999 Ω; ±(2 % v.m. + 4 dígitos) hasta 3,999 Ω, ±(2 % v.m. + 2 dígitos) hasta 3999 Ω y ±(5 % v.m. + 2 dígitos) hasta 19,99 kΩ; más de 200 mA con 25 o 50 V.
- Tierras múltiples: 3 hilos más pinza de 0,12 a 1999 Ω según IEC 61557-5 con ±(8 % v.m. + 4 dígitos) hasta 3,999 Ω y ±(8 % v.m. + 3 dígitos) por encima; doble pinza de 0,00 a 149,9 Ω con ±(10 % v.m. + 3 dígitos) hasta 19,99 Ω.
- Interferencias: selección automática o manual de 16 2/3, 50, 60 o 400 Hz; medida de la tensión perturbadora hasta 100 V con ±(2 % v.m. + 3 dígitos) y de su frecuencia de 15 a 450 Hz con ±(1 % v.m. + 2 dígitos); medida de tierra posible con hasta 24 V de perturbación.
- Resistividad y fuga: método de Wenner de 0,0 Ωm a 999 kΩm con distancia entre electrodos de 1 a 50 m; corriente de fuga con pinza de 0,1 mA a 300 A (±(8 % v.m. + 5 dígitos) hasta 99,9 mA) entre 45 y 400 Hz.
- Continuidad: conexiones equipotenciales y de protección desde 0,045 Ω hasta 19,99 kΩ, con 200 mA o más, ±(2 % v.m. + 4 dígitos) hasta 3,999 Ω y auto-cero de los cables.
- Equipo: batería Ni-MH de 4,8 V y 4,2 Ah, 990 medidas con fecha y hora descargables por USB, IP54, 288 × 223 × 75 mm y unos 2 kg.
Métodos de medida
- Resistencia de tierra empleando electrodos auxiliares, con el método de 2, 3 y 4 hilos.
- Resistencia de tierra empleando electrodos auxiliares y una pinza, para tierras múltiples.

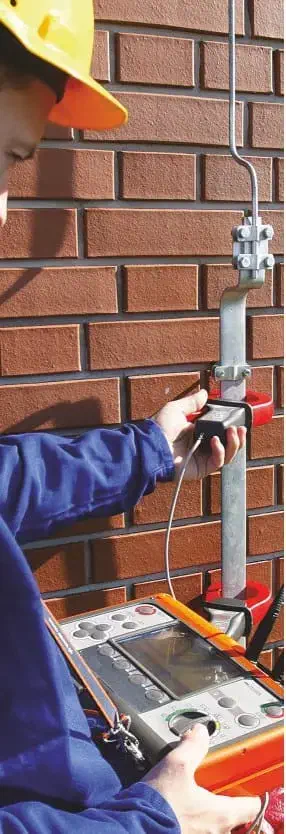

- Resistencia de tierra empleando dos pinzas, cuando no pueden clavarse electrodos auxiliares.
- Resistencia dinámica de tierra (impedancia) por el método de impulso, con onda de ensayo de 4/10 μs o 10/350 μs.
- Resistividad del suelo por el método de Wenner, y corriente de fuga con pinza de corriente o pinza flexible.
- Continuidad de conexiones equipotenciales y de protección, con auto-cero y corriente de medida de 200 mA, según IEC 60364-6-61:2000 apartado 6.12.2.
Aplicaciones
El método de impulso permite comprobar tomas de tierra de sistemas de protección contra el rayo, simulando la onda de corriente de una descarga sin necesidad de desconectar el circuito, lo que resulta especialmente útil en torres reticuladas y líneas donde no conviene interrumpir el servicio. Los métodos con pinza y doble pinza verifican tierras múltiples e interconectadas, y la selección automática o manual de la frecuencia de red (16 2/3 Hz, 50 Hz, 60 Hz o 400 Hz) permite trabajar junto a líneas ferroviarias o industriales con interferencias particulares.
Alimentación, memoria y software
Funciona con una batería recargable de Ni-MH de 4,8 V y 4,2 Ah, que ofrece más de 300 mediciones por carga y se recarga con el adaptador Z7 suministrado o con un cable de mechero de coche. Guarda hasta 990 mediciones en 10 bancos de 99 celdas, cada una con la marca de tiempo del reloj en tiempo real, y las transfiere a un ordenador por el cable USB incluido. Una aplicación de PC opcional para crear la documentación de las mediciones completa el equipo, instalada en un ordenador para organizar e imprimir las lecturas descargadas.
Especificaciones técnicas
| Resistencia de tierra (3-4 hilos) | 0,00 Ω...19,9 kΩ; según IEC 61557-5, desde 0,10 Ω |
| Resistencia con pinza (3 hilos + pinza) | 0,00...1999 Ω; según IEC 61557-5, desde 0,12 Ω |
| Resistencia con doble pinza | 0,00...149,9 Ω |
| Impedancia de tierra (método de impulso) | 0,0...200 Ω, onda de 4/10 μs o 10/350 μs |
| Resistividad del suelo | 0,00 Ωm...999 kΩm (método de Wenner) |
| Corriente de fuga con pinza | 0,1 mA...300 A |
| Continuidad de protección | 0,00 Ω...19,9 kΩ, según IEC 61557-5, desde 0,045 Ω |
| Categoría de medida | CAT III 600 V, según EN 61010-1 |
| Grado de protección | IP54 |
| Memoria | 990 mediciones (10 bancos de 99 celdas) |
| Garantía | 36 meses |
| Exactitud (3-4 hilos) | ±(2 % v.m. + 4 dígitos) hasta 3,999 Ω; ±(2 % v.m. + 2 dígitos) hasta 3999 Ω; ±(5 % v.m. + 2 dígitos) hasta 19,99 kΩ |
| Exactitud del método de impulso | ±(2,5 % v.m. + 3 dígitos); impulso de aprox. 1 A y 1500 V |
| Frecuencia de la tensión perturbadora | 15...450 Hz, ±(1 % v.m. + 2 dígitos) |
Preguntas frecuentes
¿Qué telurómetro sirve para medir la tierra de un pararrayos por el método de impulso?
Uno que mida la impedancia con una onda de impulso que simule la corriente del rayo. El AMRU-200 mide la impedancia de tierra de 0 a 200 Ω con ±(2,5 % v.m. + 3 dígitos), con impulsos de 4/10 μs, 8/20 μs o 10/350 μs de aprox. 1 A y 1500 V, por el método de 4 hilos y sin desconectar el circuito.
¿Qué resolución y exactitud tiene el AMRU-200 en tierras de muy baja resistencia?
Resuelve 0,001 Ω de 0 a 3,999 Ω con ±(2 % v.m. + 4 dígitos); su rango según IEC 61557-5 empieza en 0,10 Ω con el método de 3 y 4 hilos y en 0,12 Ω con pinza, con una corriente de medida superior a 200 mA.
¿Para qué sirve el método de impulso?
Para medir la resistencia dinámica (impedancia) de tomas de tierra de sistemas de protección contra el rayo, con una onda de ensayo de 4/10 μs o 10/350 μs.
¿Puede medir la corriente de fuga?
Sí, con una pinza de corriente o una pinza flexible, en un rango de 0,1 mA a 300 A.
¿Qué frecuencias de red admite frente a interferencias?
Filtra interferencias de 16 2/3 Hz, 50 Hz, 60 Hz y 400 Hz, con selección automática o manual.
¿Cómo se transfieren las mediciones a un ordenador?
Mediante el cable USB suministrado.
¿Cuántas mediciones guarda en memoria?
Hasta 990 mediciones, organizadas en 10 bancos de 99 celdas, cada una con la fecha y hora del reloj en tiempo real.
