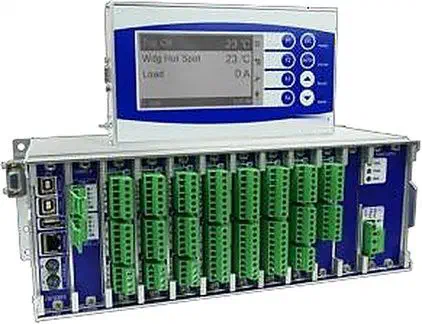

Moniteur de traversées et de détection de problèmes : traversées, régleur en charge, refroidissement, décharges partielles et gaz dissous multigaz sur une seule plateforme
Pour anticiper la défaillance des traversées d'un transformateur haute tension — jusqu'à 50 % de ces défaillances finissent en incendie —, il faut mesurer en ligne leur capacité et leur facteur de puissance à la tension et à la température de service, et pas seulement lors d'un essai hors ligne tous les quelques ans. Le C50 le fait avec des capteurs sur la prise capacitive de chaque traversée, par somme des courants (jusqu'à 6 capteurs par carte, deux jeux de traversées) ou par référence de tension (3 capteurs et 3 tensions de référence), et sur la même plateforme il surveille le régleur en charge, le refroidissement et les décharges partielles, intègre des analyseurs DGA multigaz et d'humidité tiers et peut assurer la régulation de tension. Il fonctionne de -40 à +70 °C.
Données clés du C50
- Traversées : le C50 mesure en continu la capacité et le facteur de puissance de chaque traversée, par somme des courants avec jusqu'à 6 capteurs (deux jeux de traversées) ou par référence de tension avec 3 capteurs et 3 tensions de référence issues des TT ; extensible à 12 entrées, avec corrélation de température.
- Régleur en charge : courant et tension du moteur, compteur de manœuvres par position, usure des contacts par prise, Delta T, alarme de changement lent, alarme d'inverseur et reniflard.
- Refroidissement : commande à sécurité intrinsèque par relais à contact inverseur de plus de deux étages, ventilateurs à deux vitesses, pompes en parallèle avec répartition de l'usure et sortie pour variateur ; surveillance du courant des ventilateurs et des pompes, du contacteur et du débit d'huile.
- Modèle thermique : point chaud ajusté à la conception du transformateur, aux pertes de chaque prise et à l'état du refroidissement, ou mesuré par sonde à fibre optique ; vieillissement de l'isolation et modélisation active de l'humidité.
- Gaz dissous et décharges partielles : intégration par liaison série d'analyseurs DGA multigaz et d'humidité tiers, en conservant la précision numérique ; module de décharges partielles raccordé aux prises des traversées, avec mesure synchronisée sur toutes les voies.
- Régulation de tension : principale ou de secours, avec compensation de chute de ligne par R et X, temporisation fixe ou inverse, et marche en parallèle par courant de circulation, réactance inverse ou maître-esclave par fibre optique.
- Architecture et communications : modules CPU, communications et alimentation obligatoires plus cartes d'E/S en châssis C54 (4 cartes) ou C59 (9 cartes) ; Ethernet 10/100 cuivre et fibre avec commutateur, 2 RS-485 et un port optionnel RS-485, RS-232 ou fibre série ; DNP3, Modbus et IEC 61850.
- Alimentation et montage : 110-240 V CC ou 110-250 V CA (50-60 Hz), 48 V CC sur demande ; -40 à +70 °C ; unité de commande sur rail DIN ou panneau, unité d'interface également en baie 19″.
Avantages
Surveillance des traversées en temps réel
50 % des défaillances de traversées se soldent par un incendie. Le C50 fournit des données en temps réel quelles que soient les conditions, la charge et la tension nominale, avec la sensibilité d'une mesure hors ligne.
Deux techniques de mesure des traversées
La somme des courants détecte le déséquilibre de fuite entre traversées ; la référence de tension calcule le facteur de puissance de chaque traversée indépendamment, moins sensible aux fluctuations du réseau.
Décharges partielles et gaz dissous intégrés
Mesure jusqu'à 15 canaux de décharges partielles avec capteurs de prise, RFCT et bobines de Rogowski, et intègre par liaison série les analyseurs DGA multigaz et d'humidité tiers.
Diagnostic du régleur en charge et du refroidissement
Surveille la position de prise, le courant et la tension du moteur du régleur, et suit le courant des ventilateurs/pompes, le contacteur et le débit d'huile.
Applications
- Transformateurs haute tension, traversées de 69 kV et plus.
- Maintenance conditionnelle des traversées, du régleur et du refroidissement.
- Consolidation de données tierces (DGA multigaz, humidité).
- Prévention des incendies par détection précoce des traversées.
À propos du produit
Le C50 s'intègre à une plateforme de surveillance qui regroupe en un seul point les données de traversées, de température, de régleur, de refroidissement et de décharges partielles, ainsi que celles d'appareils tiers comme les analyseurs DGA multigaz. Le tableau de bord web intégré permet de les consulter depuis n'importe quel navigateur, sans logiciel.
La surveillance des traversées combine des capteurs sur la prise capacitive de chaque traversée avec une unité d'équilibrage et une unité de sommation : en conditions équilibrées, la somme vectorielle des courants de fuite est nulle, et un changement de capacité ou de facteur de puissance produit un écart dont l'amplitude indique la gravité et dont le vecteur désigne la traversée concernée.
Accessoires : capteurs BAU ; condensateurs de couplage 8, 16, 28 kV ; bobines de Rogowski ; kit d'usure ; armoire de commutation.
Spécifications techniques
| Surveillance thermique | Huile supérieure, ambiante et charge ; point chaud calculé ; vieillissement thermique |
| Traversées | Jusqu'à 6 capteurs BAU ; somme des courants ou référence de tension ; facteur de puissance et capacité |
| Décharges partielles | Jusqu'à 15 canaux électriques ; capteurs de prise, RFCT et bobines de Rogowski |
| Gaz dissous et humidité | Intégration série d'analyseurs DGA multigaz et d'humidité tiers |
| Régleur en charge | Position de prise, courant et tension du moteur, Delta T ; capteur d'usure des contacts en option |
| Refroidissement | Contrôle par étapes ; courant ventilateurs/pompes, contacteur et débit d'huile |
| Contrôle de tension et fibre optique | Contrôle essentiel du régleur en charge ; sonde optique d'enroulement en option |
| Communications | DNP3, Modbus, IEC 61850 ; Ethernet cuivre/fibre, RS-232/RS-485 ; tableau de bord web |
| Alimentation et montage | 110-240 V CC ou 110-250 V CA ; -40 °C à +70 °C ; rail DIN, panneau ou baie 19″ |
| Châssis | C54 : jusqu'à 4 cartes d'extension · C59 : jusqu'à 9 cartes d'extension |
| Entrées de l'annonciateur | 30-276 V CA ou 15-390 V CC, avec protection à réarmement automatique contre les surintensités et protection contre les surtensions |
| Ports série | 2 RS-485 plus 1 port optionnel RS-485, RS-232 ou fibre série ; maître ou esclave simultanés |
Questions fréquentes
Quelle méthode de surveillance des traversées choisir, somme des courants ou référence de tension ?
Le C50 accepte les deux. La somme des courants raccorde jusqu'à 6 capteurs pour deux jeux de traversées : dans un système équilibré, la somme vectorielle des courants de fuite est nulle, l'amplitude de l'écart indique la gravité et son vecteur désigne la traversée concernée. La référence de tension raccorde 3 capteurs d'un jeu de traversées et 3 tensions de référence des TT, et calcule le facteur de puissance de chaque traversée séparément, avec une moindre sensibilité aux fluctuations du réseau.
Le C50 peut-il surveiller des traversées sans prise capacitive ?
Oui. Pour les traversées sans prise capacitive, on utilise un condensateur de couplage de 8, 16 ou 28 kV, qui permet la même mesure de capacité et de facteur de puissance que le capteur de prise.
Combien de traversées le C50 peut-il surveiller ?
Jusqu'à six, avec capteurs BAU et la technique de somme des courants ou de référence de tension.
Détecte-t-il les décharges partielles ?
Oui, jusqu'à 15 canaux avec capteurs de prise, RFCT et bobines de Rogowski.
Intègre-t-il l'analyse des gaz dissous ?
Oui, par liaison série avec des analyseurs DGA multigaz et d'humidité tiers.
Qu'apporte-t-il par rapport à un moniteur de température de base ?
Traversées, régleur, décharges partielles, DGA multigaz, contrôle de tension essentiel, refroidissement et fibre optique.
Le Dynamic Ratings C50 est un équipement fabriqué par Dynamic Ratings et distribué par Amperis.
