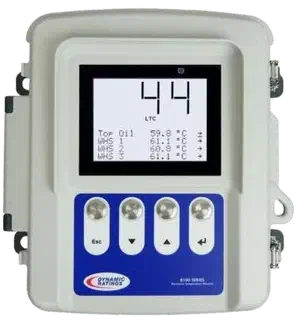

Monitor elettronico di temperatura: sostituisce gli indicatori meccanici, calcola il punto più caldo dell'avvolgimento e comanda il raffreddamento del trasformatore
Per sostituire gli indicatori meccanici di temperatura dell'olio e dell'avvolgimento di un trasformatore con un apparecchio che non si blocca, calcola il punto caldo e segnala gli allarmi a distanza serve un monitor elettronico di temperatura (ETM). Il B100 sostituisce fino a cinque indicatori (olio in sommità, olio del commutatore sotto carico e fino a tre punti caldi di avvolgimento): misura con due RTD Pt100 e tre trasformatori di corrente, calcola il punto caldo e l'invecchiamento termico della carta isolante, comanda il raffreddamento a stadi con sei relè e comunica in DNP3, Modbus o IEC 61850. Non richiede ritaratura, funziona da -40 a +70 °C e accetta un sensore opzionale di idrogeno, o di idrogeno e umidità, nell'olio.
Dati principali del B100
- Sostituzione degli indicatori: il B100 sostituisce fino a cinque indicatori meccanici — olio in sommità, olio del commutatore sotto carico e fino a tre punti caldi di avvolgimento — e conserva lo storico di temperature e attivazioni di allarme.
- Ingressi e uscite: 2 RTD Pt100 (olio in sommità e ambiente), 3 ingressi TA per la corrente di carico, 1 ingresso digitale, 6 relè configurabili, 2 uscite analogiche e 1 relè di allarme di sistema; il minimo richiesto è una RTD dell'olio in sommità e un TA.
- Calcoli: punto caldo per un massimo di 3 avvolgimenti, LTC Delta T rispetto all'olio in sommità e invecchiamento termico cumulato di ciascun avvolgimento, con fino a 4 livelli di allarme per ingresso di temperatura.
- Raffreddamento: il B100 comanda il raffreddamento a stadi in funzione della temperatura dell'olio, dell'avvolgimento o della corrente di carico, programma l'esercizio periodico dei ventilatori e ha contatti a sicurezza positiva che avviano il raffreddamento in caso di guasto dell'apparecchio.
- Idrogeno e umidità (opzionale): sensore di H2 nell'olio o nello spazio gassoso da 25 a 5000 ppm (precisione del 20 % della lettura o 25 ppm, il maggiore, nell'olio) o sensore combinato che aggiunge umidità (0-95 % UR, ±2 %), pressione (0-205 kPa) e temperatura dell'olio (±0,1 °C), in custodia IP68.
- Display e configurazione: LCD retroilluminato con cifre da 30 mm leggibile fino a 18 m, in pieno sole o di notte; si configura con quattro pulsanti, senza computer né software.
- Comunicazioni: USB, Ethernet 100Base-T (RJ45) o 100Base-FX in fibra (SC o ST) e RS-485 o fibra seriale opzionali; DNP3, Modbus e IEC 61850, pagine web integrate e opzione iBridge sul cablaggio di potenza.
- Costruzione: custodia in alluminio pressofuso IP66/NEMA-4 da 287 x 296 x 129 mm o versioni da pannello IP31/NEMA-2; 48-240 V CC o 110-240 V CA; da -40 a +70 °C; oltre 20 anni di vita utile senza ritaratura.
Vantaggi
Sostituisce gli indicatori meccanici
Gli indici degli indicatori meccanici col tempo si bloccano. Il B100 sostituisce fino a cinque strumenti — olio in sommità, olio del commutatore sotto carico e fino a tre punti caldi di avvolgimento — e memorizza lo storico di temperature e allarmi.
Display leggibile di giorno e di notte
Il display retroilluminato, con cifre da 30 mm e un grafico a barre a quindici segmenti, è nettamente leggibile fino a circa 18 metri, in pieno sole o di notte, senza dover aprire la custodia.
Configurazione senza computer
I quattro pulsanti frontali permettono di configurare allarmi e soglie in campo o da remoto, senza installare alcun software: l'apparecchio è operativo in pochi minuti.
Costruito per l'esterno
La custodia in alluminio pressofuso, con grado di protezione IP66/NEMA-4, resiste ad acqua, sporco e temperature da -40 °C a 70 °C, con una vita di servizio superiore a vent'anni e senza necessità di ritaratura.
Comunicazioni sicure integrate
Si collega allo SCADA tramite DNP3, Modbus o IEC 61850 su Ethernet o RS-485/fibra e supporta il sistema iBridge per comunicare sfruttando il cablaggio di potenza esistente.
Applicazioni
- Trasformatori di distribuzione, di trasmissione e di generazione, nuovi o in retrofit.
- Sostituzione di indicatori meccanici di olio in sommità, olio del commutatore e punto caldo.
- Comando del raffreddamento in funzione della temperatura dell'olio, della temperatura dell'avvolgimento o della corrente di carico.
- Monitoraggio di parco macchine con notifica remota degli allarmi.
Informazioni sul prodotto
Il B100 mette a disposizione due ingressi RTD, tre ingressi di corrente per il carico e per il calcolo del punto caldo e uscite a relè configurabili per allarmi, sganci e raffreddamento. L'analitica LTC Delta T filtra i falsi allarmi e la dashboard web integrata permette di consultare i dati da qualsiasi browser, senza licenze software.
Può essere ampliato con un sensore di idrogeno e/o di umidità per una soluzione tutto-in-uno con notifica remota dei problemi nell'olio o nella carta isolante.
Accessori disponibili: trasformatori di corrente ausiliari CT-054 e CT-055 (1000:1, 5 A); sensori di temperatura a fissaggio magnetico MMTS-3C e MMTS-3W; sonda RTD SE-060 per pozzetto termometrico da 1/2" NPT; e il sistema di comunicazione iBridge (accoppiatori CE-520/CE-530 e da IND2000N a IND2100N).
Specifiche tecniche
| Ingressi | 2 RTD Pt100; 3 TA per la corrente di carico; 1 ingresso digitale |
| Uscite | 6 relè digitali; 2 uscite analogiche; 1 relè di allarme di sistema |
| Calcoli | Punto caldo per un massimo di 3 avvolgimenti; LTC Delta T |
| Comunicazioni | DNP3, Modbus, IEC 61850; Ethernet in rame/fibra, RS-485; USB; iBridge opzionale |
| Display | LCD retroilluminato, FSTN in vetro temprato con trattamento anti-UV; cifre da 30 mm; menu da 20 x 4 caratteri |
| Alimentazione | 48-240 V CC oppure 110-240 V CA, 50/60 Hz |
| Condizioni ambientali | Da -40 a +70 °C; custodia con grado di protezione IP66/NEMA-4 |
| Dimensioni | 287 x 296 x 129 mm; ingressi cavo M20/M25 |
| Sensore di idrogeno (opzionale) | H2 nell'olio o nello spazio gassoso: 25-5000 ppm; nell'olio, precisione del 20 % della lettura o 25 ppm e ripetibilità del 10 % o 15 ppm (il maggiore) |
| Sensore di H2 e umidità (opzionale) | Umidità 0-95 % UR (±2 % UR) o 1-10 000 ppm; pressione 0-205 kPa (±2 % F.S.); temperatura dell'olio da -40 a +125 °C (±0,1 °C); RS-485 Modbus; IP68 |
| Ethernet e montaggio | 100Base-T (RJ45) o 100Base-FX (SC o ST); custodia IP66/NEMA-4 o pannello IP31/NEMA-2, passante o a superficie |
Domande frequenti
Conviene installare il sensore di idrogeno del B100 nell'olio o nello spazio gassoso?
Per il B100 sono disponibili entrambe le soluzioni, con campo da 25 a 5000 ppm. L'idrogeno è il primo gas di guasto generato e impiega tempo a disciogliersi nell'olio, quindi si accumula prima nello spazio gassoso superiore: il sensore nello spazio gassoso risponde di norma più rapidamente, mentre quello nell'olio misura il gas disciolto con una precisione del 20 % della lettura o 25 ppm.
Che cosa succede se si guasta il B100 stesso?
Il B100 esegue un'autodiagnosi continua, dispone di un relè dedicato all'allarme di sistema e i suoi contatti a sicurezza positiva avviano il raffreddamento se l'apparecchio ha un problema. A differenza dell'indice bloccato di un indicatore meccanico, che non avvisa, il B100 genera un allarme per correggere il problema in tempo.
Quanti indicatori sostituisce il B100?
Fino a cinque: olio in sommità, olio del commutatore sotto carico e fino a tre punti caldi di avvolgimento.
Serve un software per configurarlo?
No. Si configura con i pulsanti frontali oppure da remoto, senza installare alcun software, ed è operativo in pochi minuti.
Quali protocolli di comunicazione supporta?
DNP3, Modbus e IEC 61850 su Ethernet o RS-485/fibra, con dashboard web integrata e, in opzione, iBridge sul cablaggio esistente.
Può comandare il raffreddamento?
Sì. I relè di uscita possono essere configurati per pilotare il raffreddamento in funzione della temperatura dell'olio, della temperatura dell'avvolgimento o della corrente di carico.
Quali sensori aggiuntivi sono disponibili?
Di idrogeno e/o di umidità, per rilevare condizioni problematiche nell'olio e nella carta isolante molto prima che si manifesti un guasto.
Il Dynamic Ratings B100 è un apparecchio prodotto da Dynamic Ratings e distribuito da Amperis.
