Strumento innovativo che aiuta gli utenti delle apparecchiature di prova per interruttori a trasformare le proprie misure in una diagnosi: Amperis presenta la Diagnostica degli interruttori di alta tensione, uno strumento online gratuito che valuta le prove di un interruttore secondo le norme IEC 62271 o ANSI / IEEE C37 e restituisce il verdetto, la causa probabile di ogni riscontro e un piano d’intervento.
Un analizzatore di interruttori fornisce in pochi minuti tempi di apertura e chiusura, curve di corsa, correnti di bobina e resistenze di contatto. La parte difficile viene dopo: stabilire se quei valori rientrano nella tolleranza, che cosa indicano quando non vi rientrano e che cosa fare dell’interruttore. Questa interpretazione dipende dalla norma applicabile, dai dati del costruttore e dall’esperienza del tecnico, ed è proprio ciò che il nuovo strumento mette alla portata di ogni utente.
Lo provi subito: aprire la Diagnostica degli interruttori di alta tensione. Funziona nel browser, senza installare nulla, in sei lingue.
Dalla prova alla diagnosi in un solo passaggio

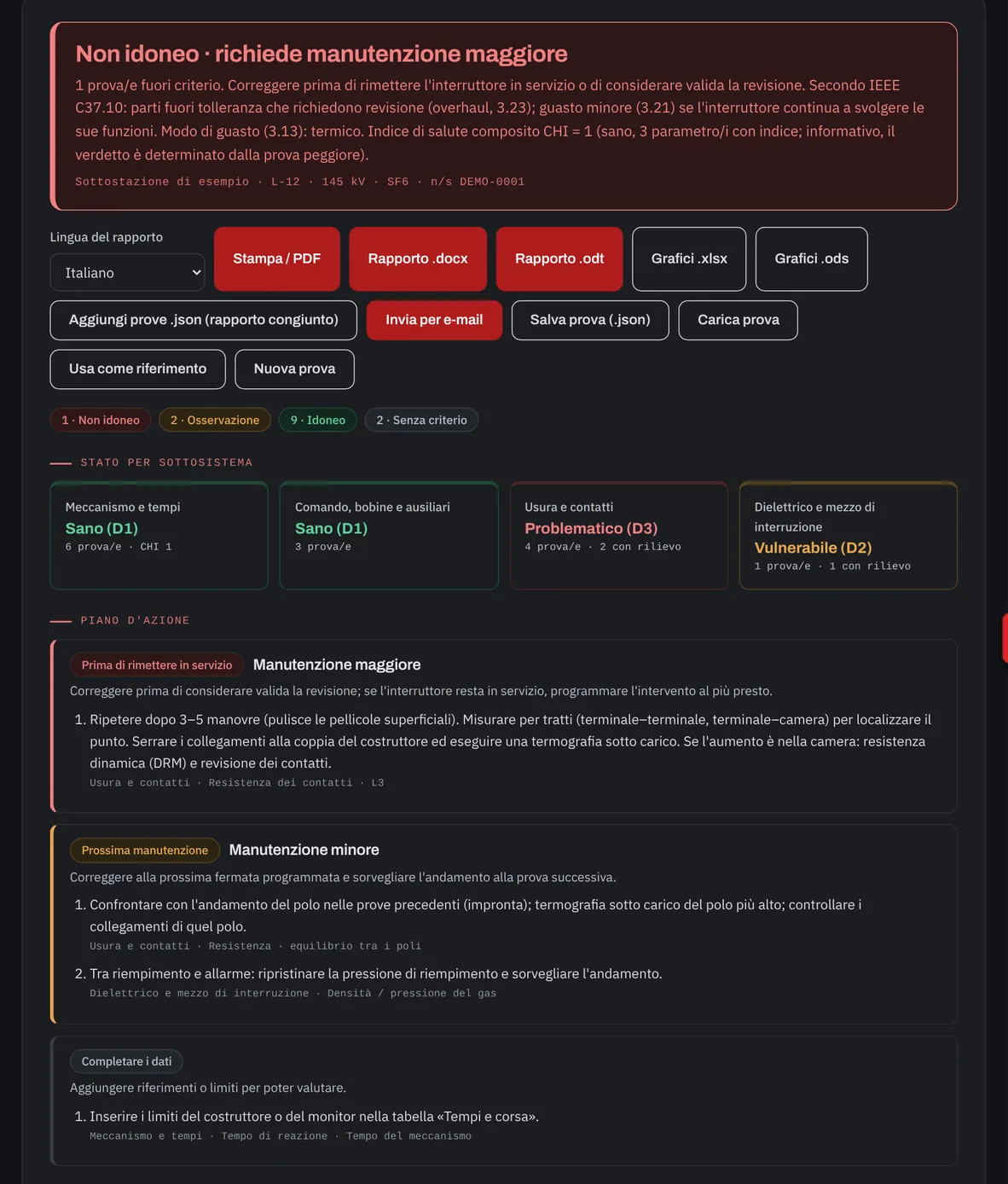

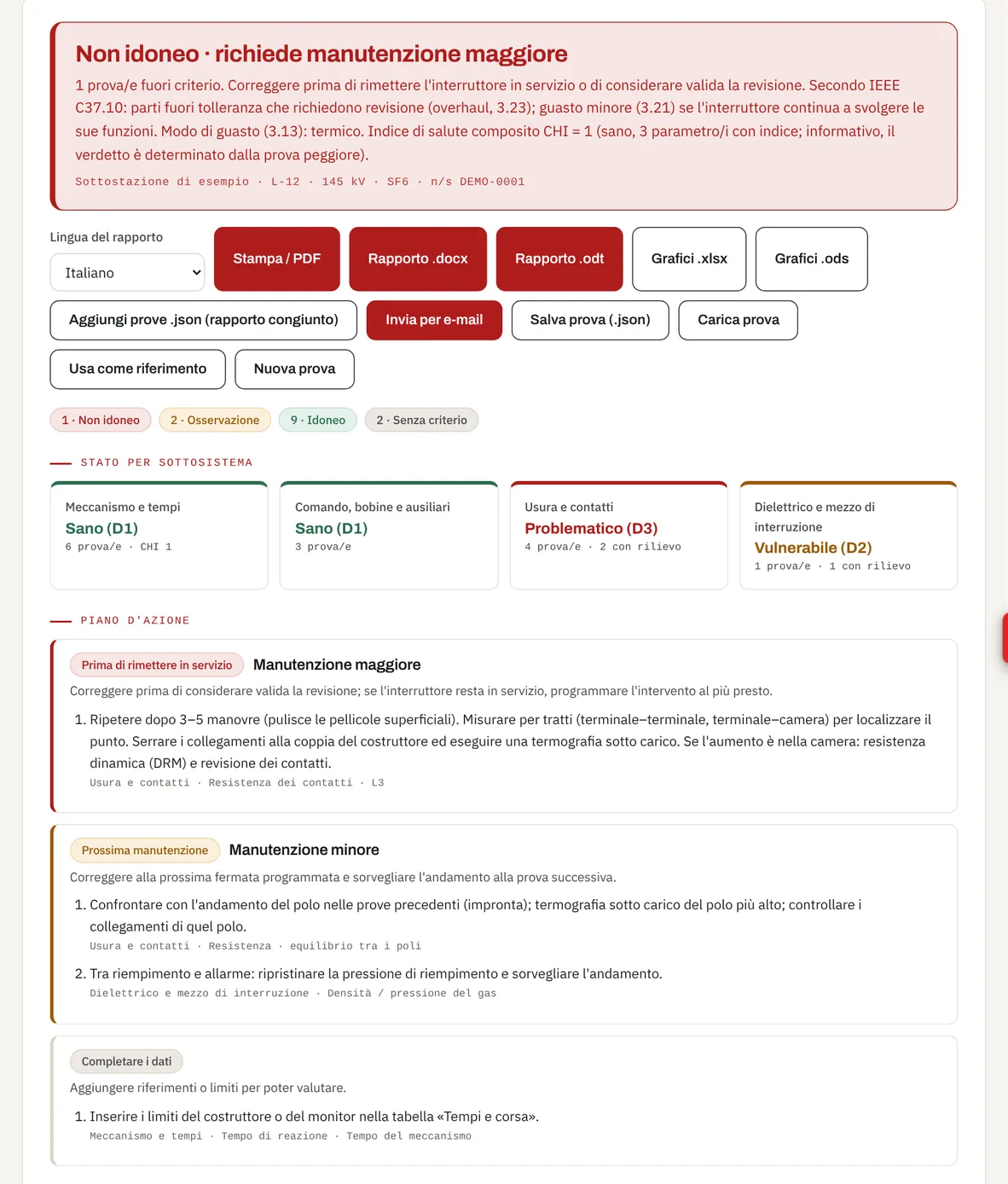

Il tecnico inserisce i dati di targa e le misure di cui dispone —non servono tutte— e lo strumento valuta ogni prova separatamente rispetto al proprio criterio. Il risultato è organizzato come lo farebbe un ingegnere di manutenzione:
- Verdetto: idoneo, con osservazioni, non idoneo o critico, in linea con le fasce di deterioramento della letteratura tecnica (sano, vulnerabile, problematico e guasto).
- Stato per sottosistema: meccanismo e tempi; comando, bobine e ausiliari; usura e contatti; dielettrico e mezzo di interruzione.
- Causa probabile e azione per ogni riscontro, con la norma o la fonte che fissa il limite.
- Piano d’intervento raggruppato per priorità: immediata, prima del ritorno in servizio o alla prossima manutenzione.
- Indice di salute per parametro e composito (CHI), secondo il metodo di Dehghanian, Popovic e Kezunovic.

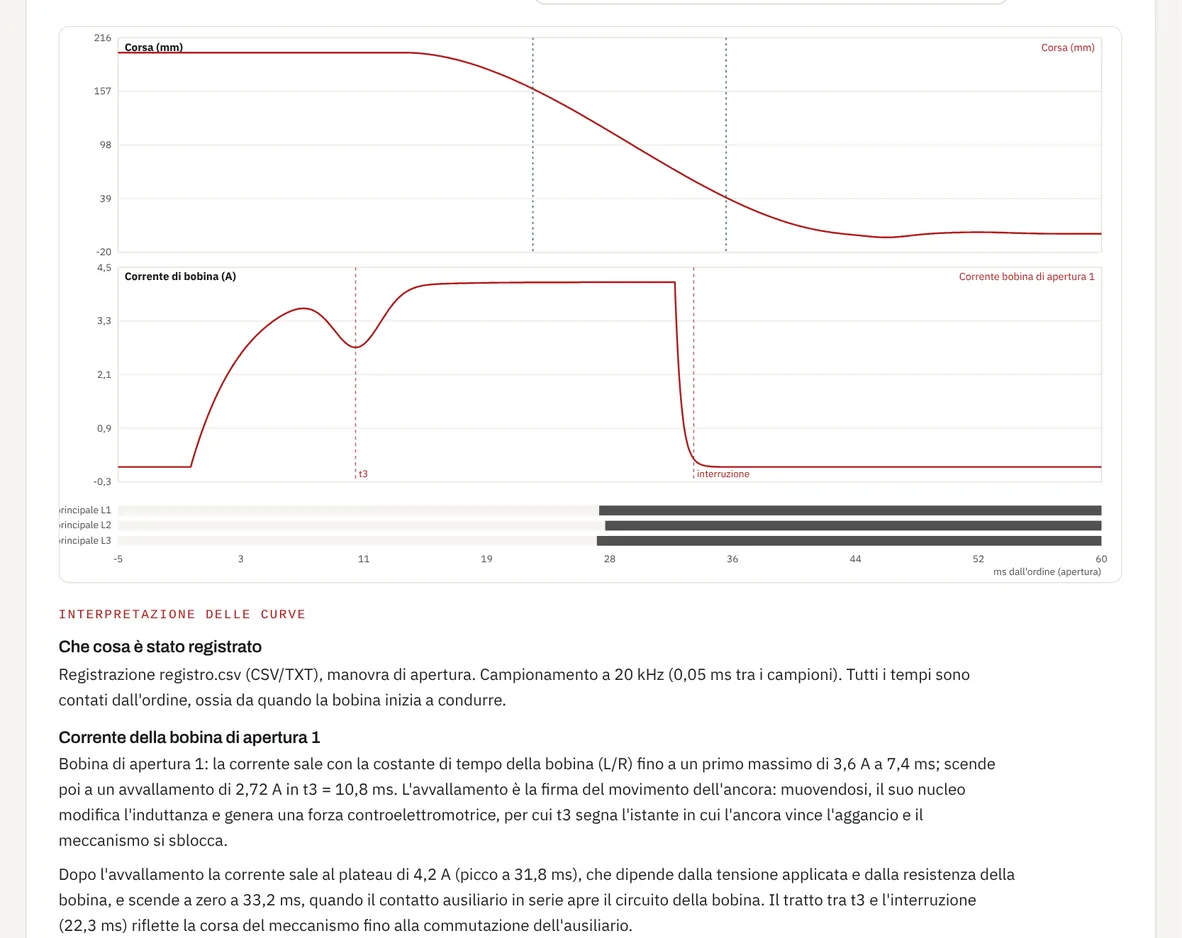

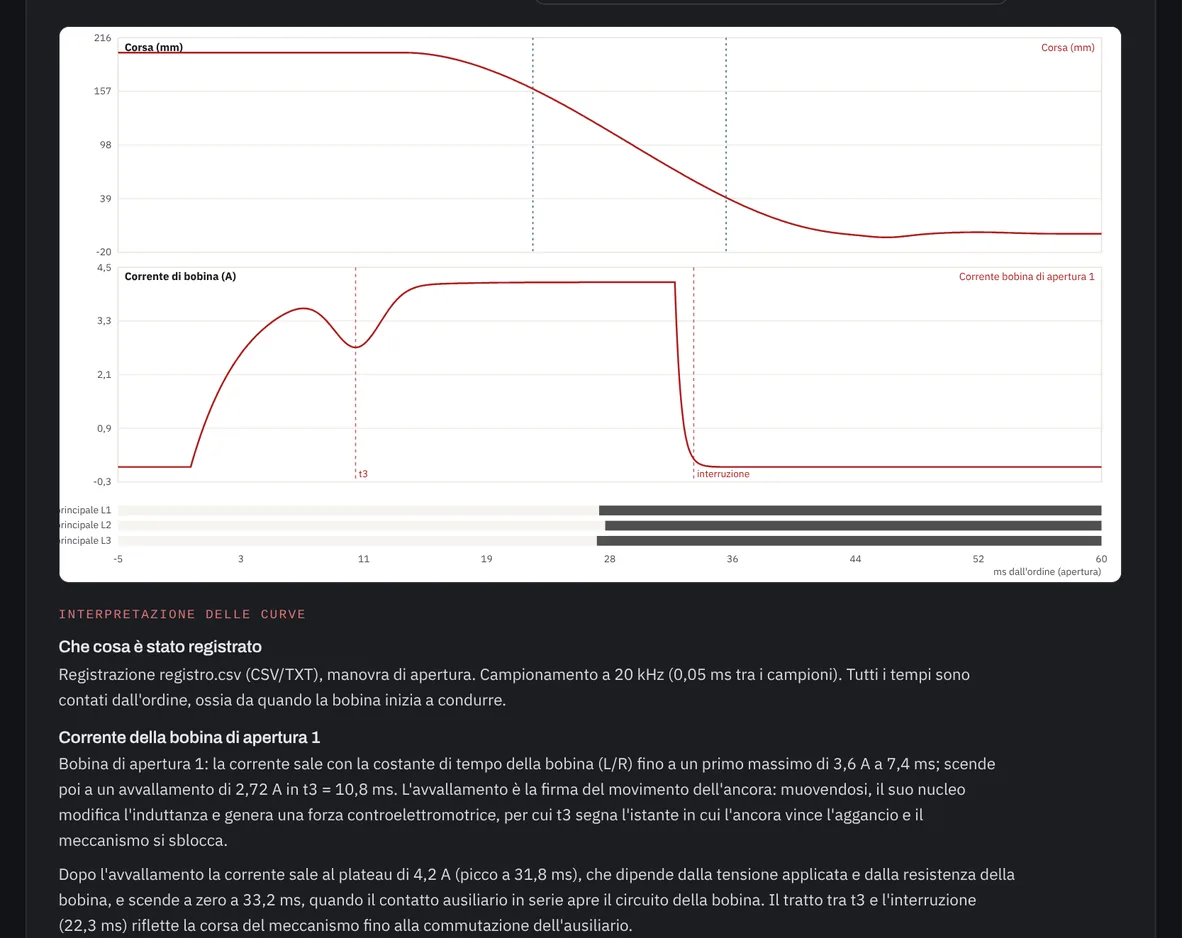

Le Sue curve, lette e interpretate
Lo strumento importa direttamente le registrazioni dell’analizzatore: COMTRADE (.cfg/.dat o .cff), CSV o TXT e fogli di calcolo Excel (.xlsx e .xls) o LibreOffice Calc (.ods). Riconosce il formato e l’uso di ciascun canale e ricava i tempi per polo, la corsa, la velocità, la sovracorsa e il rimbalzo, l’impronta della bobina (picco, valle t3 e interruzione), la tensione di comando durante la manovra e le sequenze O–C, C–O e O–C–O, compresa la resistenza dinamica (DRM).
Scrive inoltre un’interpretazione delle curve in linguaggio tecnico: che cosa è stato registrato, che cosa significa ciascun tratto della corrente di bobina, che cosa dice la corsa sull’ammortizzatore o sui leveraggi e, se esiste l’impronta di una prova precedente, che cosa è cambiato e perché.
Criteri IEC 62271 o ANSI / IEEE C37, a scelta
Ogni interruttore viene valutato con il quadro normativo applicabile all’impianto: la serie IEC 62271 (62271-1, -100, -110 e -203) o ANSI / IEEE C37 (IEEE C37.04 e C37.10, ANSI C37.16 e C37.32). Tra le prove valutate figurano i tempi e la simultaneità tra i poli e tra le camere, la resistenza del circuito principale, la tensione minima degli sganciatori, l’impronta della bobina, la densità e la tendenza di perdita dell’SF6, l’usura elettrica accumulata, la resistenza di preinserzione, i condensatori di ripartizione e la termografia. Dove la norma rimanda al costruttore, lo strumento usa il suo riferimento e la sua tolleranza oppure, in loro assenza, l’impronta dell’interruttore stesso.
Rapporti, storico e tendenze
La diagnosi si stampa o si scarica in PDF, Word (.docx) o ODT, nella lingua della pagina o in una qualsiasi di ventidue lingue, e le curve si esportano in Excel e Calc con i relativi grafici. Con un account gratuito, protetto da verifica in due passaggi, le prove successive di ogni interruttore vengono salvate in uno storico che calcola la tendenza di ciascun parametro e il tempo stimato per il raggiungimento dei limiti; più prove dello stesso apparecchio danno un rapporto congiunto. Il rapporto si può anche inviare per e-mail direttamente dallo strumento.
Anche per i Suoi sistemi e agenti di IA
Lo stesso motore diagnostico è disponibile come API REST e server MCP, per integrarlo in un sistema di gestione della manutenzione o in assistenti di IA come Claude o Cursor. Il manuale dell’API (in inglese e spagnolo) spiega le chiamate, i campi e il collegamento del server MCP.
Come iniziare
- Apra lo strumento in Risorse › Strumenti › Diagnostica degli interruttori di alta tensione.
- Inserisca i dati dell’apparecchio e scelga il quadro normativo: IEC 62271 o ANSI / IEEE C37.
- Importi la registrazione del Suo analizzatore o scriva le misure nelle schede resistenza, tempi, bobine, gas e ispezione.
- Prema «Diagnosi» e scarichi il rapporto o lo invii per e-mail.
Il risultato è orientativo e viene generato automaticamente con i dati forniti: prevalgono sempre i valori e le istruzioni del costruttore dell’interruttore, e la decisione di rimetterlo in servizio spetta al tecnico responsabile.
Crediti delle immagini
- Schermate dello strumento, con un interruttore di esempio: Amperis Products S.L.
Le norme sono citate per nome; questo articolo non ne riproduce il testo, che va consultato nell’edizione ufficiale. La Diagnostica degli interruttori di alta tensione è uno strumento orientativo: il software può contenere errori e le prove vanno verificate con il costruttore dell’interruttore.
