Diagnose von Hochspannungs-Leistungsschaltern: das neue Online-Werkzeug von Amperis

Innovatives Werkzeug von Amperis, das die Prüfungen Ihres Leistungsschalter-Analysators in eine Diagnose nach IEC 62271 oder IEEE C37 mit Bericht und Maßnahmenplan verwandelt.

Ein innovatives Werkzeug, das Anwendern von Prüfgeräten für Leistungsschalter hilft, ihre Messwerte in eine Diagnose zu verwandeln: Amperis stellt die Diagnose von Hochspannungs-Leistungsschaltern vor, ein kostenloses Online-Werkzeug, das die Prüfungen eines Leistungsschalters nach IEC 62271 oder ANSI / IEEE C37 bewertet und das Ergebnis, die wahrscheinliche Ursache jedes Befunds und einen Maßnahmenplan liefert.

Ein Leistungsschalter-Analysator liefert in wenigen Minuten Aus- und Einschaltzeiten, Weg-Zeit-Kurven, Spulenströme und Kontaktwiderstände. Schwierig wird es danach: zu entscheiden, ob diese Werte innerhalb der Toleranz liegen, was sie bedeuten, wenn nicht, und was mit dem Leistungsschalter zu tun ist. Diese Auswertung hängt von der anzuwendenden Norm, den Herstellerangaben und der Erfahrung der Fachkraft ab – und genau sie macht das neue Werkzeug jedem Anwender zugänglich.

Jetzt ausprobieren: Diagnose von Hochspannungs-Leistungsschaltern öffnen. Läuft im Browser, ohne Installation, in sechs Sprachen.

Von der Prüfung zur Diagnose in einem Schritt

Die Fachkraft gibt die Typenschilddaten und die vorhandenen Messwerte ein – es müssen nicht alle sein –, und das Werkzeug bewertet jede Prüfung getrennt anhand ihres Kriteriums. Das Ergebnis ist so aufgebaut, wie es eine Instandhaltungsfachkraft tun würde:

  • Ergebnis: geeignet, mit Hinweis, nicht geeignet oder kritisch, abgestimmt auf die Verschlechterungsstufen der Fachliteratur (gesund, anfällig, problematisch und Ausfall).
  • Zustand je Teilsystem: Antrieb und Schaltzeiten; Steuerung, Spulen und Hilfskontakte; Abbrand und Kontakte; Dielektrikum und Löschmedium.
  • Wahrscheinliche Ursache und Maßnahme zu jedem Befund, mit der Norm oder Quelle, die den Grenzwert festlegt.
  • Maßnahmenplan nach Priorität: sofort, vor der Wiederinbetriebnahme oder bei der nächsten Wartung.
  • Health Index je Parameter und als Gesamtwert (CHI), nach der Methode von Dehghanian, Popovic und Kezunovic.

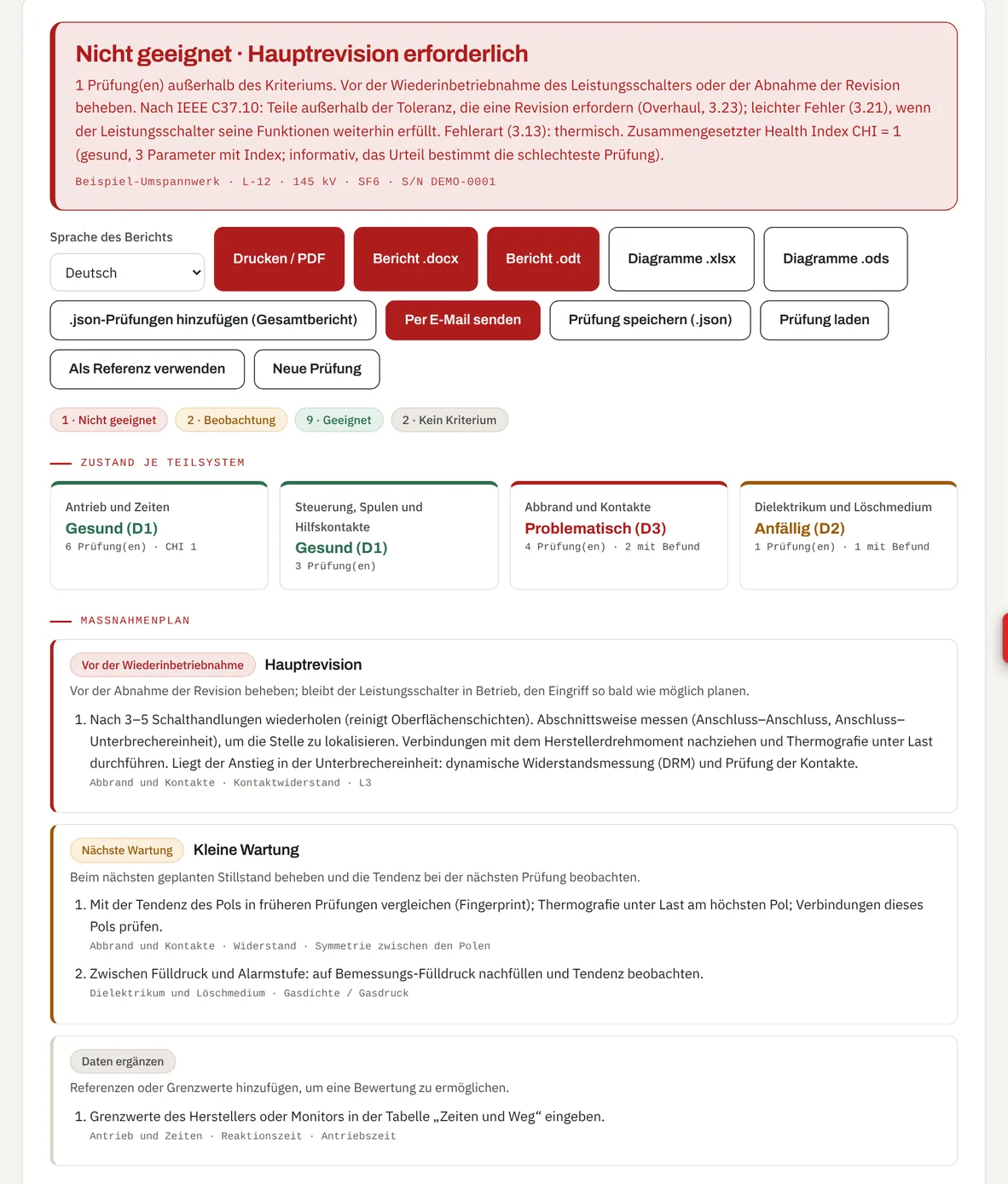

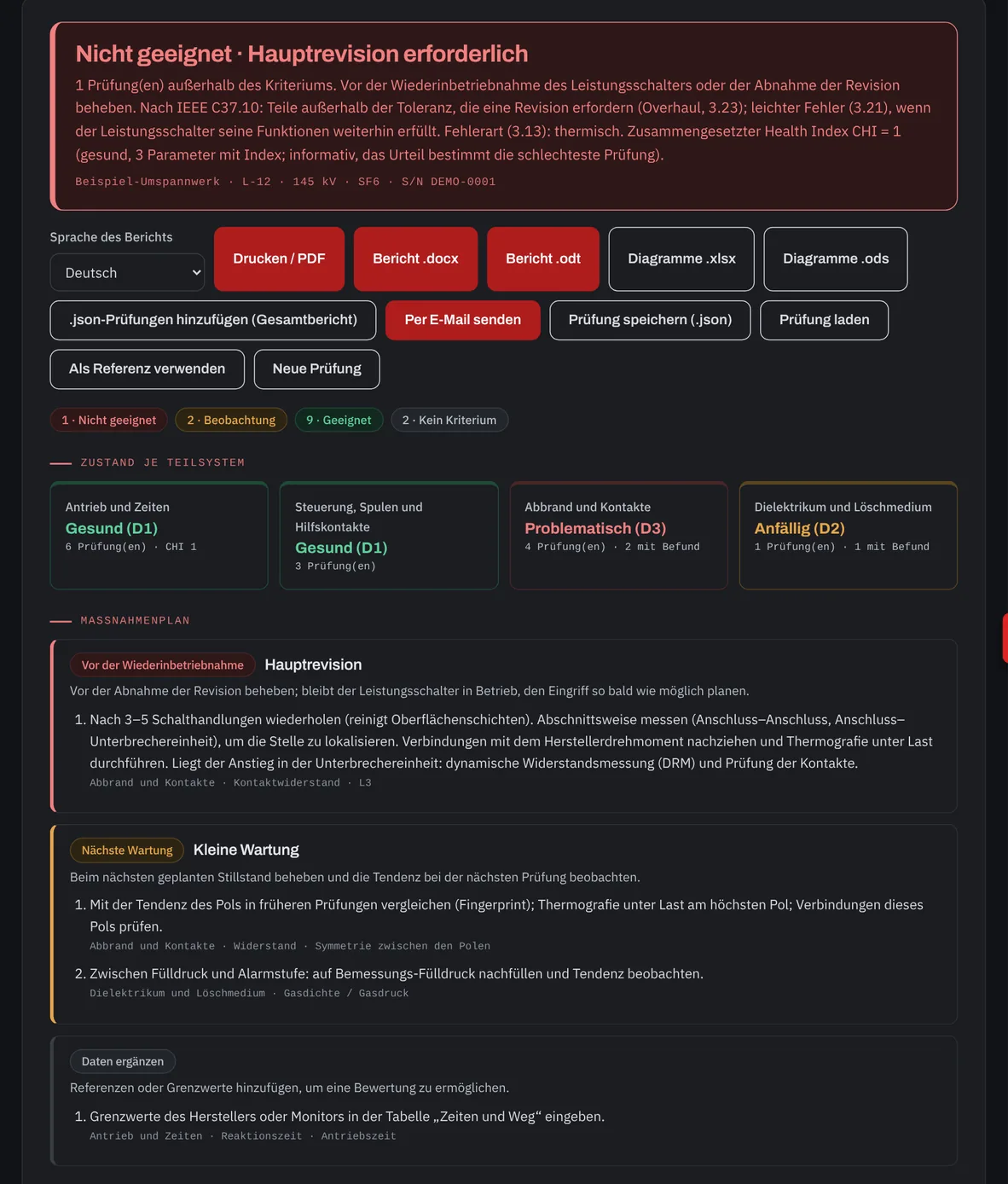

Reiter Diagnose des Amperis-Werkzeugs: Ergebnis „Nicht geeignet · Hauptrevision erforderlich“, Zustand der vier Teilsysteme und Maßnahmenplan nach Priorität für einen 145-kV-SF6-Leistungsschalter.Reiter Diagnose des Amperis-Werkzeugs: Ergebnis „Nicht geeignet · Hauptrevision erforderlich“, Zustand der vier Teilsysteme und Maßnahmenplan nach Priorität für einen 145-kV-SF6-Leistungsschalter.
Diagnose eines Beispiel-Leistungsschalters 145 kV mit SF6: Ergebnis, Zustand je Teilsystem und Maßnahmenplan. Ein erhöhter Kontaktwiderstand an einem Pol macht das Teilsystem Abbrand und Kontakte „problematisch“.

Ihre Kurven, gelesen und ausgewertet

Das Werkzeug importiert die Aufzeichnungen des Analysators direkt: COMTRADE (.cfg/.dat oder .cff), CSV oder TXT sowie Tabellen in Excel (.xlsx und .xls) oder LibreOffice Calc (.ods). Es erkennt das Format und die Verwendung jedes Kanals und ermittelt die Zeiten je Pol, Hub, Geschwindigkeit, Überhub und Rückprall, die Spulensignatur (Spitze, Senke t3 und Abschaltung), die Steuerspannung während der Schaltung sowie die Schaltfolgen O–C, C–O und O–C–O einschließlich des dynamischen Widerstands (DRM).

Außerdem schreibt es eine Auswertung der Kurven in Fachsprache: was aufgezeichnet wurde, was jeder Abschnitt des Spulenstroms bedeutet, was der Weg über Dämpfer oder Gestänge aussagt und – falls eine Referenzsignatur einer früheren Prüfung vorliegt –, was sich geändert hat und warum.

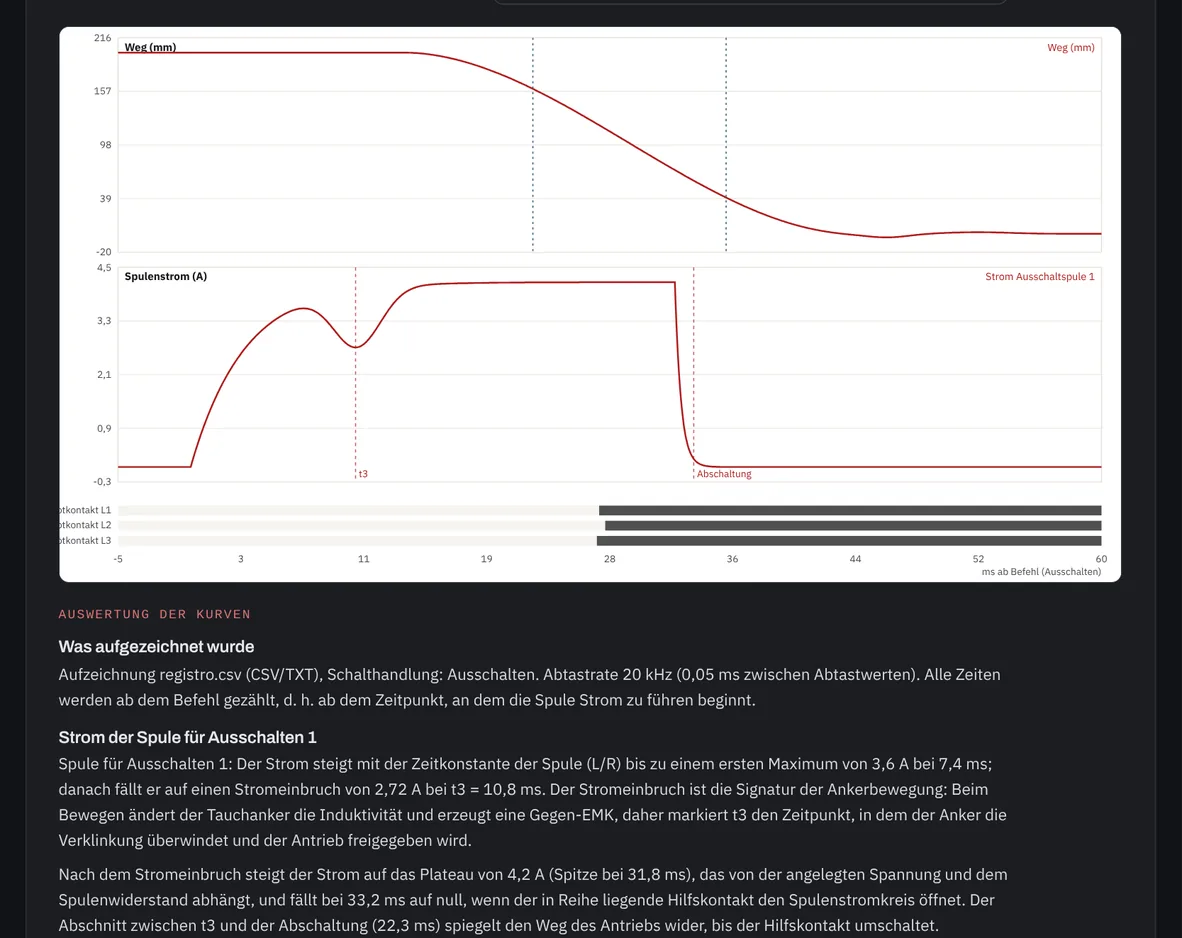

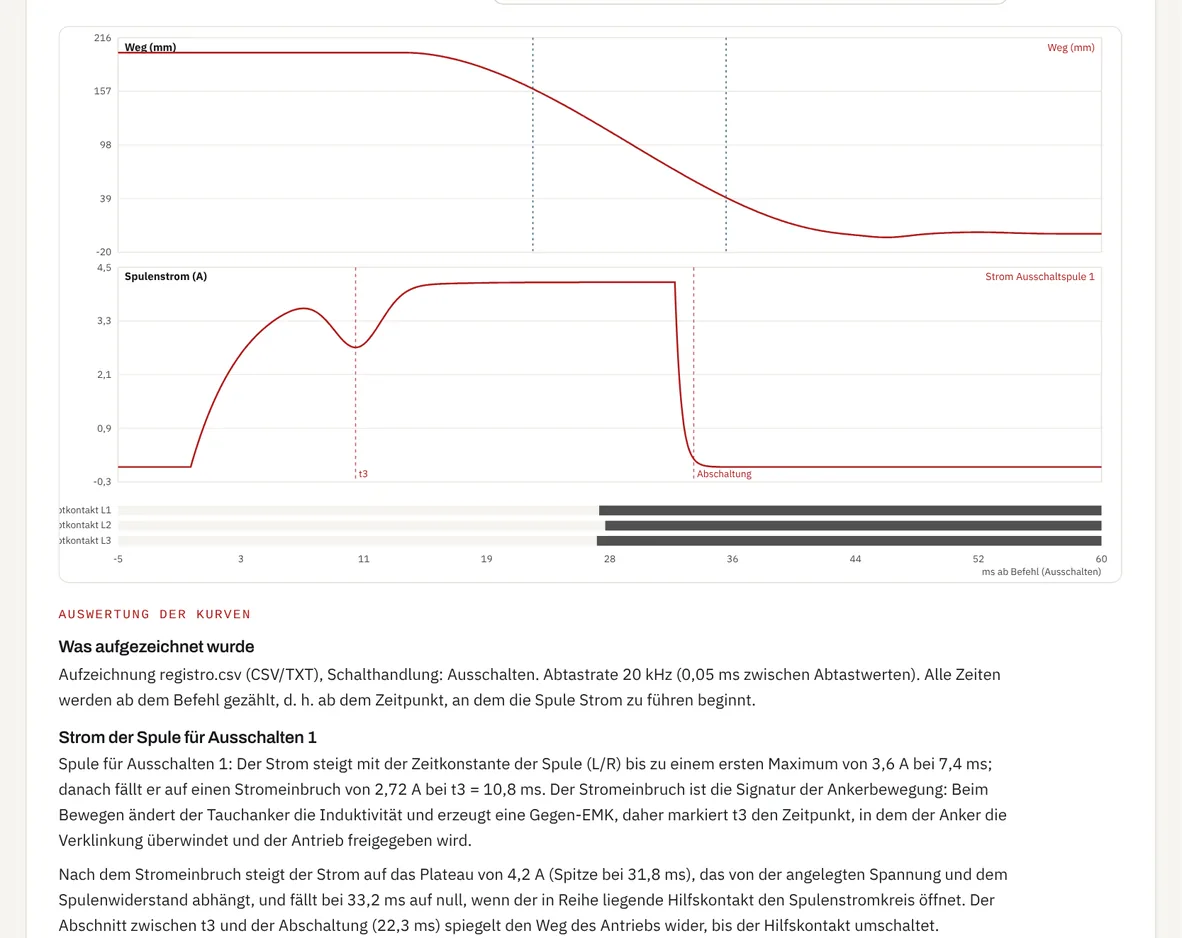

Reiter Aufzeichnung des Werkzeugs: Weg-Zeit-Kurve, Strom der Ausschaltspule mit Senke t3 und Abschaltung sowie Zustand der Hauptkontakte der drei Pole, gefolgt von der schriftlichen Auswertung der Kurven.Reiter Aufzeichnung des Werkzeugs: Weg-Zeit-Kurve, Strom der Ausschaltspule mit Senke t3 und Abschaltung sowie Zustand der Hauptkontakte der drei Pole, gefolgt von der schriftlichen Auswertung der Kurven.
Aus CSV importierte Aufzeichnung einer Ausschaltung: Weg, Spulenstrom mit t3 und Abschaltung, Kontakte der drei Pole und der Beginn der automatischen Auswertung.

Kriterien nach IEC 62271 oder ANSI / IEEE C37, wählbar

Jeder Leistungsschalter wird nach dem Regelwerk bewertet, das für die Anlage gilt: die Reihe IEC 62271 (62271-1, -100, -110 und -203) oder ANSI / IEEE C37 (IEEE C37.04 und C37.10, ANSI C37.16 und C37.32). Zu den bewerteten Prüfungen gehören Schaltzeiten und Gleichzeitigkeit zwischen Polen und Unterbrechereinheiten, der Widerstand des Hauptstromkreises, die Mindestansprechspannung der Auslöser, die Spulensignatur, Dichte und Leckagetrend des SF6, der aufsummierte elektrische Abbrand, Vorschaltwiderstände, Steuerkondensatoren und Thermografie. Wo die Norm auf den Hersteller verweist, verwendet das Werkzeug dessen Referenzwert und Toleranz oder, falls diese fehlen, die Referenzsignatur des Leistungsschalters selbst.

Berichte, Verlauf und Trends

Die Diagnose lässt sich drucken oder als PDF, Word (.docx) oder ODT herunterladen, in der Sprache der Seite oder in einer von zweiundzwanzig Sprachen; die Kurven lassen sich mit ihren Diagrammen nach Excel und Calc exportieren. Mit einem kostenlosen, durch Zwei-Faktor-Authentifizierung geschützten Konto werden die aufeinanderfolgenden Prüfungen jedes Leistungsschalters in einem Verlauf gespeichert, der den Trend jedes Parameters und die geschätzte Zeit bis zu seinen Grenzwerten berechnet; mehrere Prüfungen desselben Geräts ergeben einen Gesamtbericht. Der Bericht lässt sich auch direkt aus dem Werkzeug per E-Mail versenden.

Auch für Ihre Systeme und KI-Agenten

Dieselbe Diagnose-Engine steht als REST-API und MCP-Server zur Verfügung, um sie in ein Instandhaltungssystem oder in KI-Assistenten wie Claude oder Cursor einzubinden. Das API-Handbuch (auf Englisch und Spanisch) erklärt die Aufrufe, die Felder und die Anbindung des MCP-Servers.

So starten Sie

  1. Öffnen Sie das Werkzeug unter Ressourcen › Werkzeuge › Diagnose von Hochspannungs-Leistungsschaltern.
  2. Geben Sie die Gerätedaten ein und wählen Sie das Regelwerk: IEC 62271 oder ANSI / IEEE C37.
  3. Importieren Sie die Aufzeichnung Ihres Analysators oder tragen Sie die Messwerte in die Reiter Widerstand, Zeiten, Spulen, Gas und Inspektion ein.
  4. Klicken Sie auf „Diagnose“ und laden Sie den Bericht herunter oder senden Sie ihn per E-Mail.

Das Ergebnis ist ein Richtwert und wird automatisch aus den eingegebenen Daten erzeugt: Werte und Anweisungen des Herstellers des Leistungsschalters haben stets Vorrang, und über die Wiederinbetriebnahme entscheidet die verantwortliche Fachkraft.

Bildnachweis

  1. Bildschirme des Werkzeugs mit einem Beispiel-Leistungsschalter: Amperis Products S.L.
