Diagnostic des disjoncteurs haute tension : le nouvel outil en ligne d’Amperis

Outil innovant d’Amperis qui transforme les essais de votre analyseur de disjoncteurs en un diagnostic selon IEC 62271 ou IEEE C37, avec rapport et plan d’action.

Outil innovant qui aide les utilisateurs d’équipements d’essai de disjoncteurs à transformer leurs mesures en diagnostic : Amperis lance le Diagnostic des disjoncteurs haute tension, un outil en ligne gratuit qui évalue les essais d’un disjoncteur selon les normes IEC 62271 ou ANSI / IEEE C37 et fournit le verdict, la cause probable de chaque constat et un plan d’action.

Un analyseur de disjoncteurs fournit en quelques minutes les temps d’ouverture et de fermeture, les courbes de course, les courants de bobine et les résistances de contact. Le plus difficile vient ensuite : décider si ces valeurs sont dans la tolérance, ce qu’elles indiquent lorsqu’elles ne le sont pas et que faire du disjoncteur. Cette interprétation dépend de la norme applicable, des données du constructeur et de l’expérience du technicien, et c’est précisément ce que le nouvel outil met à la portée de tous les utilisateurs.

Essayez-le dès maintenant : ouvrir le Diagnostic des disjoncteurs haute tension. Il fonctionne dans le navigateur, sans rien installer, en six langues.

De l’essai au diagnostic en une seule étape

Le technicien saisit les données de la plaque signalétique et les mesures dont il dispose —inutile de les avoir toutes— et l’outil évalue chaque essai séparément par rapport à son critère. Le résultat est organisé comme le ferait un ingénieur de maintenance :

  • Verdict : conforme, avec observation, non conforme ou critique, aligné sur les niveaux de dégradation de la littérature technique (sain, vulnérable, problématique et défaillance).
  • État par sous-système : mécanisme et temps ; commande, bobines et auxiliaires ; usure et contacts ; diélectrique et milieu de coupure.
  • Cause probable et action pour chaque constat, avec la norme ou la source qui fixe la limite.
  • Plan d’action regroupé par priorité : immédiate, avant la remise en service ou à la prochaine maintenance.
  • Indice de santé par paramètre et composite (CHI), selon la méthode de Dehghanian, Popovic et Kezunovic.

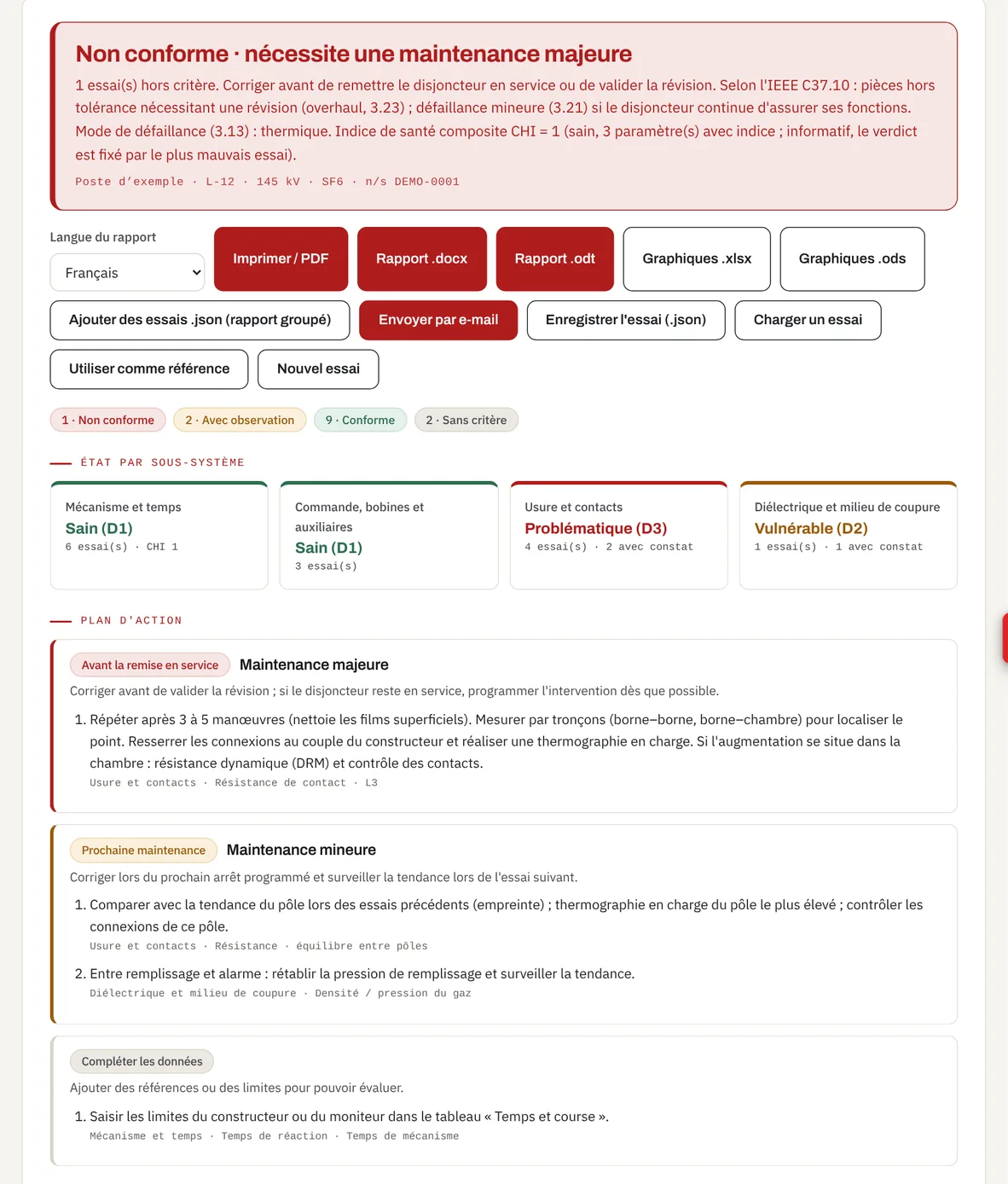

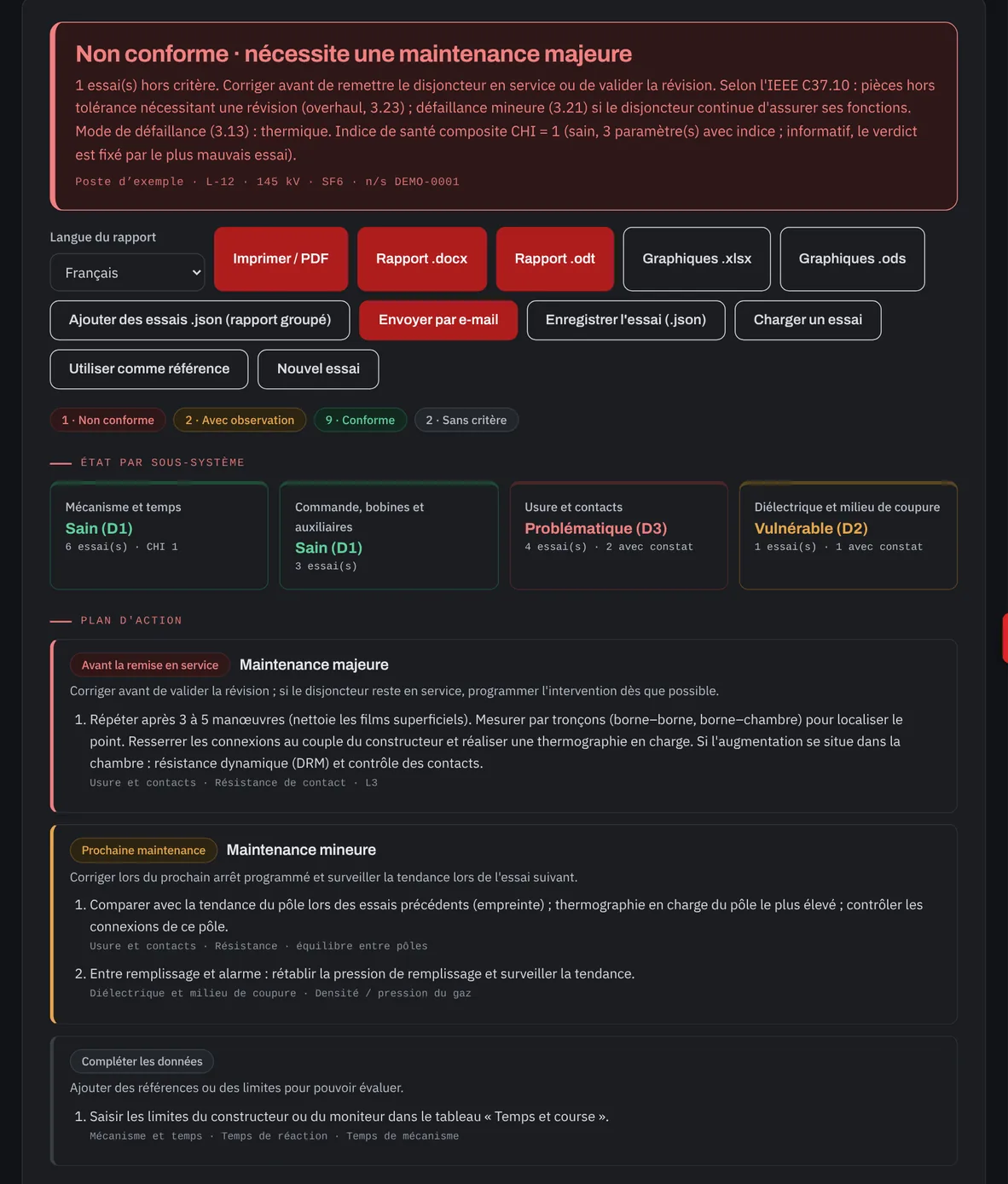

Onglet Diagnostic de l’outil d’Amperis : verdict « Non conforme · nécessite une maintenance majeure », état des quatre sous-systèmes et plan d’action par priorité pour un disjoncteur 145 kV au SF6.Onglet Diagnostic de l’outil d’Amperis : verdict « Non conforme · nécessite une maintenance majeure », état des quatre sous-systèmes et plan d’action par priorité pour un disjoncteur 145 kV au SF6.
Diagnostic d’un disjoncteur d’exemple 145 kV au SF6 : verdict, état par sous-système et plan d’action. Une résistance de contact élevée sur un pôle rend le sous-système usure et contacts « problématique ».

Vos courbes, lues et interprétées

L’outil importe directement les enregistrements de l’analyseur : COMTRADE (.cfg/.dat ou .cff), CSV ou TXT et feuilles de calcul Excel (.xlsx et .xls) ou LibreOffice Calc (.ods). Il détecte le format et l’usage de chaque voie et en extrait les temps par pôle, la course, la vitesse, la surcourse et le rebond, l’empreinte de la bobine (pic, creux t3 et coupure), la tension de commande pendant la manœuvre et les séquences O–F, F–O et O–FO, y compris la résistance dynamique (DRM).

Il rédige en outre une interprétation des courbes en langage technique : ce qui a été enregistré, ce que signifie chaque partie du courant de bobine, ce que la course révèle de l’amortisseur ou de la tringlerie et, s’il existe l’empreinte d’un essai antérieur, ce qui a changé et pourquoi.

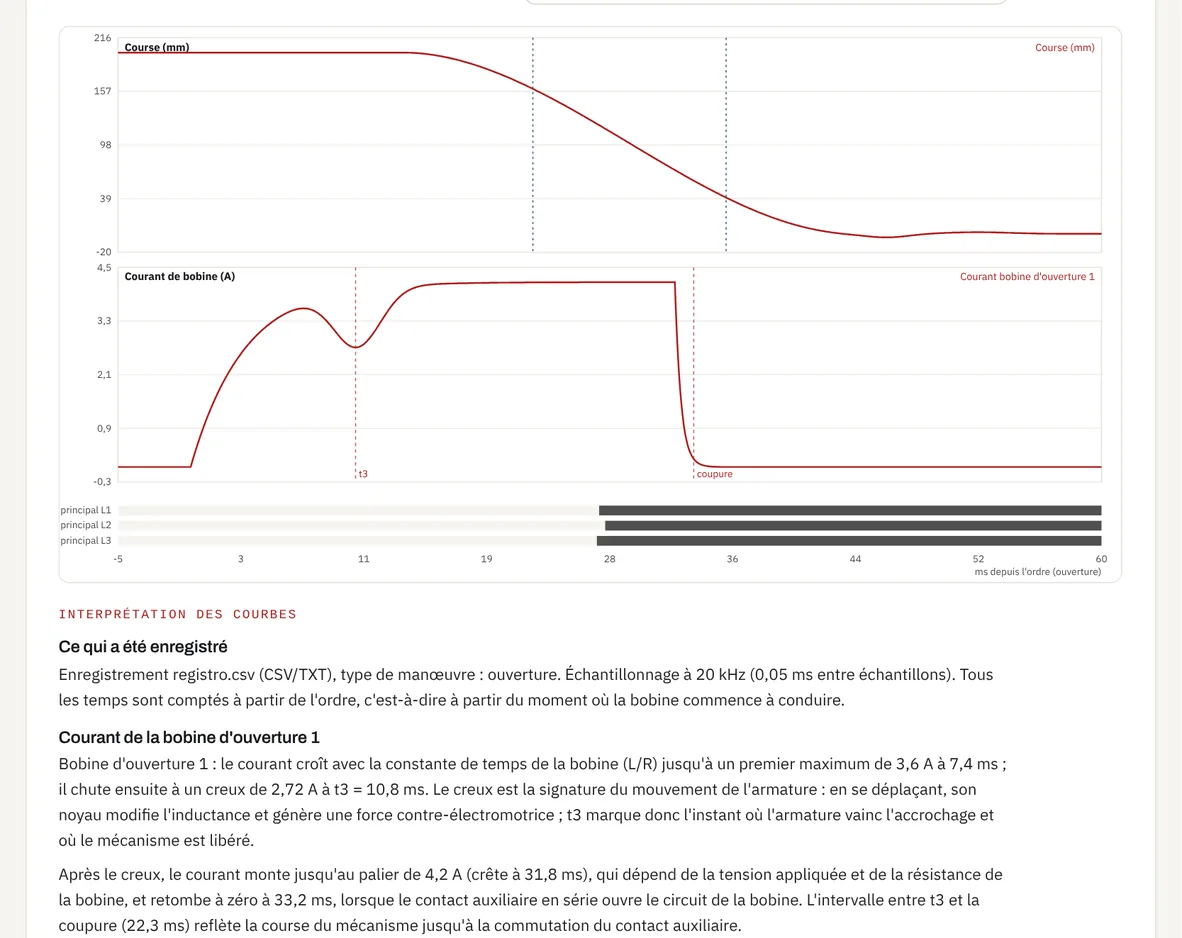

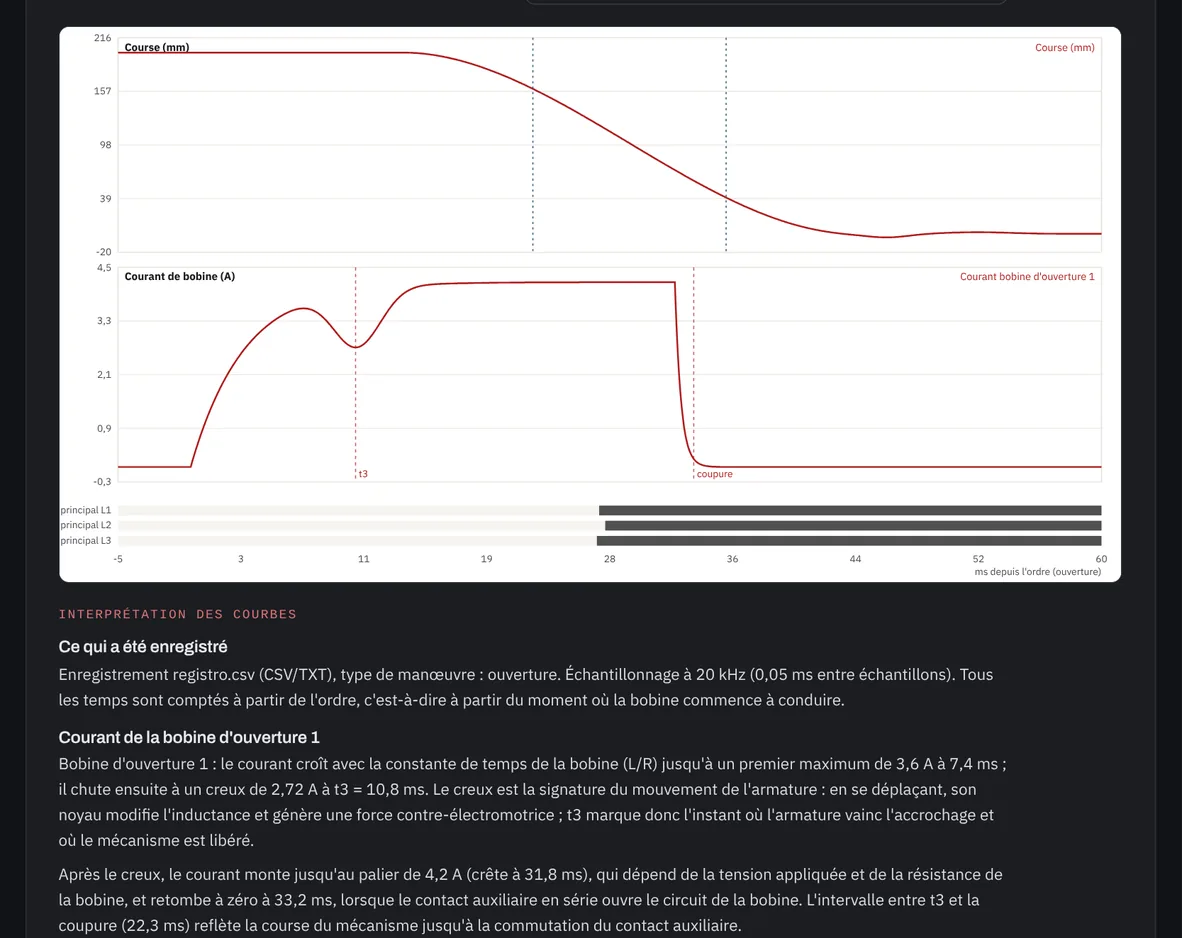

Onglet Enregistrement de l’outil : courbe de course, courant de la bobine d’ouverture avec le creux t3 et la coupure, et état des contacts principaux des trois pôles, suivis de l’interprétation écrite des courbes.Onglet Enregistrement de l’outil : courbe de course, courant de la bobine d’ouverture avec le creux t3 et la coupure, et état des contacts principaux des trois pôles, suivis de l’interprétation écrite des courbes.
Enregistrement d’une ouverture importé depuis un fichier CSV : course, courant de bobine avec t3 et coupure, contacts des trois pôles et début de l’interprétation automatique.

Critères IEC 62271 ou ANSI / IEEE C37, au choix

Chaque disjoncteur est évalué selon le référentiel applicable à l’installation : la série IEC 62271 (62271-1, -100, -110 et -203) ou ANSI / IEEE C37 (IEEE C37.04 et C37.10, ANSI C37.16 et C37.32). Parmi les essais évalués figurent les temps et la simultanéité entre pôles et entre chambres, la résistance du circuit principal, la tension minimale des déclencheurs, l’empreinte de bobine, la densité et la tendance de fuite du SF6, l’usure électrique cumulée, la résistance de préinsertion, les condensateurs de répartition et la thermographie. Lorsque la norme renvoie au constructeur, l’outil utilise sa référence et sa tolérance ou, à défaut, l’empreinte du disjoncteur lui-même.

Rapports, historique et tendances

Le diagnostic s’imprime ou se télécharge en PDF, Word (.docx) ou ODT, dans la langue de la page ou dans l’une des vingt-deux langues proposées, et les courbes s’exportent vers Excel et Calc avec leurs graphiques. Avec un compte gratuit, protégé par une vérification en deux étapes, les essais successifs de chaque disjoncteur sont enregistrés dans un historique qui calcule la tendance de chaque paramètre et le délai estimé avant ses limites ; plusieurs essais d’un même appareil donnent un rapport combiné. Le rapport peut aussi être envoyé par e-mail directement depuis l’outil.

Également pour vos systèmes et vos agents d’IA

Le même moteur de diagnostic est disponible sous forme d’API REST et de serveur MCP, pour l’intégrer à un système de gestion de la maintenance ou à des assistants d’IA comme Claude ou Cursor. Le manuel de l’API (en anglais) décrit les appels, les champs et la connexion du serveur MCP.

Pour commencer

  1. Ouvrez l’outil dans Ressources › Outils › Diagnostic des disjoncteurs haute tension.
  2. Saisissez les données de l’appareil et choisissez le référentiel : IEC 62271 ou ANSI / IEEE C37.
  3. Importez l’enregistrement de votre analyseur ou saisissez les mesures dans les onglets résistance, temps, bobines, gaz et inspection.
  4. Cliquez sur « Diagnostic » et téléchargez le rapport ou envoyez-le par e-mail.

Le résultat est indicatif et généré automatiquement à partir des données fournies : les valeurs et les instructions du constructeur du disjoncteur prévalent toujours, et la décision de remise en service appartient au technicien responsable.
