Herramienta innovadora que ayuda a los usuarios de equipos de prueba de interruptores a convertir sus medidas en un diagnóstico: Amperis pone en marcha el Diagnóstico de interruptores de alta tensión, una herramienta en línea y gratuita que evalúa los ensayos de un interruptor automático según las normas IEC 62271 o ANSI / IEEE C37 y devuelve el veredicto, la causa probable de cada hallazgo y un plan de actuación.
Un analizador de interruptores entrega en pocos minutos tiempos de apertura y cierre, curvas de recorrido, corrientes de bobina y resistencias de contacto. Lo difícil viene después: decidir si esos valores están dentro de tolerancia, qué indican cuando no lo están y qué hacer con el interruptor. Esa interpretación depende de la norma aplicable, de los datos del fabricante y de la experiencia del técnico, y es justo lo que la nueva herramienta pone al alcance de cualquier usuario.
Pruébela ahora: abrir el Diagnóstico de interruptores de alta tensión. Funciona en el navegador, sin instalar nada, en seis idiomas.
Del ensayo al diagnóstico en un solo paso

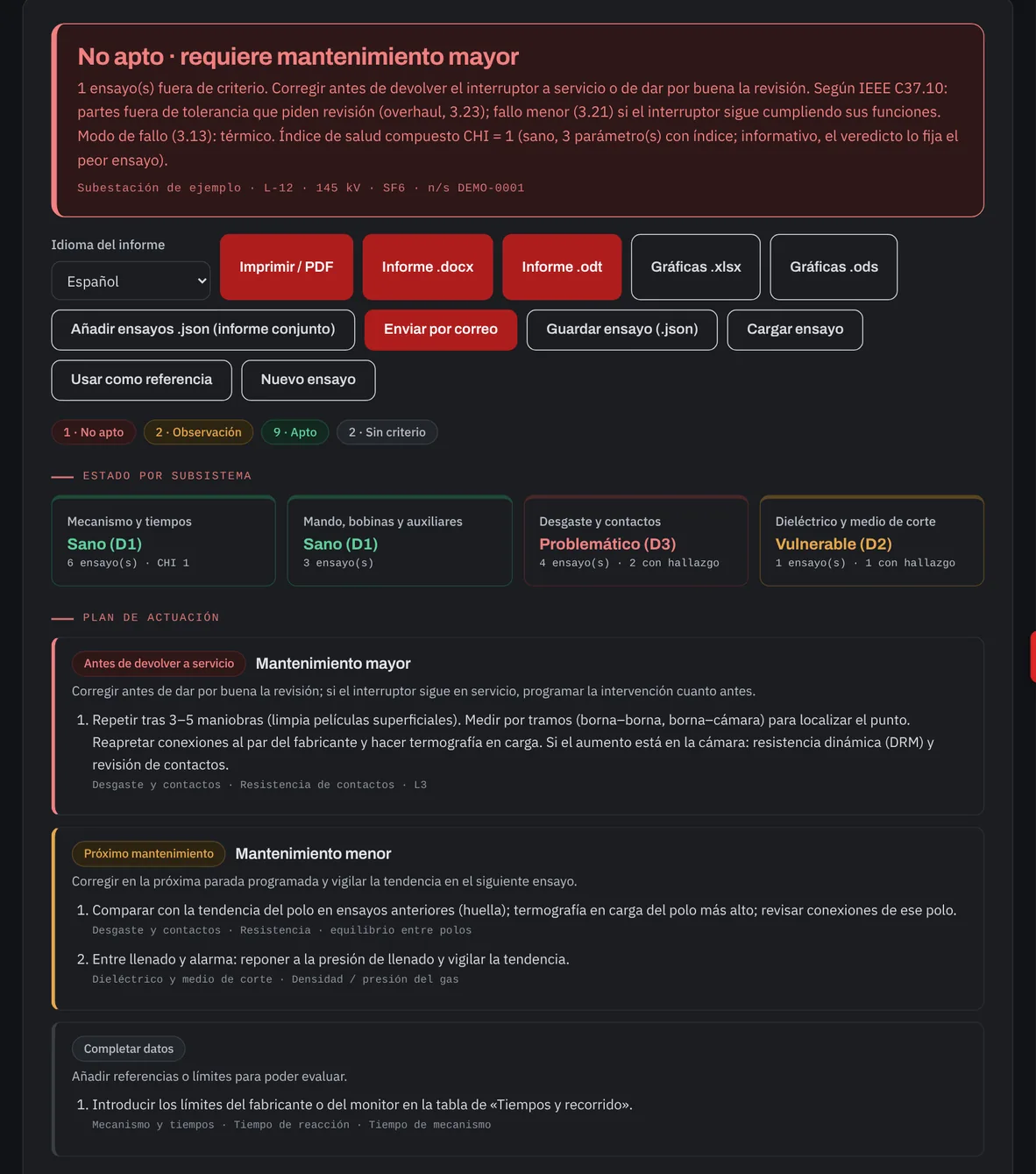

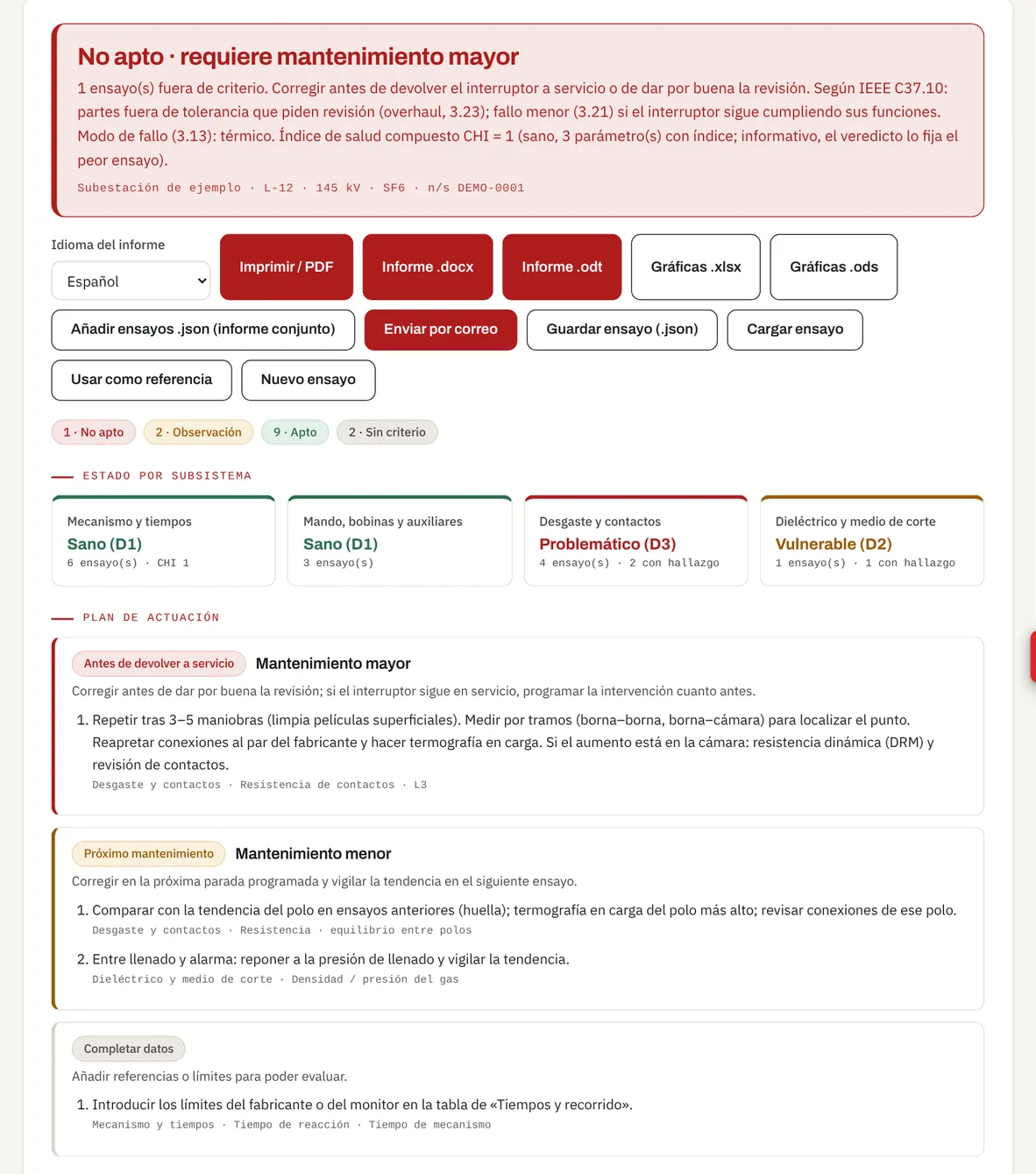

El técnico introduce los datos de placa y las medidas de que disponga —no hace falta tenerlas todas— y la herramienta evalúa cada ensayo por separado frente a su criterio. El resultado se organiza como lo haría un ingeniero de mantenimiento:
- Veredicto: apto, con observación, no apto o crítico, alineado con las bandas de deterioro de la literatura técnica (sano, vulnerable, problemático y fallo).
- Estado por subsistema: mecanismo y tiempos; mando, bobinas y auxiliares; desgaste y contactos; dieléctrico y medio de corte.
- Causa probable y acción de cada hallazgo, con la norma o la fuente que fija el límite.
- Plan de actuación agrupado por prioridad: inmediata, antes de devolver a servicio o en el próximo mantenimiento.
- Índice de salud por parámetro y compuesto (CHI), según el método de Dehghanian, Popovic y Kezunovic.

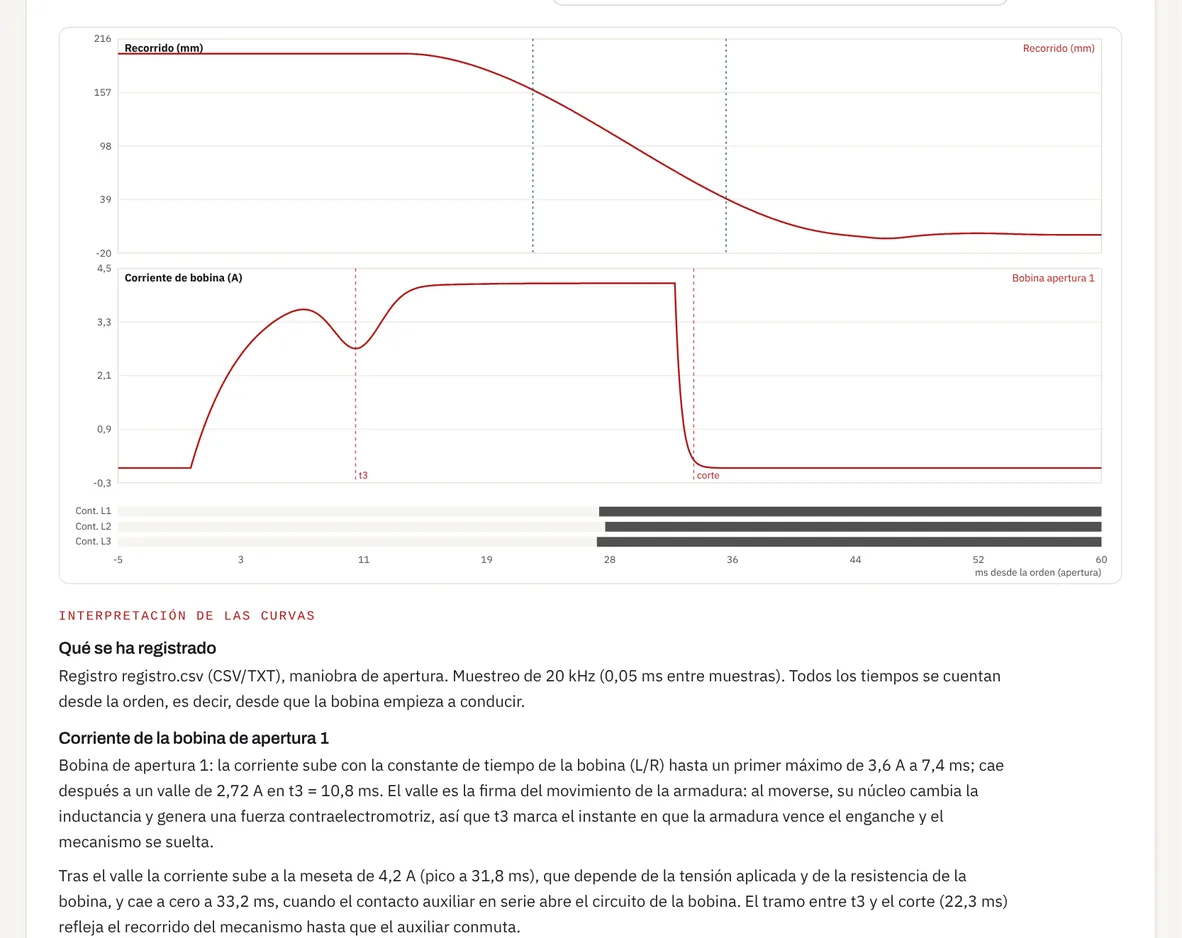

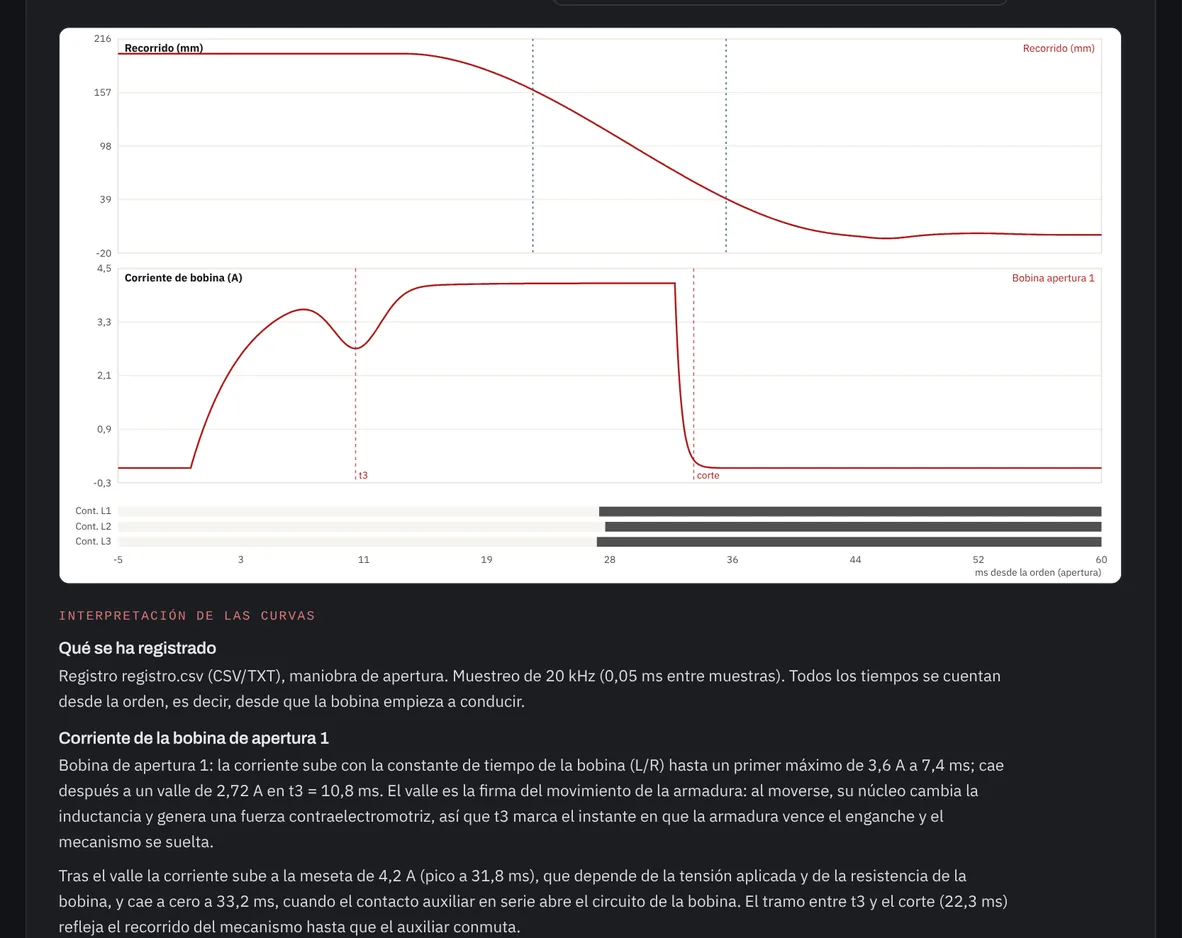

Sus curvas, leídas e interpretadas
La herramienta importa directamente los registros del analizador: COMTRADE (.cfg/.dat o .cff), CSV o TXT y hojas de cálculo Excel (.xlsx y .xls) o LibreOffice Calc (.ods). Detecta el formato y el uso de cada canal y extrae los tiempos por polo, la carrera, la velocidad, el sobrerrecorrido y el rebote, la firma de la bobina (pico, valle t3 y corte), la tensión de mando durante la maniobra y las secuencias O–C, C–O y O–C–O, incluida la resistencia dinámica (DRM).
Además, escribe una interpretación de las curvas en lenguaje técnico: qué se registró, qué significa cada tramo de la corriente de bobina, qué dice el recorrido del amortiguador o del varillaje y, si existe una huella de un ensayo anterior, qué ha cambiado y por qué puede haber cambiado.
Criterios IEC 62271 o ANSI / IEEE C37, a elegir
Cada interruptor se evalúa con el marco normativo que corresponda a la instalación: la serie IEC 62271 (62271-1, -100, -110 y -203) o ANSI / IEEE C37 (IEEE C37.04 y C37.10, ANSI C37.16 y C37.32). Entre los ensayos evaluados están los tiempos y la simultaneidad entre polos y entre cámaras, la resistencia del circuito principal, la tensión mínima de los disparadores, la firma de bobina, la densidad y la tendencia de fuga del SF6, el desgaste eléctrico acumulado, la resistencia de preinserción, los condensadores de reparto y la termografía. Donde la norma remite al fabricante, la herramienta usa su referencia y su tolerancia o, si no las hay, la huella del propio interruptor.
Informes, historial y tendencias
El diagnóstico se imprime o se descarga en PDF, Word (.docx) u ODT, en el idioma de la página o en cualquiera de veintidós idiomas, y las curvas se exportan a Excel y a Calc con sus gráficas. Con una cuenta gratuita, protegida con verificación en dos pasos, los ensayos sucesivos de cada interruptor se guardan en un historial que calcula la tendencia de cada parámetro y el plazo estimado hasta sus límites; con varios ensayos del mismo equipo se obtiene un informe conjunto. El informe también se puede enviar por correo directamente desde la herramienta.
También para sus sistemas y agentes de IA
El mismo motor de diagnóstico está disponible como API REST y servidor MCP, para integrarlo en un sistema de gestión del mantenimiento o en asistentes de IA como Claude o Cursor. El manual de la API explica las llamadas, los campos y la conexión del servidor MCP.
Cómo empezar
- Abra la herramienta en Recursos › Herramientas › Diagnóstico de interruptores de alta tensión.
- Introduzca los datos del equipo y elija el marco normativo: IEC 62271 o ANSI / IEEE C37.
- Importe el registro de su analizador o escriba las medidas en las pestañas de resistencia, tiempos, bobinas, gas e inspección.
- Pulse «Diagnóstico» y descargue el informe o envíelo por correo.
El resultado es orientativo y se genera automáticamente con los datos facilitados: prevalecen siempre los valores y las instrucciones del fabricante del interruptor, y la decisión de devolverlo a servicio corresponde al técnico responsable.
Créditos de las imágenes
- Pantallas de la herramienta, con un interruptor de ejemplo: Amperis Products S.L.
Las normas se citan por su nombre; este artículo no reproduce su texto, que debe consultarse en su edición oficial. El Diagnóstico de interruptores de alta tensión es una herramienta orientativa: el software puede contener errores y los ensayos deben contrastarse con el fabricante del interruptor.
