Ferramenta inovadora que ajuda os utilizadores de equipamentos de ensaio de disjuntores a transformar as suas medições num diagnóstico: a Amperis lança o Diagnóstico de disjuntores de alta tensão, uma ferramenta online gratuita que avalia os ensaios de um disjuntor segundo as normas IEC 62271 ou ANSI / IEEE C37 e devolve o veredicto, a causa provável de cada constatação e um plano de ação.
Um analisador de disjuntores fornece em poucos minutos os tempos de abertura e fecho, as curvas de deslocamento, as correntes de bobina e as resistências de contacto. O mais difícil vem depois: decidir se esses valores estão dentro da tolerância, o que indicam quando não estão e o que fazer com o disjuntor. Essa interpretação depende da norma aplicável, dos dados do fabricante e da experiência do técnico, e é precisamente isso que a nova ferramenta coloca ao alcance de qualquer utilizador.
Experimente agora: abrir o Diagnóstico de disjuntores de alta tensão. Funciona no navegador, sem instalar nada, em seis idiomas.
Do ensaio ao diagnóstico num só passo

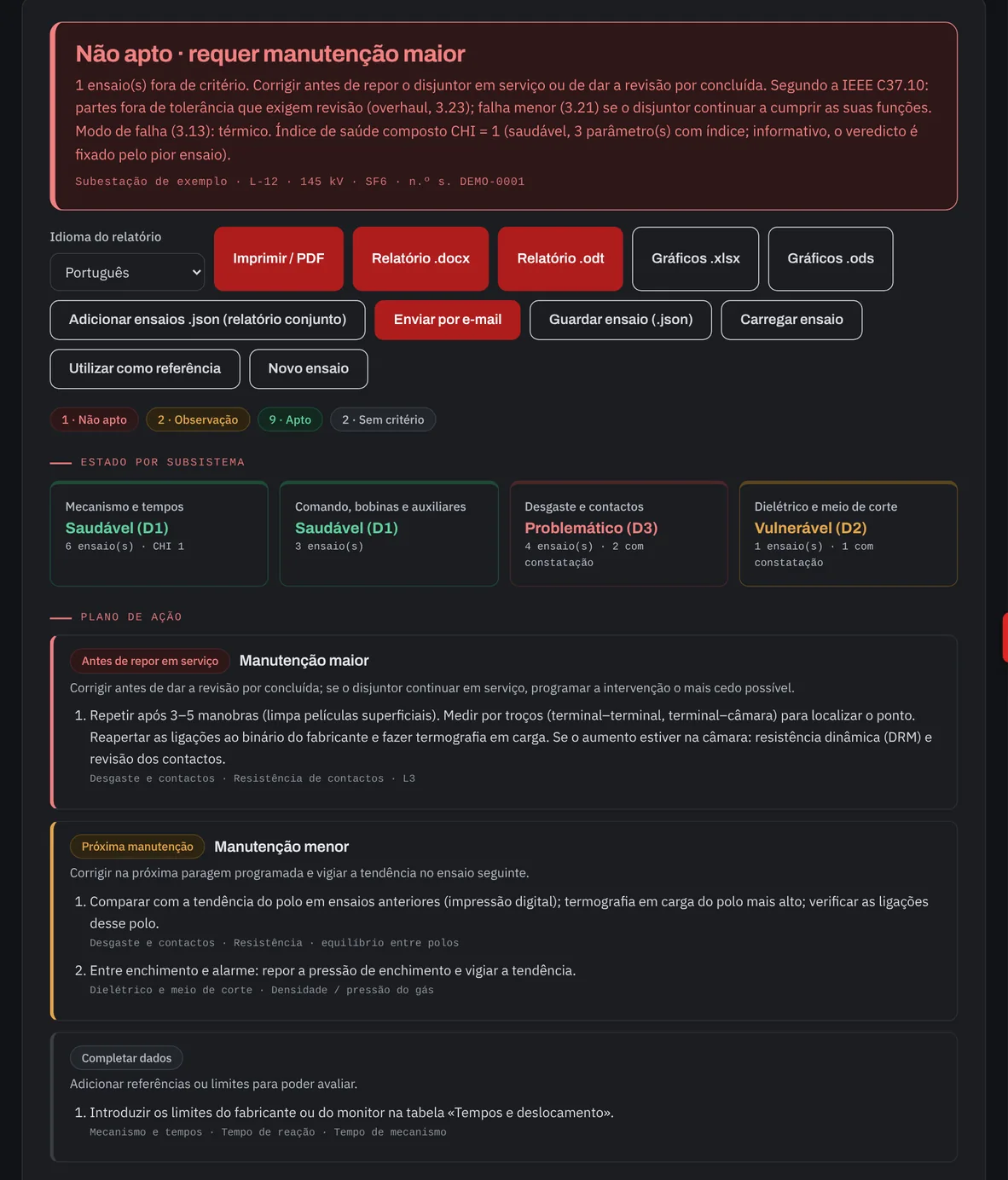

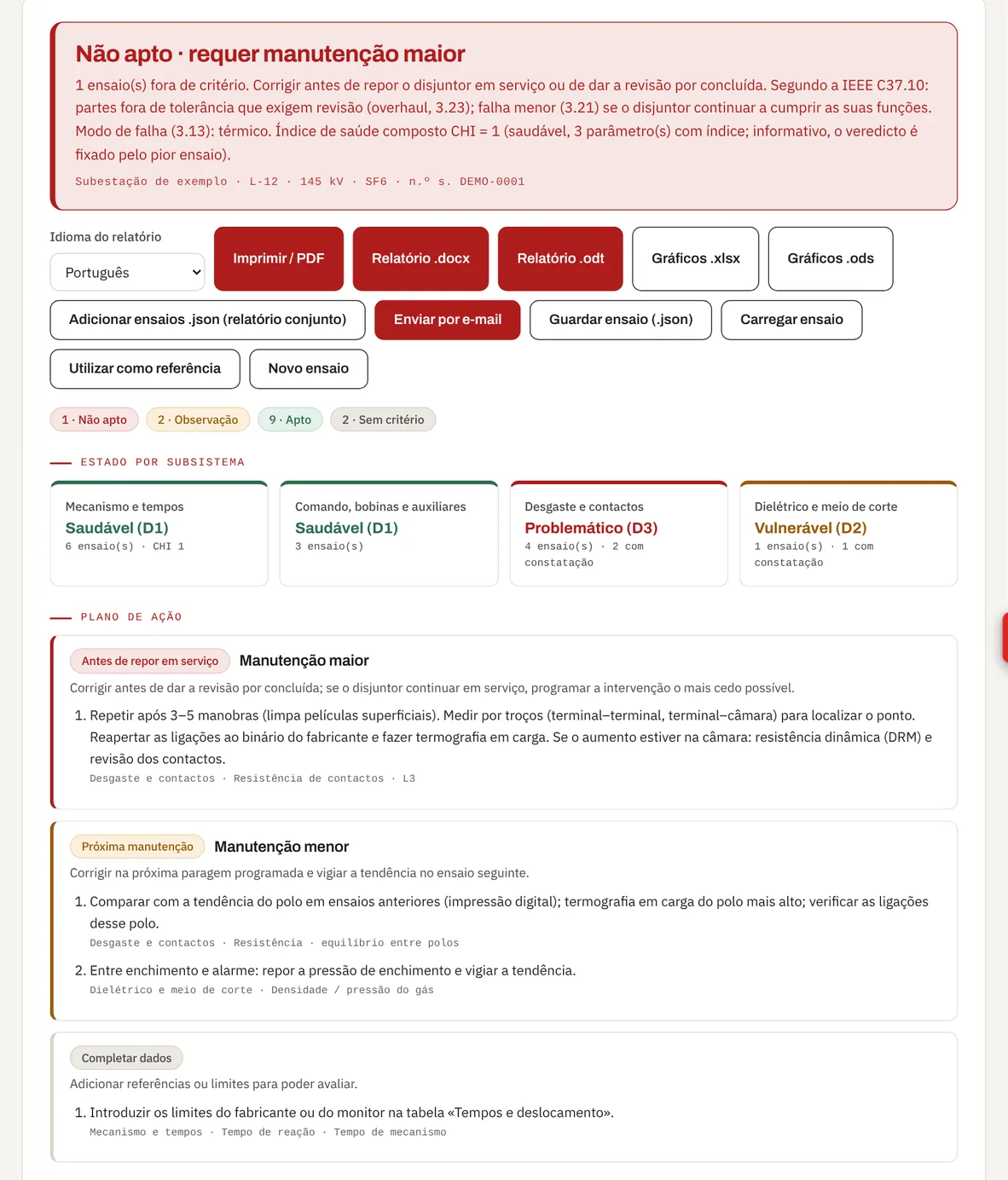

O técnico introduz os dados da chapa de características e as medições de que dispõe —não é preciso tê-las todas— e a ferramenta avalia cada ensaio separadamente face ao seu critério. O resultado organiza-se como o faria um engenheiro de manutenção:
- Veredicto: apto, com observação, não apto ou crítico, alinhado com as bandas de deterioração da literatura técnica (são, vulnerável, problemático e falha).
- Estado por subsistema: mecanismo e tempos; comando, bobinas e auxiliares; desgaste e contactos; dielétrico e meio de corte.
- Causa provável e ação de cada constatação, com a norma ou a fonte que fixa o limite.
- Plano de ação agrupado por prioridade: imediata, antes de voltar ao serviço ou na próxima manutenção.
- Índice de saúde por parâmetro e composto (CHI), segundo o método de Dehghanian, Popovic e Kezunovic.
As suas curvas, lidas e interpretadas

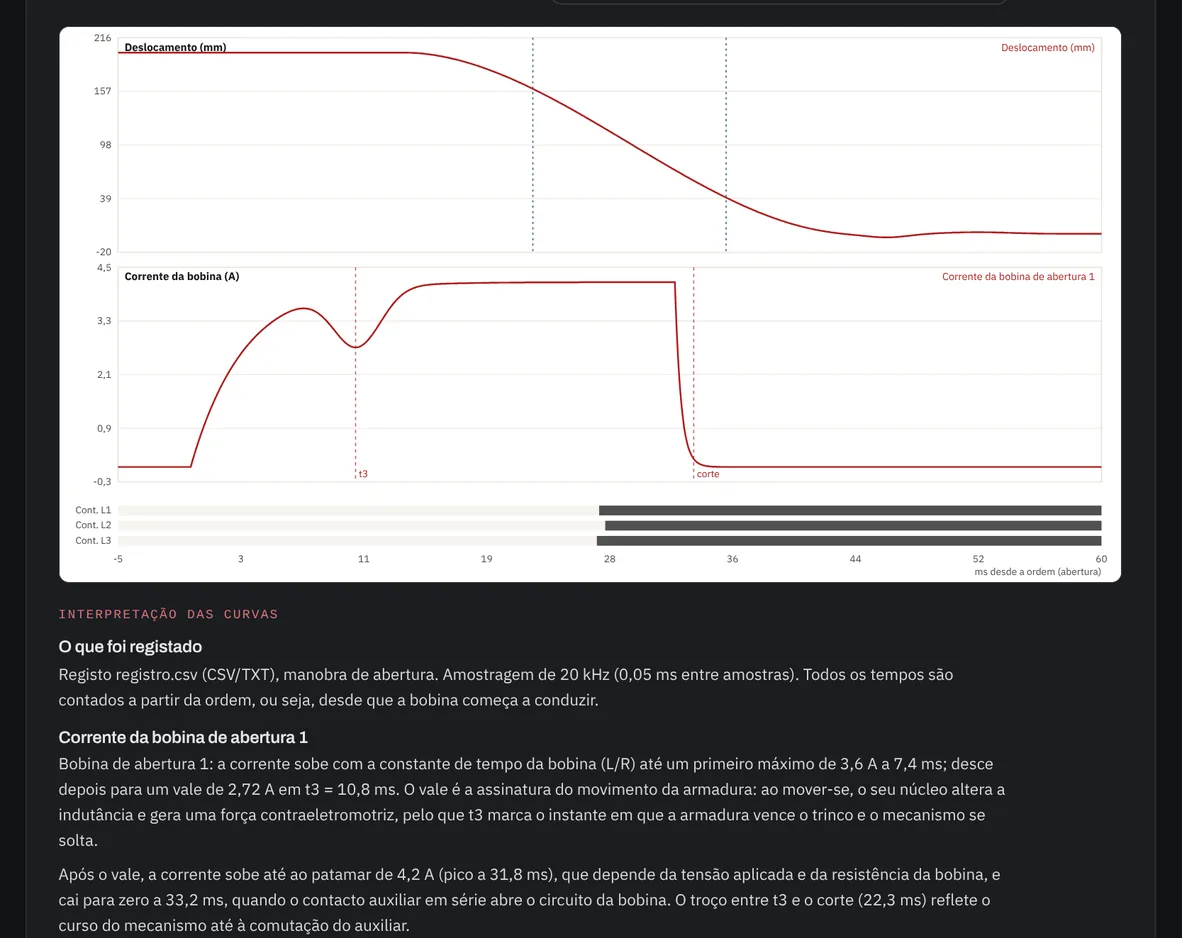

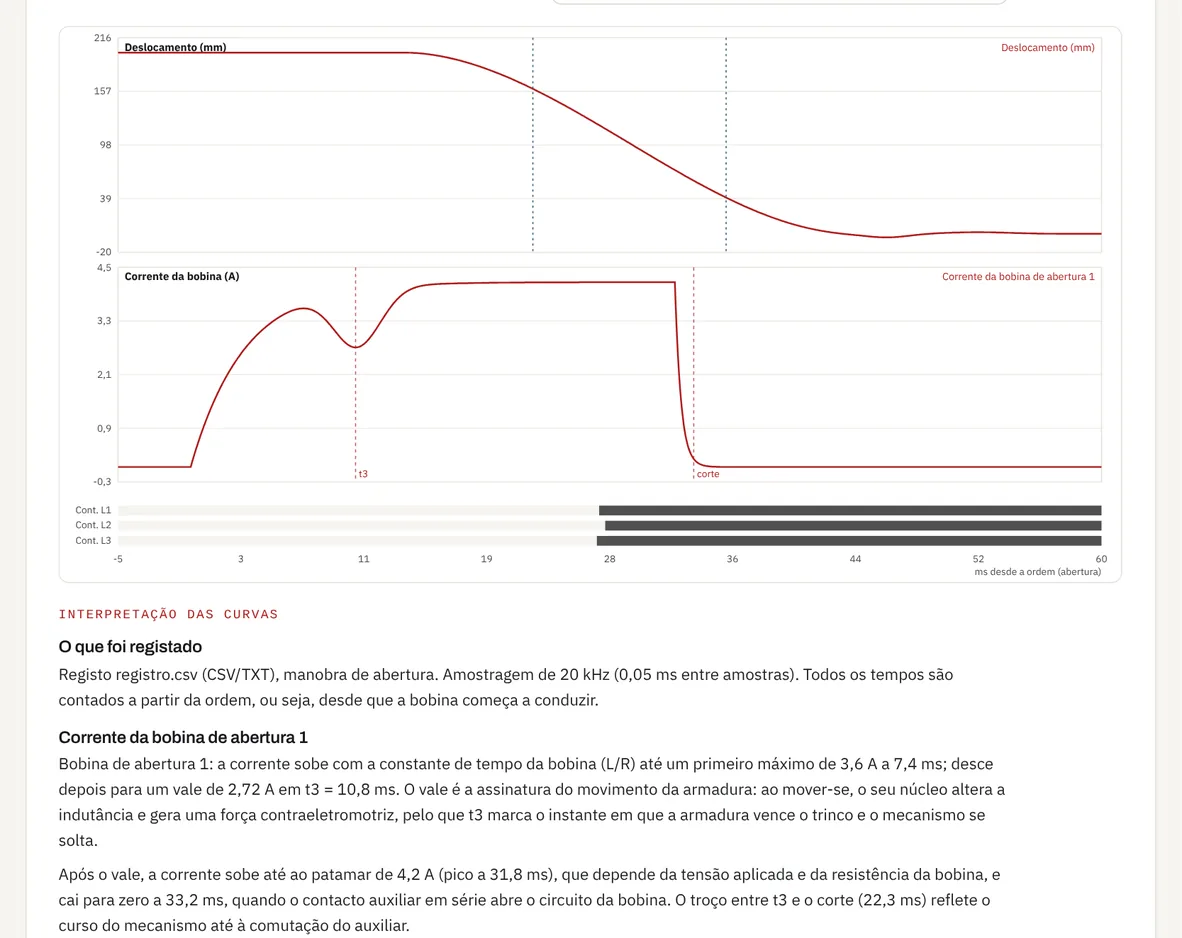

A ferramenta importa diretamente os registos do analisador: COMTRADE (.cfg/.dat ou .cff), CSV ou TXT e folhas de cálculo Excel (.xlsx e .xls) ou LibreOffice Calc (.ods). Deteta o formato e a função de cada canal e extrai os tempos por polo, o curso, a velocidade, o sobrecurso e o ressalto, a assinatura da bobina (pico, vale t3 e corte), a tensão de comando durante a manobra e as sequências O–C, C–O e O–C–O, incluindo a resistência dinâmica (DRM).
Escreve também uma interpretação das curvas em linguagem técnica: o que foi registado, o que significa cada troço da corrente de bobina, o que o deslocamento revela sobre o amortecedor ou as articulações e, se existir a assinatura de um ensaio anterior, o que mudou e porquê.
Critérios IEC 62271 ou ANSI / IEEE C37, à escolha
Cada disjuntor é avaliado com o referencial que corresponde à instalação: a série IEC 62271 (62271-1, -100, -110 e -203) ou ANSI / IEEE C37 (IEEE C37.04 e C37.10, ANSI C37.16 e C37.32). Entre os ensaios avaliados estão os tempos e a simultaneidade entre polos e entre câmaras, a resistência do circuito principal, a tensão mínima dos disparadores, a assinatura de bobina, a densidade e a tendência de fuga do SF6, o desgaste elétrico acumulado, a resistência de pré-inserção, os condensadores de repartição e a termografia. Quando a norma remete para o fabricante, a ferramenta usa a sua referência e tolerância ou, na sua falta, a assinatura do próprio disjuntor.
Relatórios, histórico e tendências
O diagnóstico imprime-se ou descarrega-se em PDF, Word (.docx) ou ODT, no idioma da página ou em qualquer um de vinte e dois idiomas, e as curvas exportam-se para Excel e Calc com os respetivos gráficos. Com uma conta gratuita, protegida por verificação em dois passos, os ensaios sucessivos de cada disjuntor ficam guardados num histórico que calcula a tendência de cada parâmetro e o prazo estimado até aos seus limites; vários ensaios do mesmo equipamento dão origem a um relatório conjunto. O relatório também pode ser enviado por e-mail diretamente da ferramenta.
Também para os seus sistemas e agentes de IA
O mesmo motor de diagnóstico está disponível como API REST e servidor MCP, para o integrar num sistema de gestão da manutenção ou em assistentes de IA como o Claude ou o Cursor. O manual da API (em espanhol e inglês) explica as chamadas, os campos e a ligação do servidor MCP.
Como começar
- Abra a ferramenta em Recursos › Ferramentas › Diagnóstico de disjuntores de alta tensão.
- Introduza os dados do equipamento e escolha o referencial: IEC 62271 ou ANSI / IEEE C37.
- Importe o registo do seu analisador ou escreva as medições nos separadores de resistência, tempos, bobinas, gás e inspeção.
- Clique em «Diagnóstico» e descarregue o relatório ou envie-o por e-mail.
O resultado é orientativo e gerado automaticamente com os dados fornecidos: prevalecem sempre os valores e as instruções do fabricante do disjuntor, e a decisão de o devolver ao serviço cabe ao técnico responsável.
Créditos das imagens
- Ecrãs da ferramenta, com um disjuntor de exemplo: Amperis Products S.L.
As normas são citadas pelo nome; este artigo não reproduz o seu texto, que deve ser consultado na edição oficial. O Diagnóstico de disjuntores de alta tensão é uma ferramenta orientativa: o software pode conter erros e os ensaios devem ser confirmados com o fabricante do disjuntor.
