Para localizar el pararrayos de óxido metálico defectuoso que provoca interferencias de radio o televisión hay que comprobar cada pararrayos por contacto, con la línea en tensión, mediante un detector de descargas parciales, porque los localizadores direccionales de radiofrecuencia no permiten señalar el pararrayos concreto. El PADD hace esa comprobación en líneas aéreas de hasta 69 kV (45 kV fase-neutro): su electrodo de gancho se apoya en el conductor desnudo junto al pararrayos, detecta la descarga por radiofrecuencia de banda ultraancha y la indica en 6 niveles repartidos en 2 zonas de color, con aviso sonoro en los niveles más altos.
Datos clave del PADD
- Aplicación: pararrayos de óxido metálico, transformadores secos, pasatapas y aisladores de redes de media tensión, en líneas aéreas en tensión de hasta 69 kV (45 kV fase-neutro).
- Principio de detección: método por contacto directo con detección de radiofrecuencia de banda ultraancha; el electrodo se aplica sobre el conductor desnudo, lo más cerca posible del pararrayos que se comprueba.
- Indicación: 6 niveles en 2 zonas de color, 3 bajos en azul y 3 elevados en rojo, con señal sonora en los niveles más altos; la zona roja señala descarga parcial o chisporroteo en el interior o en la superficie del pararrayos.
- Localización: al comprobar cada pararrayos por separado en una instalación aérea trifásica, identifica el que causa las interferencias y evita sustituir pararrayos que no están defectuosos.
- Verificación: función Auto-Test antes de cada uso, indicador independiente del estado de la pila y piloto de encendido que pasa de parpadeo lento a luz fija al detectar la tensión de la línea.
- Equipo: unidad de mano muy ligera para una sola persona, con adaptador universal integrado para barra de manipulación aislada, electrodo de gancho de 60 mm de serie (tipo Y como alternativa), 1 pila alcalina de 9 V y maleta de transporte.
Ventajas
Localización precisa del pararrayos defectuoso
A diferencia de los equipos de detección direccional de radiofrecuencia, el PADD identifica con exactitud el pararrayo concreto que origina las interferencias de radio o televisión, de modo que solo hay que sustituir la pieza defectuosa.
Indicación en dos zonas y seis niveles
Los indicadores luminosos del PADD se reparten en dos zonas: la azul señala tres niveles bajos de descarga parcial y la roja tres niveles elevados, con una señal sonora adicional en actividad muy alta.
Verificación previa con la función Auto-Test
El equipo incorpora una función Auto-Test que confirma el correcto funcionamiento del detector antes de cada inspección, junto con un indicador propio del estado de las pilas.
Diseño ligero y preparado para pértiga aislante
El PADD es un equipo muy ligero, adaptado al uso en tensión y compatible con un adaptador para barra de manipulación aislada; se transporta en una maleta incluida con sus electrodos.
Aplicaciones
- Detección de descargas parciales en pararrayos de óxido metálico instalados en líneas aéreas de hasta 69 kV.
- Inspección de transformadores secos, pasatapas y aisladores de media tensión en servicio.
- Localización del pararrayo concreto que causa interferencias de radio o televisión en la zona.
- Programas de mantenimiento preventivo de pararrayos en redes de distribución aérea.
Acerca del producto

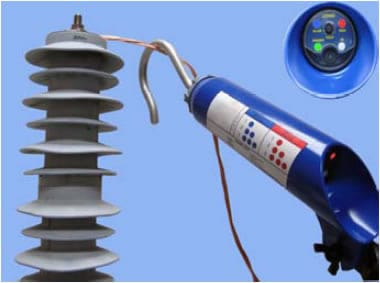

El equipo se compone de una unidad de mano con electrodo de contacto en forma de gancho, que se aplica sobre el cable desnudo con tensión cerca del pararrayos que se quiere comprobar. Un panel de indicadores luminosos, en dos zonas de color, muestra el nivel de la descarga parcial, y una señal sonora se activa si la actividad es muy elevada.
La unidad incorpora un adaptador universal para barra de manipulación aislada, que evita el contacto directo del operario con la parte energizada, además de una función Auto-Test que verifica el funcionamiento antes de cada uso. Se alimenta con una pila alcalina de 9 V y se transporta en una maleta con sus electrodos.
Accesorios disponibles: electrodo de contacto tipo gancho de 60 mm, electrodo de contacto tipo Y, adaptador para barra de manipulación aislada y maleta de transporte.
Especificaciones técnicas
| Tensión máxima de línea | Hasta 69 kV (45 kV fase-neutro) |
| Niveles de indicación | 6 niveles en 2 zonas de color: 3 bajos (azul) y 3 elevados (rojo) |
| Tipo de indicación | Visual y sonora |
| Autocomprobación | Función Auto-Test integrada |
| Adaptador para pértiga | Adaptador universal integrado para barra de manipulación aislada |
| Alimentación | 1 pila alcalina de 9 V, incluida |
| Indicador de batería | Indicador del estado de las pilas |
| Peso y maleta | Equipo muy ligero; maleta de transporte incluida |
| Tecnología de detección | Contacto directo con detección de radiofrecuencia de banda ultraancha, para líneas en tensión |
| Electrodo de contacto | Gancho de 60 mm de serie; electrodo tipo Y como alternativa |
| Manejo | Por una sola persona |
Preguntas frecuentes
¿Cómo sé que el PADD está apoyado sobre una línea con tensión?
Al encender el PADD, el piloto de encendido parpadea lentamente; cuando el electrodo de gancho toca el conductor y el equipo detecta la tensión de la línea, el piloto queda fijo. Antes de cada inspección, la función Auto-Test confirma que el detector funciona correctamente.
¿Por qué el PADD localiza el pararrayos defectuoso mejor que un localizador de interferencias de radiofrecuencia?
Un localizador direccional de radiofrecuencia solo señala el apoyo de donde proceden las interferencias, no el pararrayos concreto. El PADD se aplica por contacto junto a cada pararrayos de la instalación trifásica, de modo que identifica el defectuoso y solo hay que sustituir ese.
¿Es necesario tocar el conductor para medir?
Sí. El PADD funciona por contacto directo: el electrodo de gancho se aplica sobre el cable desnudo con tensión, tan cerca como sea posible del pararrayos que se quiere comprobar.
¿Cuántos niveles de indicación tiene?
Seis, repartidos en dos zonas de color: la zona azul indica tres niveles bajos de descarga parcial y la zona roja tres niveles elevados.
¿Puede utilizarse con la línea en tensión?
Sí, el equipo está diseñado para su uso en líneas aéreas energizadas de media tensión, hasta 69 kV, mediante un adaptador para barra de manipulación aislada.
¿Qué accesorios incluye o admite?
El electrodo de contacto tipo gancho de 60 mm, el electrodo tipo Y como alternativa, el adaptador para pértiga y la maleta de transporte.
