Detetor portátil de descargas parciais para pára-raios e acessórios aéreos de média tensão, com indicação visual e sonora em duas zonas.
Para localizar o pára-raios de óxido metálico defeituoso que provoca interferências de rádio ou televisão, é preciso verificar cada pára-raios por contacto, com a linha sob tensão, com um detetor de descargas parciais, porque os localizadores direcionais de radiofrequência não permitem apontar o pára-raios concreto. O PADD faz essa verificação em linhas aéreas até 69 kV (45 kV fase-neutro): o seu elétrodo de gancho apoia-se no condutor nu junto ao pára-raios, deteta a descarga por radiofrequência de banda ultralarga e indica-a em 6 níveis distribuídos por 2 zonas de cor, com aviso sonoro nos níveis mais altos.
Dados principais do PADD
- Aplicação: pára-raios de óxido metálico, transformadores secos, buchas e isoladores de redes de média tensão, em linhas aéreas sob tensão até 69 kV (45 kV fase-neutro).
- Princípio de deteção: método por contacto direto com deteção de radiofrequência de banda ultralarga; o elétrodo aplica-se sobre o condutor nu, o mais próximo possível do pára-raios a verificar.
- Indicação: 6 níveis em 2 zonas de cor, 3 baixos a azul e 3 elevados a vermelho, com sinal sonoro nos níveis mais altos; a zona vermelha assinala descarga parcial ou faiscamento no interior ou na superfície do pára-raios.
- Localização: ao verificar cada pára-raios em separado numa instalação aérea trifásica, identifica o que causa as interferências e evita substituir pára-raios que não estão defeituosos.
- Verificação: função Auto-Test antes de cada utilização, indicador independente do estado da pilha e piloto de ligação que passa de intermitência lenta a luz fixa ao detetar a tensão da linha.
- Equipamento: unidade de mão muito leve para uma só pessoa, com adaptador universal integrado para barra de manuseamento isolada, elétrodo de gancho de 60 mm de série (tipo Y como alternativa), 1 pilha alcalina de 9 V e mala de transporte.
Vantagens
Localização precisa do pára-raios defeituoso
Ao contrário dos equipamentos de deteção direcional de radiofrequência, o PADD identifica com exatidão qual o pára-raios concreto que origina as interferências de rádio ou televisão, pelo que só é necessário substituir a peça defeituosa.
Indicação em duas zonas e seis níveis
Os indicadores luminosos do PADD distribuem-se em duas zonas: a azul assinala três níveis baixos de descarga parcial e a vermelha três níveis elevados, com um sinal sonoro adicional em atividade muito elevada.
Verificação prévia com a função Auto-Test
O equipamento incorpora uma função Auto-Test que confirma o correto funcionamento do detetor antes de cada inspeção, com um indicador próprio do estado das pilhas.
Design leve e preparado para vara isolante
O PADD é um equipamento muito leve, adaptado à utilização sob tensão e compatível com um adaptador para barra de manuseamento isolada, transportando-se numa mala incluída juntamente com os seus elétrodos de contacto.
Aplicações
- Deteção de descargas parciais em pára-raios de óxido metálico instalados em linhas aéreas até 69 kV.
- Inspeção de transformadores secos, buchas e isoladores de média tensão em serviço.
- Localização do pára-raios concreto que causa interferências de rádio ou televisão na zona.
- Programas de manutenção preventiva de pára-raios em redes aéreas de distribuição.
Acerca do produto

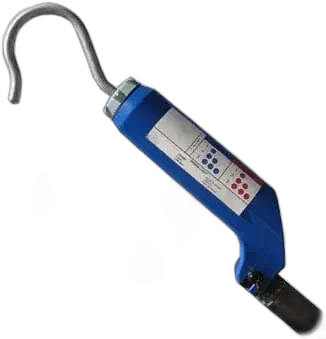

O equipamento é composto por uma unidade de mão com elétrodo de contacto em forma de gancho, aplicada sobre o cabo nu sob tensão próximo do pára-raios a verificar. Um painel de indicadores luminosos, em duas zonas de cor, mostra o nível da descarga parcial, e um sinal sonoro ativa-se se a atividade for muito elevada.
A unidade integra um adaptador universal para barra de manuseamento isolada, evitando o contacto direto do operador com a parte energizada, além de uma função Auto-Test que verifica o funcionamento antes de cada utilização. É alimentada por uma pilha alcalina de 9 V e transporta-se numa mala incluída com os seus elétrodos de contacto.
Acessórios disponíveis: elétrodo de contacto tipo gancho de 60 mm, elétrodo de contacto tipo Y, adaptador para barra de manuseamento isolada e mala de transporte.
Especificações técnicas
| Tensão máxima de linha | Até 69 kV (45 kV fase-neutro) |
| Níveis de indicação | 6 níveis em 2 zonas de cor: 3 baixos (azul) e 3 elevados (vermelho) |
| Tipo de indicação | Visual e sonora |
| Autoteste | Função Auto-Test integrada |
| Adaptador para vara | Adaptador universal integrado para barra de manuseamento isolada |
| Alimentação | 1 pilha alcalina de 9 V, incluída |
| Indicador de bateria | Indicador do estado das pilhas |
| Peso e mala | Equipamento muito leve; mala de transporte incluída |
| Tecnologia de deteção | Contacto direto com deteção de radiofrequência de banda ultralarga, para linhas sob tensão |
| Elétrodo de contacto | Gancho de 60 mm de série; elétrodo tipo Y como alternativa |
| Manuseamento | Por uma só pessoa |
Perguntas frequentes
Como sei que o PADD está apoiado numa linha sob tensão?
Ao ligar o PADD, o piloto de ligação pisca lentamente; quando o elétrodo de gancho toca no condutor e o equipamento deteta a tensão da linha, o piloto fica fixo. Antes de cada inspeção, a função Auto-Test confirma que o detetor funciona corretamente.
Porque é que o PADD localiza o pára-raios defeituoso melhor do que um localizador de interferências de radiofrequência?
Um localizador direcional de radiofrequência só indica o apoio de onde vêm as interferências, não o pára-raios concreto. O PADD aplica-se por contacto junto a cada pára-raios da instalação trifásica, pelo que identifica o defeituoso e só é necessário substituir esse.
É necessário tocar no condutor para medir?
Sim. O PADD funciona por contacto direto: o elétrodo de gancho aplica-se sobre o cabo nu sob tensão, o mais próximo possível do pára-raios a verificar.
Quantos níveis de indicação tem?
Seis, distribuídos em duas zonas de cor: a zona azul indica três níveis baixos de descarga parcial e a zona vermelha três níveis elevados.
Pode ser utilizado com a linha sob tensão?
Sim, o equipamento foi concebido para ser utilizado em linhas aéreas energizadas de média tensão, até 69 kV, com um adaptador para barra de manuseamento isolada.
Que acessórios inclui ou admite?
O elétrodo de contacto tipo gancho de 60 mm, o elétrodo tipo Y como alternativa, o adaptador para vara e a mala de transporte.
