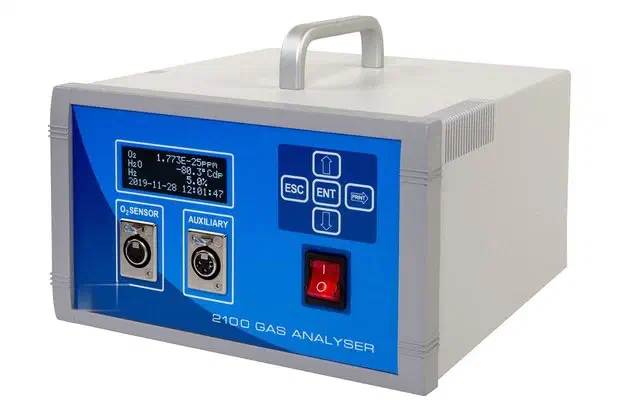

Analizador de gas de formación con rango ampliado de oxígeno ultrabajo
Para controlar una atmósfera de gas de formación —nitrógeno con hidrógeno— hay que medir presiones parciales de oxígeno extremadamente bajas y conocer al mismo tiempo su humedad. El Rapidox 2100-FGA amplía la medida de su sensor de circonio hasta 10E-30 ppm de O2, con exactitud de ±1 % de la concentración real o 0,5 ppm y respuesta típica inferior a 4 s, y calcula por termodinámica el punto de rocío de H2O a partir del contenido de hidrógeno que introduce el operario; con sondas de inserción trabaja en gas de hasta 1000 °C.
Datos clave del Rapidox 2100-FGA
- Medida de oxígeno: rango ampliado de 10E-30 ppm a 30 % de O2, exactitud de ±1 % de la concentración real o 0,5 ppm (el mayor de ambos) y respuesta típica inferior a 4 s para el 90 % de un cambio escalón.
- Humedad sin sensor adicional: punto de rocío de H2O calculado por termodinámica a partir del contenido de hidrógeno, mostrado en °Cpr o ppmV junto al oxígeno; incluye modo de hidrógeno puro.
- Temperatura: gas hasta 650 °C, o hasta 1000 °C con sondas de inserción; la temperatura se lee en el cabezal del sensor hasta 660 °C y, por encima, con el termopar tipo K de serie (0-1250 °C, ±1 °C).
- Presión y muestra: presión de trabajo hasta 10 bar (200 bar de rotura), estanqueidad al vacío por debajo de 10E-4 Torr y caudal de 0,1 a 4 L/min (1 L/min recomendado), o gas estático.
- Sensor: precalibrado y de sustitución en caliente, sin PC; vida superior a 17 500 h y cable de alta temperatura de 2 m ampliable hasta 25 m.
- Medidas auxiliares: toma para transmisores estándar de 4-20 mA, configurable para presión o vacío; sensor de presión opcional de −1 a 0 bar, 0-5 y 0-10 bar.
- Alarmas y salidas: relés de alarma alta y baja programables, 0-5 V (carga mín. 5 kΩ) y 4-20 mA (carga máx. 500 Ω), RS232 (RS485 opcional) y Modbus RTU/Ethernet, pantalla OLED de 20 × 4 caracteres y protección por PIN.
- Instalación: panel de 19″ (300 mm × 4U) o caja mural IP65, 250 × 263 × 150 mm y 3,5 kg con sensor, 90-260 V CA con 30 W como máximo; funcionamiento de 5 °C a 35 °C, 900-1100 mbar absolutos y 10-90 % HR.
Ventajas
Un rango pensado para gas de formación
El sensor de circonio amplía su medida hasta 10E-30 ppm de O2, cubriendo las presiones parciales ultrabajas de las mezclas de gas de formación; con tubos de inserción trabaja hasta 1000 °C.
Punto de rocío sin sensor de humedad
El analizador resuelve ecuaciones termodinámicas para ofrecer el punto de rocío de H2O de la mezcla: el operario introduce el contenido de hidrógeno y el valor se muestra en °Cpr o ppmV junto a la lectura de oxígeno.
Respuesta rápida y continua
El análisis es en línea, con unos 4 s para una respuesta del 90 % ante un cambio escalón; la temperatura se lee en el cabezal del sensor hasta 660 °C y, por encima, con el termopar tipo K de serie.
Sensor de sustitución en caliente
El sensor precalibrado se cambia in situ sin PC, reduciendo las paradas al mínimo.
Conectado al proceso
Relés de alarma y salidas analógicas programables, comunicaciones RS232 y Modbus RTU, toma auxiliar para transmisores de 4-20 mA y software de registro de datos.
Aplicaciones
- Gas de formación con hidrógeno en tratamiento térmico de metales.
- Atmósferas de recocido, sinterizado y soldadura fuerte.
- Fabricación bajo atmósfera protectora.
- Investigación y desarrollo.
Acerca del producto
El Rapidox 2100-FGA es una variante especial del analizador de oxígeno de circonio para servicio continuo, montado en panel (19 pulgadas) o en caja mural IP65, con sensores hasta a 25 m. Cumple la Directiva CEM 2004/108/CE y cuenta con certificación UL/ETL UL-61010-1.
Accesorios disponibles: kit de calibración, servicio de calibración, sistema de muestreo múltiplex, bomba de muestreo, armario mural, sensor auxiliar de presión, racores de vacío (CF50, ISO KF25), sonda de acero inoxidable, filtros e impresora térmica.
Especificaciones técnicas
| Rango de O2 | 10E-30 ppm a 30 %; ±1 % de la lectura o 0,5 ppm |
| Respuesta | ≈4 s para un cambio escalón del 90 %; vida del sensor superior a 17 500 h |
| Lectura de H2O | Punto de rocío por cálculo termodinámico, °Cpr o ppmV |
| Temperatura máxima del gas | 650 °C (1000 °C con sondas de inserción) |
| Termopar | Tipo K, 0-1250 °C, ±1 °C (incluido) |
| Salidas | 0-5 V, 4-20 mA, RS232/RS485, Modbus RTU/Ethernet |
| Alimentación | 90-260 V CA, 50/60 Hz |
| Dimensiones y peso | 250 × 263 × 150 mm; 3,5 kg con sensor |
| Presión de trabajo | Hasta 10 bar (200 bar de rotura); estanco al vacío por debajo de 10E-4 Torr |
| Caudal de muestra | 0,1-4 L/min (1 L/min recomendado); gas estático o vacío |
| Condiciones de funcionamiento | 5 °C a 35 °C; 900-1100 mbar absolutos; 10-90 % HR |
Preguntas frecuentes
¿Puede medir a la temperatura del horno?
Sí. El Rapidox 2100-FGA admite gas de hasta 650 °C y llega a 1000 °C con sondas de inserción. La temperatura se lee en el cabezal del sensor hasta 660 °C y, por encima, con el termopar tipo K de serie, que cubre de 0 a 1250 °C con ±1 °C.
¿Sirve también para hidrógeno puro?
Sí. Además del cálculo para mezclas de gas de formación, en el que el operario introduce el contenido de hidrógeno, el Rapidox 2100-FGA dispone de un modo de hidrógeno puro. En ambos casos mide oxígeno desde 10E-30 ppm con ±1 % de la concentración real o 0,5 ppm, el mayor de ambos valores.
¿Qué es el gas de formación?
Una mezcla de nitrógeno e hidrógeno usada como atmósfera protectora en el tratamiento térmico de metales; sus presiones parciales de oxígeno son extremadamente bajas, lo que exige el rango de medida ampliado.
¿Cómo se obtiene el punto de rocío?
Por cálculo termodinámico: el operario introduce el contenido de hidrógeno de la mezcla y el analizador muestra el punto de rocío en °Cpr o ppmV junto a la lectura de oxígeno.
¿Puede cambiarse el sensor in situ?
Sí. El sensor precalibrado de sustitución en caliente se cambia localmente sin PC.
¿Qué opciones de montaje existen?
Montaje en panel (19 pulgadas) o caja mural IP65, con el sensor en remoto hasta a 25 m.
