Para uma termografia elétrica e industrial exigente convém uma câmara de 640 × 480 com uma sensibilidade térmica muito fina, capaz de distinguir pequenas diferenças de temperatura, e com fusão da imagem visível para documentar cada deteção. A série IRDL708 oferece isso com um microbolómetro FPA não arrefecido de 640 × 480, NETD ≤ 0,02 °C a 30 °C e resolução espacial de 0,65 mrad, gama de −40 °C a +650 °C ampliável a +1200 °C ou +2000 °C, e uma câmara visível CMOS de 5 MP cujas imagens se fundem no ecrã com as infravermelhas e se guardam ligadas.
Dados principais da série IRDL708
- Detetor: microbolómetro FPA não arrefecido de 640 × 480 pixels, gama espetral de 8-14 µm e frequência de imagem de 50/60 Hz.
- Sensibilidade e ótica: NETD ≤ 0,02 °C a 30 °C; campo de visão de 24° × 18°, resolução espacial (IFOV) de 0,65 mrad e focagem mínima a 0,1 m, automática ou eletrónica.
- Gama e exatidão: de −40 °C a +650 °C, opcional até +1200 °C ou +2000 °C; ±2 °C ou ±2 % da leitura, o maior dos dois.
- Análise: até 10 áreas móveis (temperatura máxima, mínima e média) e 5 linhas, perfis, isotérmicas, diferença de temperatura e alarmes de voz e cor; emissividade de 0,01 a 1,0.
- Imagem visível e ecrã: câmara CMOS de 5 MP com luz LED, fusão IV-visível, 11 paletas, grande ecrã tátil multiorientável de 640 × 480 e visor integrado.
- Registo: cartão SD (TF) de 8 GB expansível a 32 GB, JPEG radiométrico de 14 bits, vídeo MPEG-4 ou H.264, notas de voz de 40 s e interface de rede para transmissão em tempo real.
- No terreno: 1,75 kg, 250 × 180 × 150 mm, bateria Li-Ion para 3 h de utilização contínua, IP54, funcionamento de −15 °C a +50 °C e ponteiro laser de classe 2 (1 mW, 635 nm).
Vantagens
Alta resolução sem arrefecimento
O microbolómetro FPA não arrefecido de 640 × 480 resolve 0,65 mrad por píxel com uma sensibilidade térmica (NETD) ≤ 0,02 °C a 30 °C, na banda de 8-14 µm.
Fusão com a imagem visível
Uma câmara CMOS de 5 MP com luz LED documenta cada cena: os fotogramas infravermelho e visível fundem-se no ecrã e guardam-se ligados, imagem na imagem incluída.
Gamas para indústria pesada
A medição padrão cobre de −40 °C a +650 °C, ampliável a +1200 °C ou +2000 °C para fundição, metalurgia e combustão.
Análise completa no ecrã
Até 10 áreas móveis com valores máximo, mínimo e médio, 5 linhas, perfis, isotérmicas e diferença de temperatura, com alarmes de voz e cor.
Documentação ligada
Gravação de vídeo H.264 ou radiométrico, notas de voz de 40 s, texto do utilizador, interface de rede para transmissão em tempo real e saída de vídeo PAL/NTSC.
Aplicações

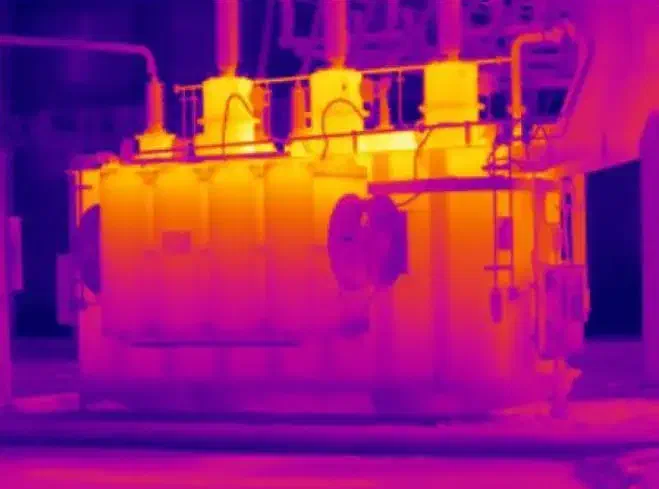

- Inspeção de instalações elétricas e subestações.
- Centrais elétricas, caminho-de-ferro e indústria petroquímica.
- Metalurgia, construção e investigação científica.
Acerca do produto

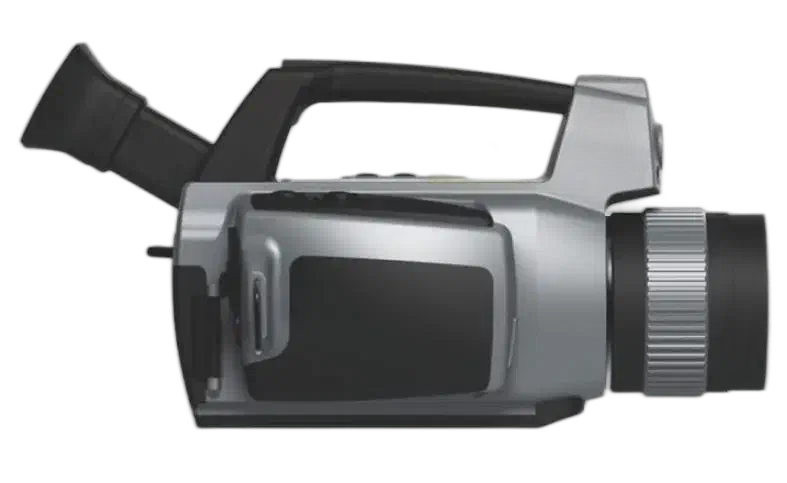

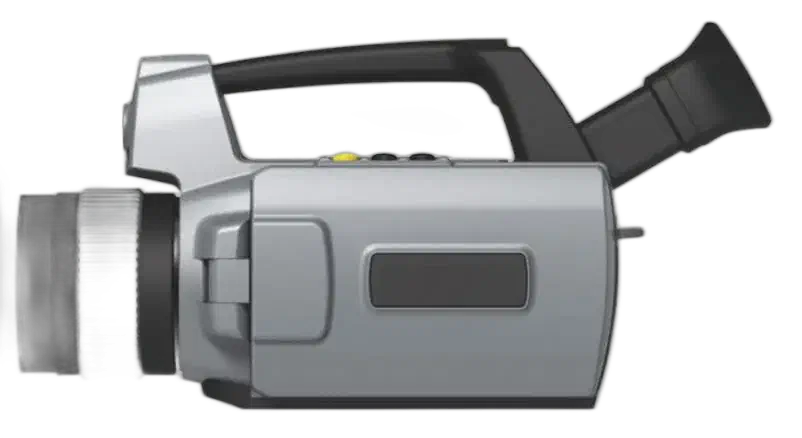

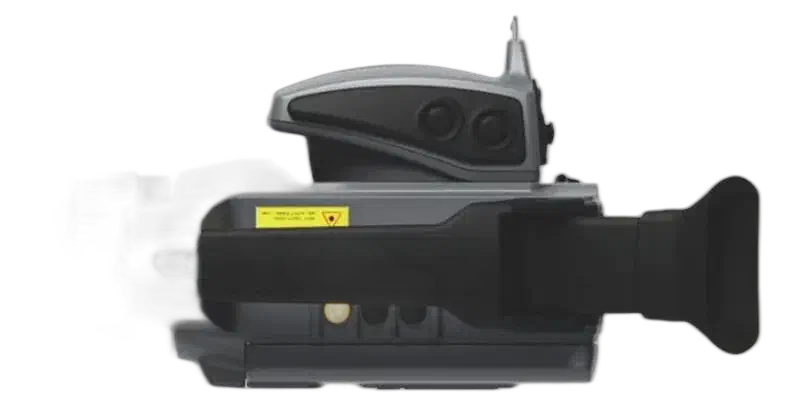

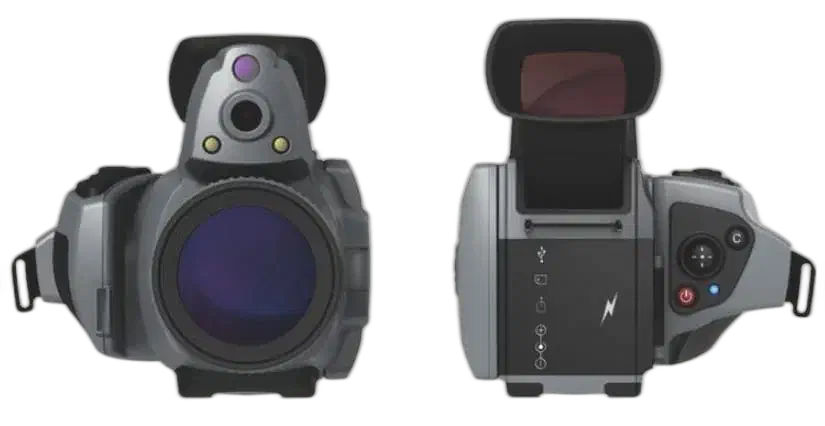

A série IRDL708 é uma câmara térmica profissional portátil: 1,75 kg com bateria para 3 h de utilização contínua, proteção IP54 e funcionamento de −15 °C a +50 °C. Um ponteiro laser de classe 2 e um visor integrado completam o equipamento de campo.
Armazenamento em cartão SD (TF) de 8 GB, expansível a 32 GB, com gravação automática ou manual e ligação IV-visível.
Especificações técnicas
| Detetor | Microbolómetro não arrefecido, 640 × 480; 8-14 µm |
| Sensibilidade (NETD) | ≤ 0,02 °C a 30 °C |
| Gamas de temperatura | −40 °C a +650 °C; opcional a +1200 °C / +2000 °C |
| Exatidão | ±2 °C ou ±2 % da leitura |
| Câmara visível | CMOS de 5 MP com luz LED |
| Ecrã | Grande tátil multiorientável, 640 × 480, mais visor |
| Bateria | Li-Ion, 3 h em contínuo |
| Peso | 1,75 kg; IP54 |
| Campo de visão | 24° × 18°; focagem mínima 0,1 m |
| Resolução espacial (IFOV) | 0,65 mrad |
| Frequência de imagem | 50/60 Hz |
Perguntas frequentes
O que traz uma sensibilidade térmica (NETD) de 0,02 °C como a da série IRDL708?
A câmara distingue diferenças de temperatura mais pequenas com menos ruído na imagem. A série IRDL708 atinge uma NETD ≤ 0,02 °C a 30 °C com o seu microbolómetro de 640 × 480 e 0,65 mrad por píxel, na banda de 8-14 µm.
A série IRDL708 pode gravar vídeo radiométrico?
Sim. Grava vídeo em H.264 ou com os dados radiométricos originais, guarda imagens JPEG com 14 bits de dados térmicos num cartão SD de 8 GB expansível a 32 GB e transmite em tempo real pela sua interface de rede.

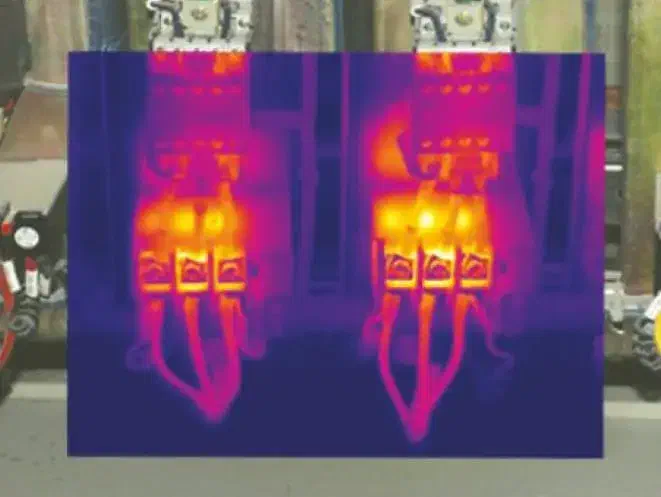

O que traz a fusão IV-visível?
Ambas as imagens sobrepõem-se no ecrã e guardam-se ligadas, pelo que cada deteção térmica fica documentada com o seu contexto visual e localiza-se mais depressa.
Que gamas de temperatura cobre?
De −40 °C a +650 °C de série; as calibrações opcionais ampliam a medição a +1200 °C ou +2000 °C.
Como se documentam os resultados?
Imagens JPEG radiométricas e vídeo MPEG-4/H.264 com notas de voz de 40 s e texto do utilizador; os dados transferem-se por interface de rede ou saída de vídeo.
É adequada para trabalho de campo?
Sim. Pesa 1,75 kg, oferece proteção IP54, funciona de −15 °C a +50 °C e rende 3 h por carga de bateria.
