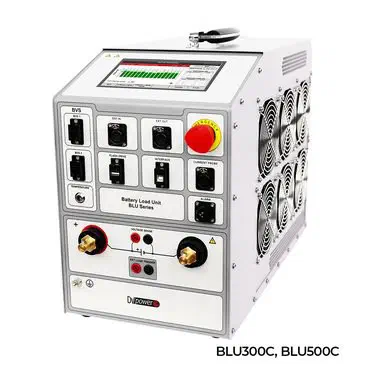

Para um ensaio de capacidade das baterias estacionárias de uma subestação segundo a IEEE 450 ou a IEC 60896 é preciso uma unidade de descarga que mantenha constante a corrente ou a potência durante todo o ensaio, que meça tensão e tempo com exatidão e que permita vigiar a tensão de cada célula. A série BLU-C fá-lo com nove modelos portáteis, do BLU100C ao BLU800C, para cadeias até 800 V CC: descarga com corrente, potência, resistência ou tensão constantes, ou com perfis de carga, até 300 A e 42,0 kW, com exatidão de corrente de ±(0,5 % da leitura + 0,2 A), e supervisão de células integrada a partir do BLU300C.
Dados principais da série BLU-C
- Modelos e gama: nove, do BLU100C ao BLU800C; tensão de trabalho de 3,0 V (0,0 V com a descarga total) a 800 V CC conforme o modelo, até 300 A CC e até 42,0 kW.
- Modos de descarga: corrente, potência, resistência ou tensão constantes, e perfis de carga programáveis que reproduzem o ciclo de serviço real do banco; corrente ajustável com resolução de 0,1 A.
- Exatidão: corrente ±(0,5 % da leitura + 0,2 A); tensão ±(0,5 % da leitura + 0,1 V); tempo ±(0,1 % + 1 dígito).
- Normas de ensaio: IEEE 450, IEEE 1188, IEEE 1106 e IEC 60896-11/21, para chumbo-ácido, Li-ion, Ni-Cd e outras químicas.
- Bateria em serviço: com a pinça de corrente externa regula a corrente ou a potência totais enquanto a bateria continua a alimentar a sua carga, em modo corrente da bateria ou corrente das cargas.
- Mais corrente: até dez unidades do mesmo modelo em paralelo (a partir do BLU300C) ou cargas exteriores BXL comandadas pelo próprio equipamento.
- Supervisão de células: a partir do BLU300C, unidade de controlo integrada para os módulos CVM e CVM-4, com a tensão de cada vaso no ecrã tátil a cores de 7 polegadas.
- No terreno: de 18,9 a 28,5 kg conforme o modelo; o ensaio retoma sozinho após um corte de rede; descarga total até 0 V opcional, com o módulo ZVD a corrente constante até 60 ou 120 A.
Vantagens
Quatro modos de descarga e perfis
O ensaio pode decorrer com corrente, potência, resistência ou tensão constantes, e os perfis de carga programáveis reproduzem os ciclos de serviço reais do banco durante a prova.
Ensaio sem tirar o banco de serviço
Com a pinça de corrente externa, o equipamento regula a corrente ou a potência totais mesmo que a bateria continue a alimentar a sua carga, em modo corrente da bateria ou corrente das cargas.
Descarga total até 0 V
A descarga completa exigida antes da reciclagem está disponível como opção, e com o módulo exterior ZVD faz-se com corrente constante até 60 ou 120 A, eliminando depois a tensão de ressalto.
Supervisão de células integrada
Os modelos a partir do BLU300C incorporam a unidade de controlo do sistema de supervisão: os módulos de célula ligam-se diretamente e a tensão de cada vaso segue-se no ecrã tátil de 7 polegadas.
Aplicações
- Medição de capacidade de baterias em centrais elétricas e subestações.
- Sistemas de telecomunicações e centros de dados.
- Sistemas de excitação de geradores.
- Sistemas de proteção e controlo.
- Descarga completa de bancos antes da reciclagem.
Acerca do produto
Quando a corrente exigida ultrapassa a de um equipamento, até dez unidades do mesmo modelo trabalham em paralelo (exceto BLU100C e BLU200C) ou juntam-se cargas exteriores BXL. A corrente ajusta-se com resolução de 0,1 A, o ensaio retoma sozinho após um corte de rede e o software de PC controla a prova e monta os relatórios. Acessórios: pinça de corrente contínua, módulos CVM e CVM-4, registador BVR22, módulo ZVD e cabos de corrente e deteção.
Especificações técnicas
| Modelos | 9, do BLU100C ao BLU800C |
| Tensão de trabalho | 3,0 (0,0) – 800 V CC conforme o modelo |
| Corrente de descarga | Até 300 A CC; resolução 0,1 A |
| Potência de descarga | Até 42,0 kW |
| Modos de descarga | I, P, R e U constantes + perfis de carga |
| Ecrã | Tátil a cores de 7 polegadas |
| Normas de ensaio | IEEE 450, IEEE 1188, IEEE 1106, IEC 60896-11/21 |
| Peso | De 18,9 a 28,5 kg conforme o modelo |
| Exatidão de corrente | ±(0,5 % leit. + 0,2 A) |
| Exatidão de tensão e tempo | Tensão ±(0,5 % leit. + 0,1 V); tempo ±(0,1 % + 1 dígito) |
Perguntas frequentes
Que equipamento é necessário para um ensaio de capacidade das baterias de uma subestação segundo a IEEE 450 ou a IEC 60896?
Uma unidade de descarga que mantenha constante a corrente ou a potência e meça tensão e tempo com exatidão. A série BLU-C ensaia cadeias até 800 V CC com até 300 A e 42,0 kW, com corrente, potência, resistência ou tensão constantes, exatidão de corrente de ±(0,5 % da leitura + 0,2 A) e de tempo de ±0,1 %, e segue as normas IEEE 450, IEEE 1188, IEEE 1106 e IEC 60896-11/21.
Como se vigia a tensão de cada célula durante o ensaio de descarga?
Com módulos de célula ligados à unidade de descarga. A partir do BLU300C, a série BLU-C incorpora a unidade de controlo do sistema de supervisão: os módulos CVM e CVM-4 ligam-se diretamente e a tensão de cada vaso segue-se no ecrã tátil de 7 polegadas enquanto a unidade descarrega até 300 A.
Pode descarregar a bateria até 0 V?
Sim, como função opcional. Com o módulo ZVD a descarga total é também eficiente: corrente constante até 60 ou 120 A e curto-circuito final que elimina a energia remanescente e o ressalto de tensão.
Pode ensaiar-se a bateria em serviço?
Sim. A pinça de corrente mede a corrente total ou a das cargas e o equipamento ajusta a sua própria descarga para manter constante o valor conjunto.
E se precisar de mais de 300 A?
Ligar em paralelo até dez unidades do mesmo modelo (a partir do BLU300C) ou somar unidades de carga exteriores BXL comandadas pelo próprio equipamento.
Em que difere da geração anterior?
A série C alarga a tensão até 800 V e acrescenta o modo de tensão constante, o ecrã tátil de 7 polegadas, a retoma do ensaio e a integração direta da supervisão de células.
