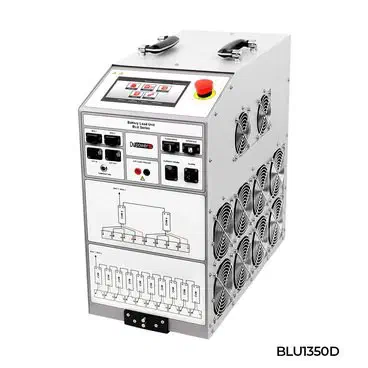

Unidade de carregamento de bateria série BLU-D

A série BLU-D de testadores de capacidade de bateria é a solução mais recente para medição abrangente de capacidade de bateria. Este instrumento universal é aplicável a qualquer cadeia de baterias (chumbo-ácido, íon-lítio, níquel-cádmio ou outras) com tensões de até 1020 V DC. A série BLU-D simplifica os testes de bateria de diversas maneiras. O instrumento permite o monitoramento dos parâmetros de descarga (gráficos e numéricos) em uma tela sensível ao toque de 7 polegadas. Parâmetros como tensão da bateria, capacidade, corrente/potência/resistência de teste e tempo decorrido podem ser monitorados em tempo real. Além disso, o instrumento permite medir e monitorar parâmetros de células (tensão/tensão intercélula/temperatura) com o sistema BVS, tornando-o um sistema completo e independente de teste de descarga. Além do teste de capacidade, a série BLU-D pode ser usada para descarregar completa e eficazmente uma bateria até 0 V. Esta descarga total é aplicada a células de Li no final de sua vida útil, como como etapa inicial do processo de reciclagem.

• Faixa de tensão: 0 - 1020 V CC
• Potência de descarga: até 15 kW
• Descarregue completamente a bateria (até 0 V) ​​​​antes de reciclar
• Processo de descarga com temperatura controlada
• Descarregar a bateria de lítio antes do transporte
• Monitoramento em tempo real dos parâmetros de teste em uma tela sensível ao toque
• Permite que as baterias sejam testadas durante o serviço
• Comunicação USB, RS232 ou Ethernet com o PC

A série BLU-D inclui 2 modelos: - BLU1000D - BLU1000DZ.  Ambos os modelos oferecem todos os recursos e opções da série BLU-C, incluindo descarga até 0 V. A diferença está relacionada à descarga da bateria abaixo de 5 V: O BLU1000D irá descarregar a bateria selecionando a resistência mínima (e a corrente irá diminuir à medida que a tensão diminui). Apresentando um módulo de descarga de tensão zero (ZVD) integrado, o BLU1000DZ fornece descarga de corrente constante (até 50 A) até 0 V. O transporte de sistemas de bateria de lítio, por razões de segurança, requer que as baterias estejam parcialmente descarregadas. A série BLUD oferece um modo de descarga especial que permite descarregar as baterias a um nível de tensão predefinido pelo cliente. A série BLU-D também pode ser controlada usando o software DV-B Win, que permite a apresentação numérica e gráfica detalhada dos principais parâmetros, incluindo a criação de relatórios em vários formatos.

Aplicativo

A aplicação típica da série BLU-D é a medição da capacidade da bateria até 1000 V DC. Graças à sua alta tensão máxima de operação, qualquer bateria de subestação, industrial, UPS ou EV pode ser testada. Além disso, o BLU-D pode ser usado para:

• Descarga completa (para 0 V) ​​​​de qualquer bateria de até 1020 V CC antes de reciclar
• Controle de tensões entre células durante testes de capacidade/descarga total
• Descarregue a bateria antes de transportá-la
• Permite controlar a temperatura do processo de descarga (medição da temperatura ambiente e da célula).

Teste de capacidade

Usando um dispositivo da série BLU-D, o teste de capacidade é realizado de acordo com os padrões atuais para testes de bateria (IEEE 450-2010 / IEEE 1188-2005 / IEEE 1106-2015, IEC 60896-.. .). 22/11 e outros regulamentos relevantes). A descarga pode ser realizada em corrente constante, potência constante, resistência constante, tensão constante ou de acordo com um perfil de carga pré-selecionado. O teste de descarga também pode ser realizado em baterias em linha (conectadas à sua carga).

Ao medir a corrente total ou de carga usando uma sonda DC, o BLU-D permite que a corrente/potência total seja mantida constante durante o teste. Quando a corrente ou potência de descarga necessária excede a capacidade de um único dispositivo SSB, vários dispositivos SSB podem ser conectados em paralelo.

BLU1000D e BLU1000DZ têm capacidade de descarga idêntica. As unidades fornecem potência máxima (15 kW) em uma ampla faixa de tensão (125 - 1020 V DC). As correntes máximas de descarga (até 120 A), em relação à tensão da bateria, são apresentadas no gráfico abaixo. A potência máxima de descarga diminui em temperaturas ambientes acima de 35 ºC (até 50 ºC), conforme indicado pela área azul do gráfico.

Reciclagem de baterias

BLU-D apoia a reciclagem e a estratégia de gerenciamento de resíduos de baterias para para energia verde. A etapa inicial do processo de reciclagem é descarregar completamente a bateria. A unidade fornece descarga eficiente, controlada e completa da bateria até 0V, que é aplicada às células de Li no final de sua vida útil. A ampla faixa de tensão (até 1020 V) torna a unidade aplicável a qualquer sistema de bateria disponível, incluindo baterias de veículos elétricos. Durante a descarga, os modelos BLU-D podem monitorar as temperaturas ambiente e das células/módulos, permitindo um processo de descarga seguro.

BLU1000DZ para descarga total eficiente

Os modelos BLU1000D e BLU1000DZ oferecem a função de descarga total da bateria (até 0 V). A principal diferença entre os modelos é como o processo de descarga é gerenciado em tensões baixas da bateria (< 5 V). O BLU1000D operará como uma carga de resistência constante - tensões mais baixas implicam correntes de descarga mais baixas. No entanto, o modelo BLU1000DZ incorpora um módulo de descarga de tensão zero (ZVD) que permite descarga de corrente constante (até 50 A) até 0 V.

Descarregar a bateria antes do transporte

O transporte de sistemas de baterias de lítio, por razões de segurança, exige que as baterias sejam descarregadas até 30% do seu estado de carga (SOC). A série BLU-D oferece um modo de descarga especial (modo de tensão constante) que permite que as baterias sejam descarregadas até o nível de tensão predefinido pelo cliente. A bateria será descarregada com corrente constante até que a tensão predefinida seja atingida. Uma vez atingida a tensão predefinida, a descarga continua nessa tensão e a corrente de descarga começa a diminuir. O teste irá parar quando a corrente de descarga diminuir até o limite de corrente predefinido.

Vantagens e recursos

• Medir a capacidade da bateria através de um teste de descarga
• Descarga completa da bateria (até 0 V) ​​​​antes de reciclar
• Descarga da bateria de lítio antes do transporte (na tensão pré-selecionada)
• Processo de descarga com temperatura controlada
• 4 modos de operação Constante I, constante P, constante R, constante U
• Vários modos de operação do perfil de carga: Perfil de carga I, Perfil de carga P e Perfil de carga R, permitem simular a variação das características da carga durante uma descarga teste.
• Monitoramento dos parâmetros de teste em tempo real em uma tela sensível ao toque de 7 polegadas, com gráficos de tensão/tempo e capacidade/tempo.
• Medição e controle de parâmetros das células (tensão/tensão entre células/temperatura)
• Operação paralela
• Função de controle remoto: Usando um contato seco ou úmido integrado, o teste pode ser interrompido externamente.
• Permite testar baterias enquanto elas estão em serviço
• Função de retomada de teste em caso de interrupção de energia
