Equipamento de recuperação SF6 AGRU-4

Equipamento de recuperação SF6 AGRU-4

Equipamento de recuperação SF6 AGRU-4

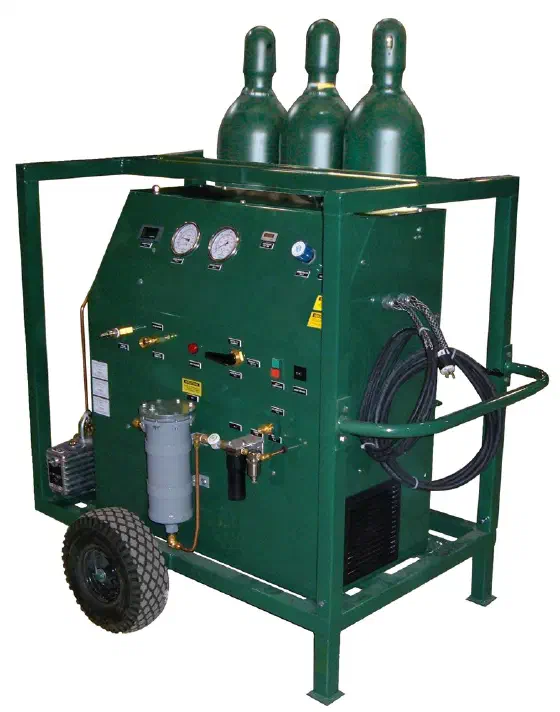

Esta unidade de recuperação SF6 é especialmente concebida para servir equipamento SF6 de pequeno volume. Com esta unidade pode realizar todos os processos necessários para a manutenção do SF6. O equipamento é concebido para recuperar, armazenar temporariamente, condicionar e fornecer gás SF6. O equipamento foi concebido para utilização no campo em interruptores metálicos isolados, condutas de bus e interruptores individuais. O Equipamento de Manuseamento de Gás AGRU-4 SF6 é totalmente montado em duas rodas de serviço pesado, que são suficientemente reforçadas para minimizar as vibrações. O carrinho é completado com um parafuso olhal, mangueira com gancho e cabo eléctrico.


Características

  • Capacidade de armazenamento: 22,7 kg
  • Capacidade de vácuo: (actualização opcional)
    • 10 m3/h (60Hz - 110V) → 17 m3/h
    • 8,5 m3/h (50Hz - 220V) → 14 m3/h
  • Pressão de evacuação < 0,67 mbar
  • Peso: 225 lbs - 103 Kg
  • Dimensões: 46''x22''x24'' - 1170x560x610 mm - (A x L x L)
  • Opcional:
    • Aquecedor e/ou Cobertor isolante para tanque
    • Tubos e mangueiras de aço inoxidável

Funções:

  • SF6 recuperação, purificação e armazenamento de gás desde o disjuntor até ao tanque de armazenamento

Evacuação:

  • Mangueiras < 1,33 mbar
  • Carrinho de manuseamento SF6 < 0,67 mbar
  • Ar e humidade do interruptor < 0,67 mbar
  • A purificação do gás SF6 é conseguida através da recirculação através do sistema de filtragem:
  • (D1) - Filtro seco - Contém alumina activada para auxiliar na secagem e purificação do SF6
  • (P1) - Filtro de purificação - Contém uma peneira molecular de 13x para remover arcos do produto
  • (F1) - Filtro de Partículas - Filtrará todas as partículas materiais abaixo de 0,1µm
  • Pressão de recarga de gás SF6 do tanque de armazenamento para o interruptor regulado
  • Evacuação de gás SF6 do equipamento de manuseamento para um tanque de armazenamento externo para fins de manutenção



Características:

  • Montado num carrinho com pneus de 250mm (10" ) para fácil movimentação
  • Muito fácil de manusear - apenas duas válvulas para mudar e operar nos diferentes modos
  • Compressor de alta pressão, sem óleo, directamente controlado com uma relação de compressão de 1000:1 (capaz de 1000psi - 69 bar)
  • Capaz de armazenar gás SF6 liquefeito (50lbs.@60ºF / 22.7 [email protected] ºC)
  • Purifica, seca e filtra até 0,1 µm durante a recuperação e a repressurização
  • Fácil substituição do filtro sem desligar quaisquer tubos ou utilizar quaisquer ferramentas especiais
  • As ligações auxiliares permitem o armazenamento de quantidades infinitas de gás utilizando tanques externos
  • Inclui mangueira de 9,8 pés / 3m e cabo de alimentação
  • O indicador de humidade muda de cor para indicar a humidade do gás


Aplicações:

  • Recuperar e purificar SF6
  • Evacuar o ar e a humidade antes de reabastecer
  • Pode ser utilizado com cilindros SF6
  • Armazenamento de SF6 em forma líquida no tanque de armazenamento ou em garrafas auxiliares
  • Enchimento SF6 regulamentado
  • Purificação de SF6 (remoção de partículas, humidade e produtos da decomposição de SF6).

AGRU-4 Especificações

Tipo

Unidade portátil de recuperação de gás SF6

Especificações físicas

21-1/2" (546 mm) Largura x 23" (585 mm) Comprimento x 46" (1.168 mm) // 225 lbs. (102 kgs.)

Alimentação

120Vac/60Hz - 220Vac/50Hz - outras configurações disponíveis (escolha ao encomendar)

Compressor SF6

Um compressor de alta pressão de estágio único, sem óleo, com transmissão directa - até 1.000 psig (69 bar). Motor 0,24kW, 3550 rpm. Válvula metálica

Regulador de pressão de sucção

Um regulador de pressão de sucção, corpo de latão, mola 0-30 psig (0-2 bar)

Circuito de equalização

Um circuito de equalização, permite que o compressor seja reiniciado por alta pressão

Válvula de retenção

Uma válvula de retenção de latão impede o retorno de altas pressões ao compressor quando se trabalha com baixas pressões de equalização

Condensador

Um condensador de SF6 ventilado e de alta eficiência, em 4 etapas, ajuda na liquefacção do SF6 para altas temperaturas ambientes

Pressão de descarga

Um interruptor de pressão de descarga desliga-se automaticamente quando é atingida a pressão máxima admissível.

Bomba de vácuo

Motor: 0,37 kW, 1750 RPM, motor eléctrico TEFC

Deslocação:



Pressão de selagem: 20 µmHg (0,03 mbar)

A bomba também inclui: válvula de retenção, válvula de isolamento, lastro de gás e sistema de retorno de óleo

Tanque de armazenamento

Volume: 1215 polegadas cúbicas. - 0.02 m3

Concebido para: 500 PSIG (35 bar), 250ºF (121ºC)

Em conformidade com: Fabricado e etiquetado para ASME secção VIII Div. 1

Disjuntor de alto nível de líquido quando 50lbs.@60ºF / 22.7 [email protected] ºC

O tanque também inclui: válvulas de alívio e válvulas de entrada/saída

Filtros

(D1) - Filtro seco - Contém alumina activada para auxiliar na secagem e purificação do SF6

(P1) - Filtro de purificação - Contém uma peneira molecular de 13x para remover arcos do produto

(F1) - Filtro de Partículas - Filtrará todas as partículas materiais abaixo de 0,1µm

Válvulas

Concebido para pressão, temperatura e fluxo. Corpo em bronze selado de teflon, quarto de volta

Manómetros de pressão

Um para pressão de sucção (composto)

Um para a pressão de descarga

Um para regulação da pressão

Medidor de vácuo

0-30"Hg (0 -1 bar) para Sistema de Vácuo

Regulador de pressão

Um regulador de pressão, corpo de latão, mola de 0-100 psig (0-6,9 bar), permite o enchimento seguro regulado de SF6

Mangueiras

Duas mangueiras de borracha para serviço pesado: 1/4" (6 mm) ID X 10 Ft (0,91 m) Longo, completo com acessórios auto-vedantes de ligação rápida

As mangueiras são adequadas para a pressão, temperatura e fluxo do sistema

AGRU-4 Upgrades e Acessórios Opcionais

Tubo de aço inoxidável

A unidade pode ser fornecida com tubo de aço inoxidável em vez de tubo de cobre padrão

Mangueiras de aço inoxidável

A unidade pode ser fornecida com mangueiras de aço inoxidável em vez de mangueiras de borracha

Medidor de vácuo - 40 torr (53mbar)

Um medidor de vácuo barométrico de alta precisão pode ser fornecido com a unidade para medir o vácuo quando o equipamento está a secar

Aquecedor de tanques de armazenamento

Aquecedor de tanques de armazenamento de 300 W. O aquecedor vem com o seu próprio cabo de alimentação e um termóstato pré-definido a 52°C (125°F) e está protegido contra sobreaquecimento por um corte de temperatura. O aquecedor mantém uma temperatura uniforme para uma pressão positiva constante, permitindo acelerar o processo de enchimento

Manta isolante para o tanque de armazenamento

A manta de isolamento do tanque de armazenamento ajuda a manter o tanque de armazenamento quente, o que irá melhorar o processo de enchimento

Ligações estilo DN-8

A unidade pode ser fornecida com ligações estilo DN-8 tanto no equipamento como nas mangueiras

Aumento do comprimento da mangueira

A unidade pode ser fornecida com 6m de mangueira em vez de 3m

AGRU-4 Consumíveis

Filtro D-1

Filtro seco - recomendado para ser trocado a cada 50 horas de funcionamento do compressor

Filtro P-1

Purificação do filtro - recomenda-se a sua substituição a cada 50 horas de funcionamento do compressor

Filtro F-1

Filtro de partículas - recomenda-se a sua substituição a cada 50 horas de funcionamento do compressor

Óleo de bomba de vácuo

O óleo na bomba de vácuo tem de ser verificado cada vez que é ligado. Disponível em dois tamanhos: 946 ml ou 3780 ml
