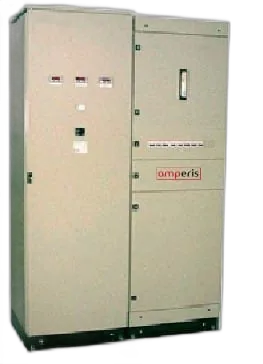

Rectificador de baterías
O rectificador industrial foi concebido para fornecer corrente contínua segura e estabilizada a serviços que, devido às suas características, requerem um fornecimento de energia fiável e ininterrupto no caso de um possível corte da rede eléctrica. É utilizado para todas as aplicações que requerem uma fonte de alimentação DC.
As fontes de alimentação industriais baseiam-se num rectificador industrial que se destaca pela sua robustez e fiabilidade, concebido para alimentar cargas críticas em corrente contínua ou para carregar qualquer tipo de baterias. As fontes de alimentação industriais baseiam-se em tecnologias de conversor de energia SCR e IGBT normalizadas, para proporcionar elevada fiabilidade, eficiência a um custo contido. É um equipamento seguro com tecnologia de controlo digital que se adapta a qualquer tipo e tecnologia de bateria e a qualquer voltagem e corrente.
O rectificador/carregador Amperis ASR combina a ligação de diferentes dispositivos. Foi concebido para fornecer corrente contínua a aplicações críticas, onde a carga: deve estar livre de distorção harmónica, deve estar isolada electricamente da fonte de alimentação e deve ser permanentemente alimentada. As suas partes mais importantes:
- Transformador: dispositivo eléctrico por meio do qual a tensão CA é baixada. Ou seja, converte a energia eléctrica alternada com uma tensão, em energia alternada de outro nível de tensão, por meio de indução electromagnética. A frequência é a mesma.
- Rectificador: é um dispositivo que transforma a corrente alternada em corrente contínua. O que ele faz é converter o sinal alternado sinusoidal para um sinal de corrente contínua. Os circuitos rectificadores adequados para aplicações industriais estão protegidos contra sobretensões tanto na entrada como na saída. O rectificador de forma de onda completa é concebido para funcionar de uma a três fases de fornecimento, tal conversor AC/DC emprega rectificadores controlados por silício SCR (SCR é um tipo de tiristor através do qual a corrente flui para metade do ciclo AC positivo e bloqueia metade do ciclo negativo). Isto resulta numa tensão rectificada.
- Filtro: filtragem do sinal por meio de condensadores, estabilizando-o. O objectivo é eliminar a ondulação (a ondulação deve ser tão pequena quanto possível). Um regulador elimina a oscilação da ondulação. É obtida uma tensão DC estabilizada.
O elevado conteúdo harmónico gera um factor de potência baixo, pelo que deve ser reduzido, pois significa uma utilização ineficiente da energia eléctrica. Os parâmetros de saída são controlados por meio de 6 ou 12 tiristores de pulso e a ondulação resultante é filtrada.
Basicamente, o equipamento é formado por um carregador estabilizado que fornece qualidade e energia fiável exigida pelos serviços e ao mesmo tempo gere a carga da bateria (mantendo-a sempre em condições óptimas de carga para o serviço). Os circuitos de regulação, controlo e alarme são integrados de forma eficiente. Utiliza microprocessadores de última geração. Oferece alta fiabilidade garantida pela tecnologia do tiristor, assegura ao utilizador uma fonte de alimentação DC de qualidade e o seu design de acesso frontal permite uma fácil manutenção.
As funções do rectificador/carregador de bateria ASR são:
- Recarga da bateria.
- Manter a bateria carregada (carga flutuante).
- Fornecimento constante de consumo DC:
- Tensões de saída padrão: Tensões nominais de 24,48,220 VDC.
Corrente máxima de saída: 10,20,30,40,50,50,50,100,150,200,320,500 A.
Aplicações: indústria, telecomunicações, transportes, mineração, petroquímica, etc.
O carregador pode funcionar em duas posições de carga:
- Recarregar uma bateria parcial ou totalmente descarregada.
- Realizar a carga de manutenção de uma bateria e, ao mesmo tempo, abastecer os consumidores.
Após uma falha de energia, as baterias começam a descarregar e a fornecer energia. Uma vez restaurada a energia primária e descarregadas as baterias, o rectificador fornece corrente constante às baterias até que o valor da tensão flutuante seja atingido, e a partir deste ponto o rectificador muda para tensão constante.
O sistema tem uma interface de utilizador abrangente para fácil ajuste do sistema e indicação dos valores de funcionamento, estado e alarmes. A unidade de controlo do microprocessador permite definir os parâmetros fundamentais do equipamento, monitorizá-los, estabelecer os alarmes necessários e permitir a visualização das variáveis.
Para mais informações sobre o rectificador de bateria:
