Contrôleur multifonction d'installations électriques selon IEC 61557
Pour réaliser les mesures de vérification d'une installation basse tension décrites dans la HD 60364-6 (boucle de défaut, différentiels, isolement, terre et continuité) avec des méthodes selon IEC 61557, il faut un contrôleur multifonction qui enregistre aussi les paramètres de base du réseau. L'AMPI-530 mesure la boucle de 0,130 à 1999,9 Ω selon IEC 61557-3 avec une résolution de 0,001 Ω et ±(5 % v.m. + 0,03 Ω) jusqu'à 19,999 Ω, essaie les différentiels AC, A et B de 10 à 1000 mA selon IEC 61557-6, mesure l'isolement de 50 à 1000 V jusqu'à 9,99 GΩ, la terre avec pinces et la résistivité, et enregistre tension, courant, puissances et harmoniques jusqu'au rang 40.
Données clés de l'AMPI-530
- Boucle de défaut : de 0,130 à 1999,9 Ω selon IEC 61557-3 avec le cordon de 1,2 m, résolution de 0,001 Ω et ±(5 % v.m. + 0,03 Ω) jusqu'à 19,999 Ω ; courant de court-circuit présumé jusqu'à 40 kA ; mode sans déclenchement dès 0,50 Ω qui ne fait pas déclencher les différentiels de IΔn ≥ 30 mA.
- Différentiels : généraux et sélectifs de type AC, A et B de 10 à 1000 mA selon IEC 61557-6 ; tA avec résolution de 1 ms et ±(2 % v.m. + 2 chiffres) ; IA avec ±5 % IΔn en sinusoïdal et ±10 % IΔn en pulsé et continu ; tension de contact UB de 10 à 99,9 V.
- Isolement : 50, 100, 250, 500 et 1000 V selon IEC 61557-2, jusqu'à 9,99 GΩ sous 1000 V ; ±(3 % v.m. + 8 chiffres) jusqu'à 999 MΩ et ±(4 % v.m. + 6 chiffres) dans la gamme des GΩ ; courant inférieur à 2 mA, décharge automatique et essai de câbles jusqu'à 5 conducteurs avec adaptateur.
- Terre et résistivité : 3 pôles de 0,50 Ω à 1,99 kΩ selon IEC 61557-5 avec ±(2 % v.m. + 4 chiffres) jusqu'à 9,99 Ω ; avec pince ±(8 % v.m. + 4 chiffres) jusqu'à 1,99 kΩ ; avec deux pinces ±(10 % v.m. + 4 chiffres) jusqu'à 19,9 Ω ; résistivité par Wenner jusqu'à 99,9 kΩm avec écartement de 1 à 30 m.
- Continuité : de 0,12 à 400 Ω selon IEC 61557-4 avec au moins 200 mA dans les deux polarités, ±(2 % v.m. + 3 chiffres) et compensation des cordons.
- Enregistreur et éclairement : tension jusqu'à 500 V, courant jusqu'à 3 kA avec pinces flexibles, puissances et cosφ avec ±(7 % v.m. + 3 chiffres), harmoniques jusqu'au rang 40 avec ±(5 % v.m. + 3 chiffres) jusqu'au rang 15, THD et 16 h d'enregistrement sur batterie ; éclairement avec sonde externe de classe A ou B.
- Appareil : 4 piles LR14 ou batterie NiMH 4,8 V 4,2 Ah pour plus de 3000 mesures de boucle ou de différentiel, 10 000 enregistrements et 6000 cellules d'enregistreur, USB et Bluetooth, IP54, CAT IV 300 V (CAT III 600 V), 288 × 223 × 75 mm et 2,5 kg.
Avantages
Diagnostic complet selon IEC 61557
Il mesure l'impédance de boucle Z L-PE, Z L-N et Z L-L avec 23 A (44 A phase-phase), y compris dans les circuits protégés par différentiel sans provoquer leur déclenchement, et calcule automatiquement le courant de court-circuit présumé.
Essai de différentiels de 10 à 1000 mA

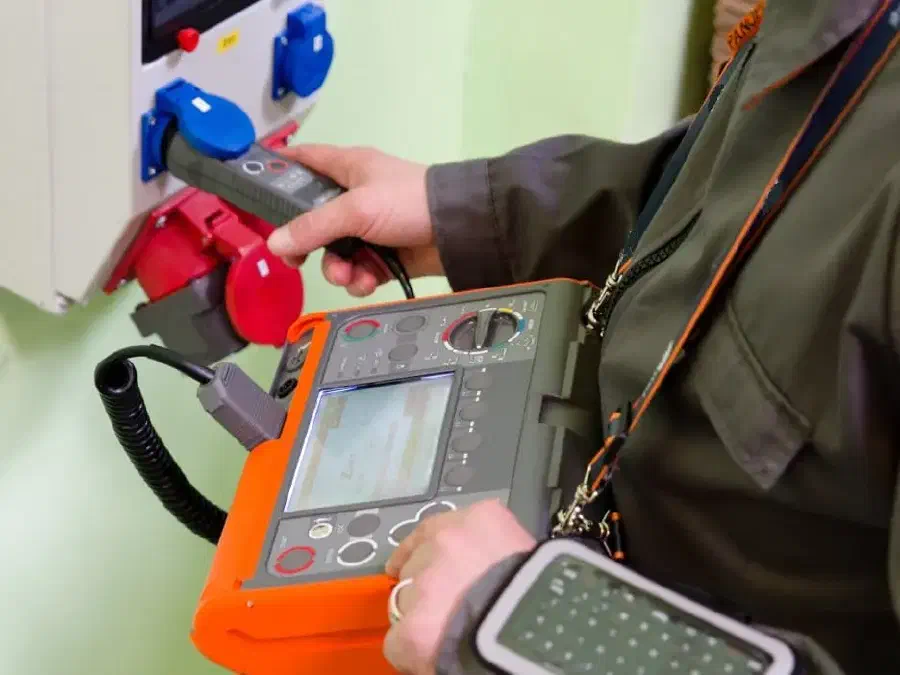

Il contrôle les interrupteurs généraux et sélectifs de type AC, A et B, avec mesure du temps de déclenchement tA et du courant de déclenchement IA, en commençant par la demi-onde positive ou négative.
Isolement jusqu'à 10 GΩ et continuité
Tensions d'essai de 50 à 1000 V avec décharge automatique, mesure sur prise UNI-Schuko et essai automatique des câbles à 3, 4 et 5 conducteurs avec l'adaptateur AutoISO-1000C ; la continuité PE est vérifiée avec ±200 mA dans les deux sens.
Terre par quatre méthodes et luxmètre

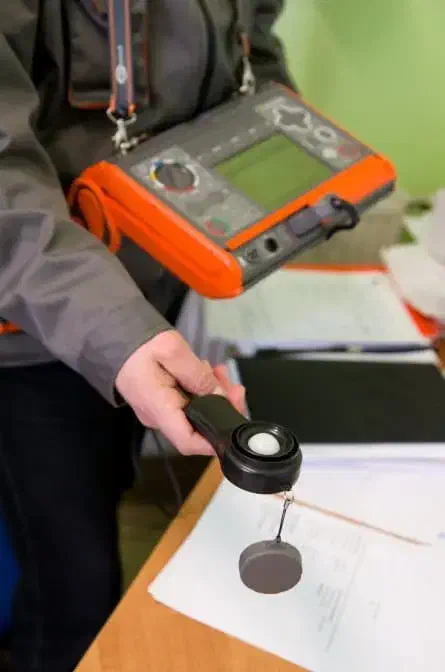

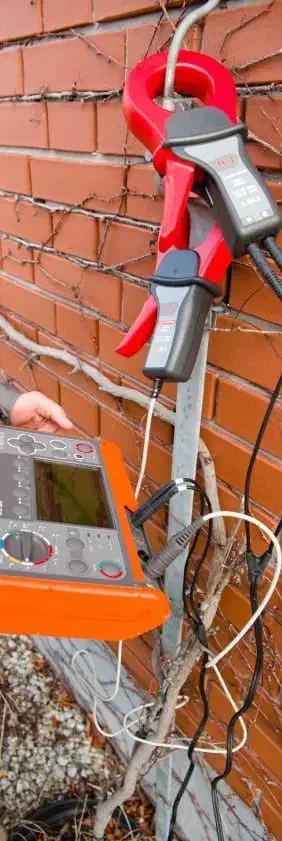

La résistance de terre se mesure par les méthodes 3p, 4p, 3p plus pince et deux pinces, la résistivité du sol par la méthode de Wenner, et une sonde externe mesure l'éclairement.
Enregistreur monophasé de réseau
Il enregistre la tension jusqu'à 500 V, le courant jusqu'à 3 kA avec pinces, la fréquence, les puissances, le cosφ, les harmoniques jusqu'au rang 40 et le THD, avec une mémoire arborescente de 6000 cellules et 10 000 enregistrements et un transfert par USB et Bluetooth.
Applications
- Vérification d'installations électriques domestiques et industrielles selon IEC 61557.
- Mesures de protection contre les chocs électriques en mise en service et en maintenance.
- Contrôle des différentiels, de la continuité des conducteurs PE et de la résistance de terre.
- Diagnostic de base du réseau : harmoniques, THD, puissances et ordre des phases.
À propos du produit
L'AMPI-530 est un contrôleur multifonction d'installations avec boîtier IP54 et catégorie de mesure CAT IV 300 V, alimenté par piles LR14 ou batterie NiMH avec chargeur intégré ; la mémoire arborescente et les interfaces USB et Bluetooth facilitent le déchargement des résultats et la préparation des rapports.
Spécifications techniques
| Normes | IEC 61557 ; mesures décrites dans la HD 60364-6 |
| Boucle de défaut | 0,13…1999,9 Ω ; 23 A (44 A phase-phase) ; 15 mA avec DDR |
| Différentiels | Types AC, A et B ; 10…1000 mA ; tA et IA |
| Isolement | 50/100/250/500/1000 V ; jusqu'à 10 GΩ |
| Terre et continuité | 3p, 4p, 3p+pince, 2 pinces ; Wenner ; ±200 mA |
| Enregistreur | U jusqu'à 500 V ; I jusqu'à 3 kA ; harmoniques 40 ; THD |
| Mémoire | 6000 cellules et 10 000 enregistrements ; arborescente |
| Communication | USB 2.0 et Bluetooth |
| Alimentation | 4 piles LR14 ou NiMH 4,8 V 4,2 Ah ; chargeur intégré |
| Protection | CAT IV 300 V / CAT III 600 V ; IP54 ; 0…+50 °C |
| Dimensions et poids | 288 × 223 × 75 mm ; env. 2,5 kg |
| Précision de boucle | ±(5 % v.m. + 0,03 Ω) jusqu'à 19,999 Ω (rés. 0,001 Ω) ; mode sans déclenchement ±(6 % v.m. + 10 chiffres) |
| Précision différentiels et isolement | tA : ±(2 % v.m. + 2 chiffres) ; IA : ±5 % IΔn (sinusoïdal) ; RISO : ±(3 % v.m. + 8 chiffres) jusqu'à 999 MΩ |
| Normes de mesure | IEC 61557-2, -3, -4, -5 et -6 |
Questions fréquentes
Quel contrôleur multifonction couvre les vérifications de la HD 60364-6 et enregistre aussi les harmoniques ?
L'AMPI-530 associe les mesures IEC 61557 (boucle de 0,130 à 1999,9 Ω, différentiels AC, A et B de 10 à 1000 mA, isolement jusqu'à 9,99 GΩ, terre et continuité sous 200 mA) à un enregistreur monophasé de tension jusqu'à 500 V, de courant jusqu'à 3 kA, de puissances et d'harmoniques jusqu'au rang 40, avec 16 h d'enregistrement sur batterie.
Quelle résolution offre l'AMPI-530 pour la mesure de la boucle de défaut ?
0,001 Ω de 0 à 19,999 Ω, avec ±(5 % v.m. + 0,03 Ω) ; de 20,00 à 199,99 Ω, il résout 0,01 Ω avec ±(5 % v.m. + 0,3 Ω), et le courant de court-circuit présumé est calculé jusqu'à 40 kA.
Que mesure l'AMPI-530 ?
L'impédance de boucle, les paramètres des différentiels, la résistance d'isolement jusqu'à 10 GΩ, la résistance de terre et la résistivité du sol, la continuité avec ±200 mA, l'éclairement, l'ordre des phases et les paramètres du réseau monophasé.
Peut-il mesurer la boucle sans déclencher le différentiel ?
Oui. Une fonction de mesure à 15 mA évite le déclenchement des différentiels de courant nominal égal ou supérieur à 30 mA.
Quels différentiels peut-il tester ?
Les interrupteurs généraux et sélectifs de type AC, A et B avec des courants nominaux de 10, 30, 100, 300, 500 et 1000 mA, en mesurant le temps et le courant de déclenchement.
Comment décharger les résultats ?
La mémoire arborescente conserve 6000 cellules et 10 000 enregistrements, transférés par USB 2.0 ou Bluetooth pour préparer les rapports sur ordinateur.
Comment l'appareil est-il alimenté ?
Par quatre piles alcalines LR14 ou par une batterie NiMH de 4,8 V et 4,2 Ah ; le chargeur est intégré et accepte la charge depuis le secteur ou la prise 12 V du véhicule.
