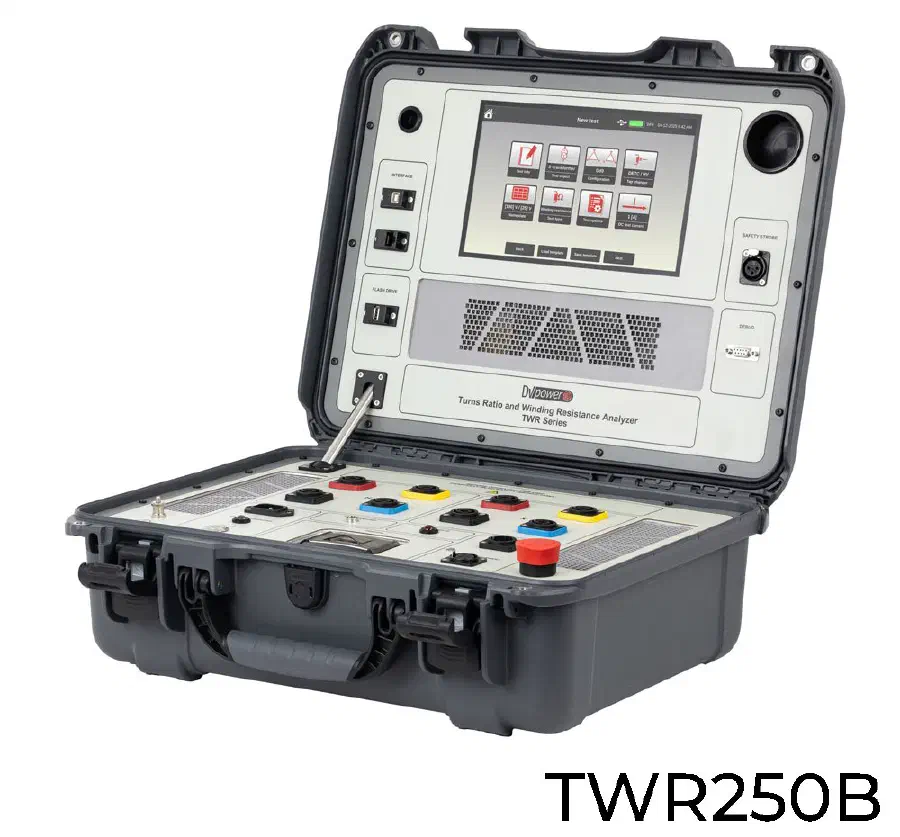

Analyseur triphasé de rapport de transformation et de résistance d’enroulement pour transformateurs de puissance, en une seule connexion
Pour essayer des transformateurs de puissance triphasés, il faut un analyseur qui mesure le rapport avec une excitation triphasée réelle, avec une précision bien meilleure que la tolérance de ±0,5 % de la CEI 60076-1, et qui commande le changeur de prises en charge. Le TWR250B le fait en une seule connexion aux 6 ou 8 bornes : rapport avec une précision typique de ±0,03 %, en triphasé simultané jusqu’à 200 V CA ou phase par phase jusqu’à 250 V CA, et résistance d’enroulement jusqu’à 25 A CC, ainsi que déphasage, courant d’excitation, démagnétisation et essai dynamique du changeur (DVtest), en manœuvrant le changeur à distance sur plusieurs positions.
Données clés du TWR250B
- Rapport de transformation : plage 0,8–50 000, résolution 5 chiffres ; essai triphasé simultané (rapport des tensions entre phases, jusqu’à 200 V CA), phase par phase (rapport de spires, jusqu’à 250 V CA) ou les deux à la suite. Précision à 250 V pour les rapports de 0,8 à 999 : ±0,03 % typique et ±0,075 % garantie.
- Résistance d’enroulement : courant continu sans ondulation de 5 mA à 25 A (jusqu’à 10 A sur batterie), jusqu’à 50 V ; plage 0,1 µΩ–100 kΩ ; précision ±(0,1 % de la lecture + 0,1 % de la pleine échelle) typique et ±(0,2 % + 0,2 %) garantie jusqu’à 10 kΩ. Mesure les six enroulements, HT et BT des trois colonnes, en un seul essai.
- Déphasage et courant d’excitation : angle de 0 à 360° avec une précision typique de ±0,05° ; courant d’excitation jusqu’à 2 A avec une précision typique de ±(0,25 % + 0,5 mA).
- Groupes vectoriels : détection automatique sur transformateurs et autotransformateurs triphasés ; étoile-triangle, triangle-étoile, triangle-triangle, étoile-étoile et triangle-zigzag sans changer les câbles.
- Changeur de prises en charge : unité de commande intégrée qui le manœuvre à distance et automatise rapport, résistance et DVtest (résolution 1 ms) sur plusieurs positions, avec un seul opérateur.
- Écart par rapport à la plaque : calculé automatiquement à partir des tensions de plaque, face à la tolérance de ±0,5 % de la CEI 60076-1.
- Sur site : batterie lithium-ion 14,4 V, 6,8 Ah, 11,0 kg, fonctionnement de −20 à +60 °C et garantie de 3 ans.
- Également pour : transformateurs monophasés, transformateurs de courant (rapport, polarité et démagnétisation), moteurs et alternateurs.
Avantages
Une connexion pour tous les essais

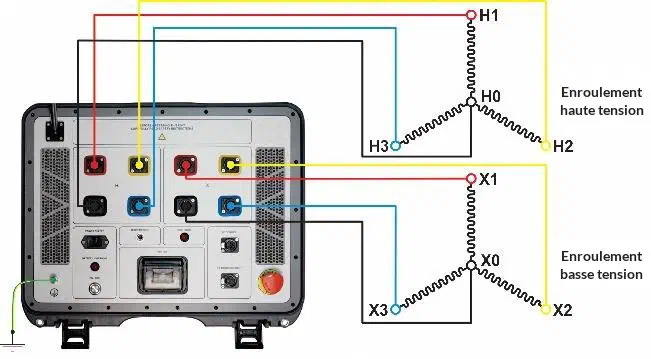

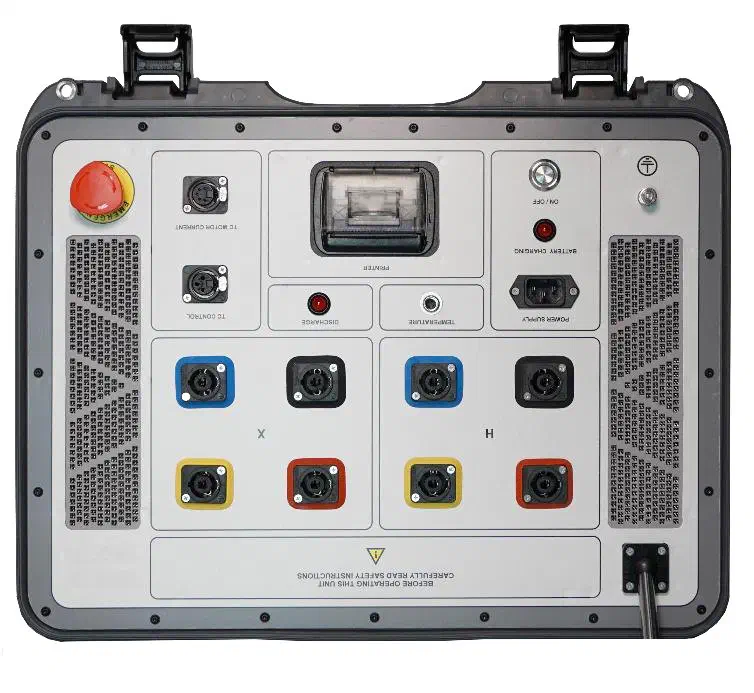

Trois ou quatre câbles H et trois ou quatre câbles X connectent toutes les traversées HT et BT, ce qui raccourcit nettement les essais sur site, surtout sur les gros transformateurs.
Résistance d'enroulement jusqu'à 25 A CC
Vrai courant continu sans ondulation, avec un algorithme propre à chaque configuration de transformateur. Avec les six enroulements connectés, l'appareil injecte le courant simultanément dans les enroulements HT et BT d'une même colonne et le noyau sature plus tôt.
Rapport jusqu'à 250 V CA selon la CEI 60076-1
Mesure exacte du rapport et de l'équilibre magnétique des gros transformateurs de production et de transport, avec détection automatique du groupe vectoriel et calcul de l'écart par rapport à la plaque.
Changeur de prises sous contrôle
L'unité de commande intégrée manœuvre à distance le changeur de prises en charge et automatise l'essai sur plusieurs positions avec un seul opérateur.
Applications
- Mise en service et maintenance des transformateurs et autotransformateurs de puissance, triphasés et monophasés.
- Diagnostic du changeur de prises en charge par DVtest sur plusieurs positions.
- Rapport, polarité, résistance d'enroulement et démagnétisation des transformateurs de courant.
- Résistance d'enroulement des moteurs, alternateurs et autres objets inductifs.
À propos du produit
Une fois le diagramme vectoriel choisi, l'appareil exécute l'essai propre à chaque couplage -triangle-étoile, triangle-triangle, triangle-zigzag, etc.- sans changer les câbles, et un filtrage propre élimine les perturbations des champs HT. La batterie interne permet de réaliser les essais sans secteur.

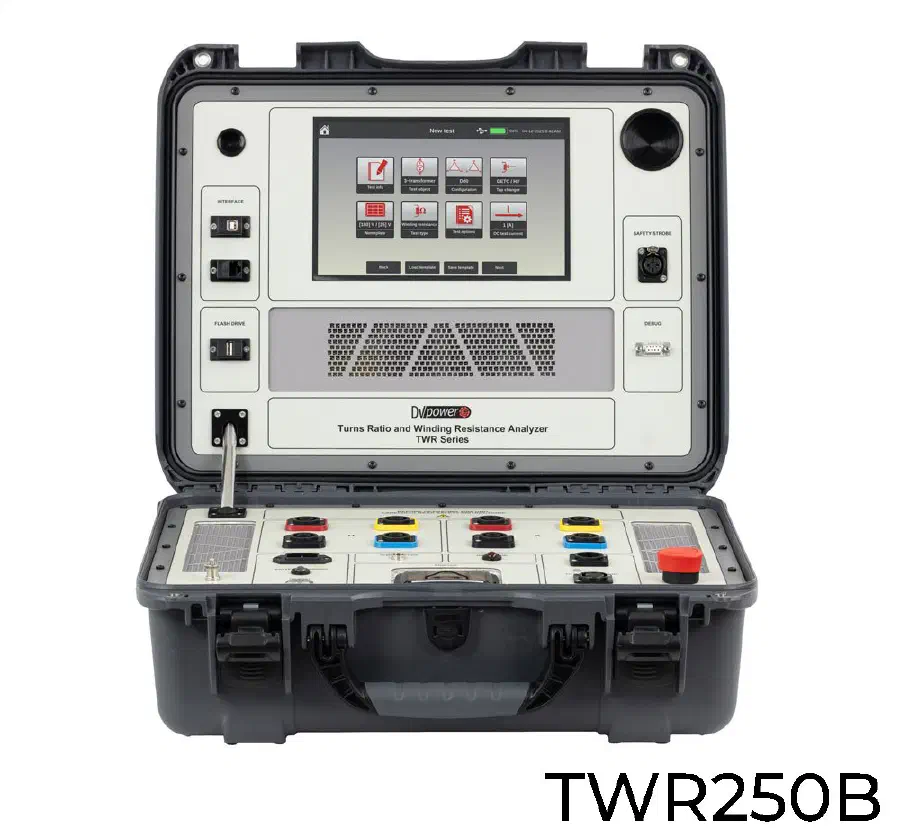

L'écran tactile de 10,1" fonctionne avec des modèles préparés au bureau ; la carte SD de 32 Go stocke des dizaines de milliers de résultats, imprimés sur l'imprimante thermique 58 mm ou exportés par USB. Le logiciel PC, inclus et mis à jour gratuitement, exporte les résultats vers Excel et génère des rapports PDF.
Spécifications techniques
| Sources d'essai | 1 - 250 V CA (triphasée jusqu'à 200 V) ; 5 mA - 25 A CC (10 A sur batterie), jusqu'à 50 V |
| Rapport de transformation | 0,8 - 50 000 ; résolution 5 chiffres |
| Modes d'essai du rapport | Triphasé simultané, phase par phase ou les deux |
| Précision du rapport | ±0,03 % typique, ±0,075 % garantie (250 V, rapport 0,8 - 999) |
| Précision de la résistance | ±(0,1 % lect. + 0,1 % P.E.) typique ; ±(0,2 % + 0,2 %) garantie, jusqu'à 10 kΩ |
| Résistance d'enroulement | 0,1 µΩ - 100 kΩ |
| Angle de phase et courant d'excitation | 0 - 360° (0,01°) ; 0 - 2 A |
| DVtest et voie de courant CA | Résolution 1 ms |
| Température | -50 à +180 °C ; Pt100 classe B |
| Écran, mémoire et interface | Tactile de 10,1" ; SD de 32 Go ; Ethernet et USB |
| Alimentation | 90 - 264 V CA, 50/60 Hz ; batterie lithium-ion 14,4 V, 6,8 Ah |
| Dimensions et poids | 503 × 193 × 406 mm ; 11,0 kg |
| Normes et garantie | EN 61010-1:2010 ; EN 61326-1:2013 ; 3 ans |
Questions fréquentes
Quel mesureur de rapport choisir pour un transformateur de puissance triphasé ?
Un appareil à excitation triphasée réelle, avec une tension d’essai élevée, la détection du groupe vectoriel et la commande du changeur de prises en charge. Le TWR250B essaie en triphasé simultané jusqu’à 200 V CA ou phase par phase jusqu’à 250 V CA, et mesure la résistance d’enroulement jusqu’à 25 A avec la même connexion, sans second appareil.
Quelle précision de rapport faut-il ?
La CEI 60076-1 admet un écart de ±0,5 % par rapport à la plaque sur chaque prise ; le mesureur doit donc être nettement plus précis. Le TWR250B offre une précision typique de ±0,03 % (±0,075 % garantie) à 250 V pour les rapports de 0,8 à 999, plus de six fois mieux que cette tolérance.
Quels essais se font sans changer les câbles ?
Tous : résistance des six enroulements, DVtest, démagnétisation, rapport, déphasage et courant d'excitation, avec la même connexion des câbles H et X.
Convient-il aux transformateurs monophasés et de courant ?
Oui. En monophasé, on utilise deux câbles H et deux câbles X. Sur les transformateurs de courant, les câbles H vont au secondaire et les X au primaire, ou passent dans le noyau en l'absence de bornes primaires.
Pourquoi démagnétiser le noyau ?
Un essai en courant continu peut laisser un magnétisme rémanent qui fausse d'autres essais. L'appareil l'élimine avec un courant de polarité alternée et d'amplitude décroissante jusqu'à zéro.
Comment les résultats sont-ils documentés ?
Ils s'impriment sur l'appareil, s'exportent par USB ou se téléchargent avec le logiciel PC, qui génère des rapports PDF personnalisés.
