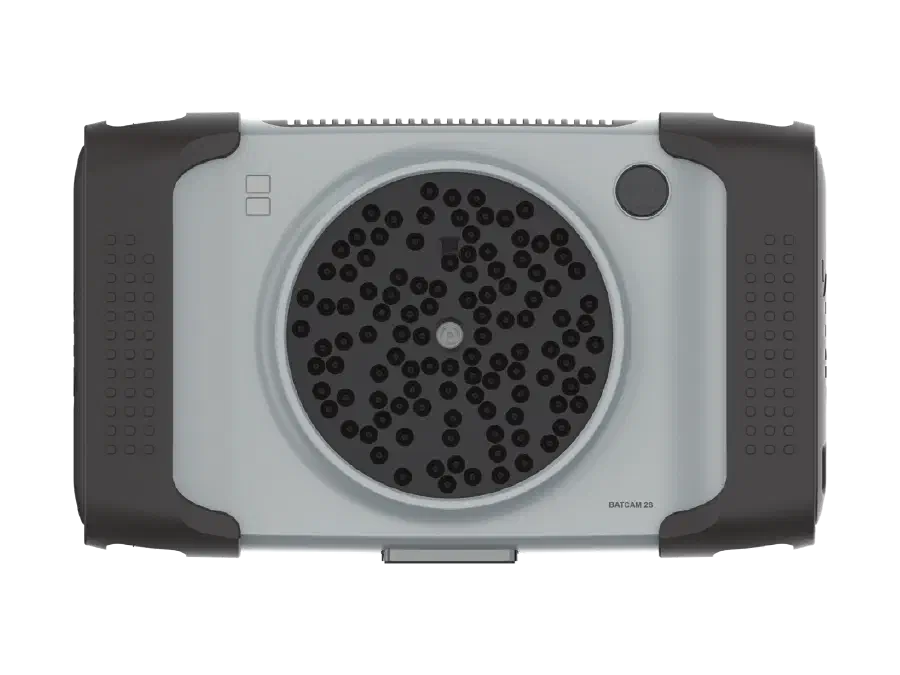

La cámara acústica combina una matriz de 112 micrófonos MEMS digitales con una cámara óptica de 8 MP para localizar visualmente descargas parciales, fugas de gas y ruidos anómalos de tipo BSR (buzz, squeak, rattle). La banda de frecuencia efectiva va de 2 kHz a 100 kHz y la distancia de medida abarca de 0,5 a 200 m.
Ventajas
Localización con 112 micrófonos MEMS
La matriz de micrófonos digitales, junto con la cámara óptica de 8 MP, superpone la imagen del sonido sobre la imagen real del equipo o la instalación inspeccionada.
Análisis en la nube con inteligencia artificial
Las capturas pueden enviarse a un servicio en la nube que clasifica automáticamente los eventos de descarga parcial a partir de su patrón PRPD y estima el caudal y la pérdida anual de las fugas de gas detectadas.
Mapa geográfico de los hallazgos
La posición GPS de cada medición se guarda a través de la aplicación móvil conectada por Bluetooth, lo que permite situar los hallazgos sobre un mapa de la instalación y volver a localizarlos en inspecciones posteriores.
Pantalla táctil de 5"
Pantalla LCD en color de 800 × 480 px, con zoom digital x2, dos luces LED auxiliares y brillo de hasta 1000 nit para trabajar también en exteriores.
Equipo compacto y autónomo
Con 237 × 146 × 56 mm y 1,1 kg de peso, ofrece hasta 5 horas de funcionamiento y guarda imágenes, vídeos y audio en JPG, MP4 y WAV.
Aplicaciones
- Inspección de subestaciones y aparamenta de alta tensión para detectar descargas parciales.
- Localización de fugas en instalaciones de gas y redes de aire comprimido.
- Diagnóstico de ruidos anómalos en máquinas rotativas y líneas de producción.
- Informes automáticos de fuga de gas y de descarga parcial con clasificación PRPD.
Acerca del producto
El equipo mide la banda ultrasónica de 2 kHz a 100 kHz con una distancia de medida de 0,5 a 200 m, y ofrece un umbral de detección de 2,34 dB SPL a 2 kHz y de 20,10 dB SPL a 100 kHz. Almacena hasta 21 GB en tramos de 5 minutos, con capacidad para 8400 fotografías o 20 horas de vídeo, y se conecta por USB-C o Bluetooth 5.0 a una aplicación para iOS y Android. Funciona entre -20 °C y 50 °C, con hasta 5 horas de autonomía y 4 horas de carga.
Especificaciones técnicas
| Número y tipo de micrófonos | 112 canales, micrófonos MEMS digitales |
| Banda de frecuencia efectiva | de 2 kHz a 100 kHz |
| Distancia de medida | de 0,5 a 200 m |
| Cámara óptica | 8 MP, campo de visión horizontal 63°, vertical 40° |
| Pantalla | LCD en color de 5", 800 × 480 px, táctil capacitiva |
| Formatos de grabación | JPG, MP4, WAV |
| Almacenamiento | 21 GB internos |
| Autonomía | hasta 5 h de funcionamiento |
| Dimensiones | 237 × 146 × 56 mm |
| Peso | 1,1 kg |
| Temperatura de servicio | de -20 °C a 50 °C |
Preguntas frecuentes
¿Qué tipos de anomalía detecta?
Descargas parciales, fugas de gas y ruidos anormales de tipo BSR, a partir de las ondas ultrasónicas que generan.
¿Cómo funciona el análisis en la nube?
Las imágenes y grabaciones pueden enviarse a un servicio en la nube que aplica inteligencia artificial para clasificar automáticamente las descargas parciales y estimar el caudal y la pérdida anual de las fugas de gas.
¿Puede situar los hallazgos en un mapa?
Sí. La posición GPS de cada medición se guarda mediante la aplicación móvil conectada por Bluetooth, lo que permite ubicar los hallazgos sobre un mapa geográfico de la instalación. Si el plano de la instalación está en coordenadas UTM, el conversor de coordenadas convierte la posición del GPS para que los hallazgos cuadren con él.
¿Qué autonomía tiene la batería?
Hasta 5 horas de funcionamiento, con un tiempo de carga de hasta 4 horas.
¿Qué grado de protección tiene el equipo?
El fabricante no publica un grado de protección IP para este equipo.
