Para ver uma fuga de SF6 é necessária uma câmara de imagem ótica de gás (OGI) cujo detetor trabalhe na banda infravermelha onde o SF6 absorve, de modo que a fuga apareça no ecrã como uma pluma. A TC706 consegue-o com termografia passiva em 9,8-11,2 µm (pico a 10,55 µm) e um detetor QWIP arrefecido de 320 × 256 com NETD ≤ 0,025 °C a 30 °C: mostra a pluma em direto a 60 Hz, sem fundo específico nem luz auxiliar, e localiza o ponto de fuga à distância com os equipamentos energizados e em serviço.
Dados principais da TC706
- Imagem ótica de gás: termografia passiva na banda de 9,8-11,2 µm (pico a 10,55 µm), onde o SF6 absorve fortemente; a TC706 mostra a fuga como uma pluma em direto, sem fundo específico nem luz auxiliar.
- Detetor: QWIP arrefecido de 320 × 256 com sensibilidade térmica (NETD) ≤ 0,025 °C a 30 °C e frequência de imagem de 60 Hz.
- Óticas: campo de visão de 14,5° × 10,8° (focagem mínima 0,5 m, IFOV 0,79 mrad) ou de 24° × 18° (focagem mínima 0,3 m, IFOV 1,13 mrad); focagem automática, motorizada ou manual e zoom eletrónico 1-4×.
- Gases visíveis: além do SF6, ácido acético, amoníaco, FREON-12, cianoacrilato, etileno, dióxido de cloro e MEK, entre outros gases que absorvem na sua banda espetral.
- Termografia de medição: de −40 °C a +500 °C com exatidão de ±2 °C ou ±2 % da leitura (o maior dos dois), com até 10 pontos, 5 áreas e 2 linhas, perfil, isotérmica e alarmes de voz e cor.
- Visores e registo: visor OLED HD de 0,6 polegadas e ecrã tátil de 5 polegadas (800 × 600); câmara visível de 1,3 MP, JPEG radiométrico de 14 bits, vídeo MPEG-4 e notas de voz de 40 s em cartão SD de 8 GB (mais de 6000 imagens).
- No terreno: 3 kg e 335 × 160 × 172 mm, bateria Li-Ion de 3 h em contínuo ou alimentação externa de 10-15 V CC, IP54 e funcionamento de −15 °C a +50 °C.
Vantagens
Inspeção sem paragens
A termografia passiva na banda de 9,8-11,2 µm, onde o SF6 absorve fortemente, localiza o ponto exato da fuga à distância — sem corte de alimentação e sem luz auxiliar nem fundo específico.
Detetor arrefecido, dupla função
O detetor QWIP arrefecido de 320 × 256 oferece imagem de alto contraste com sensibilidade térmica (NETD) ≤ 0,025 °C e medição precisa de temperatura de −40 °C a +500 °C, cobrindo também a inspeção termográfica de rotina.
Concebida para um só operador

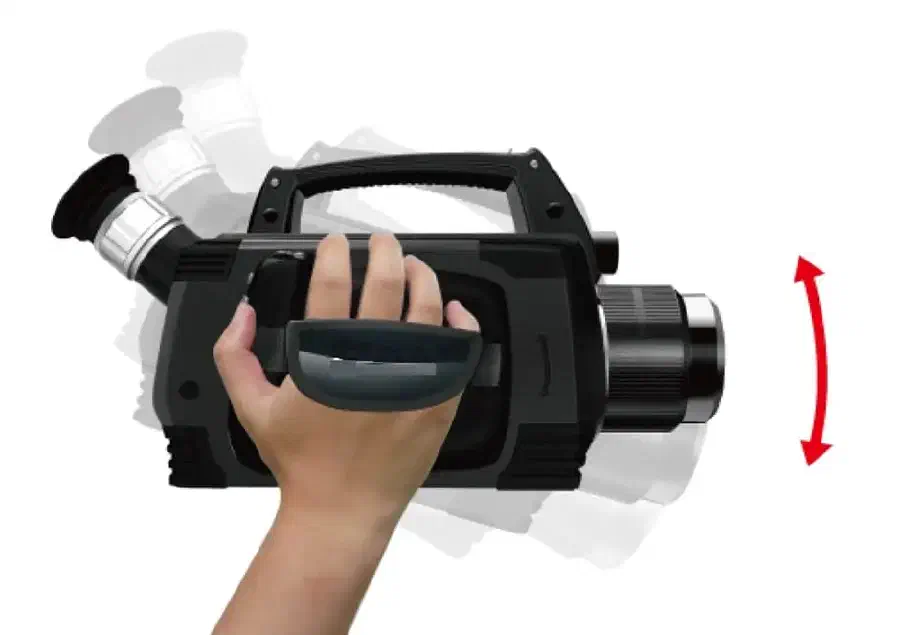

Com 3 kg, pega e visor rotativos, ocular OLED HD e ecrã tátil de 5 polegadas, a câmara permite inspeções de campo por uma só pessoa em qualquer ângulo.
Além do SF6
Ácido acético, amoníaco, FREON-12, cianoacrilato, etileno, dióxido de cloro e MEK contam-se entre os outros gases detetáveis.
Documentação de campo completa
Armazenamento radiométrico de imagem e vídeo com anotação de voz, câmara visível integrada e saída HDMI para relatórios completos.
Aplicações

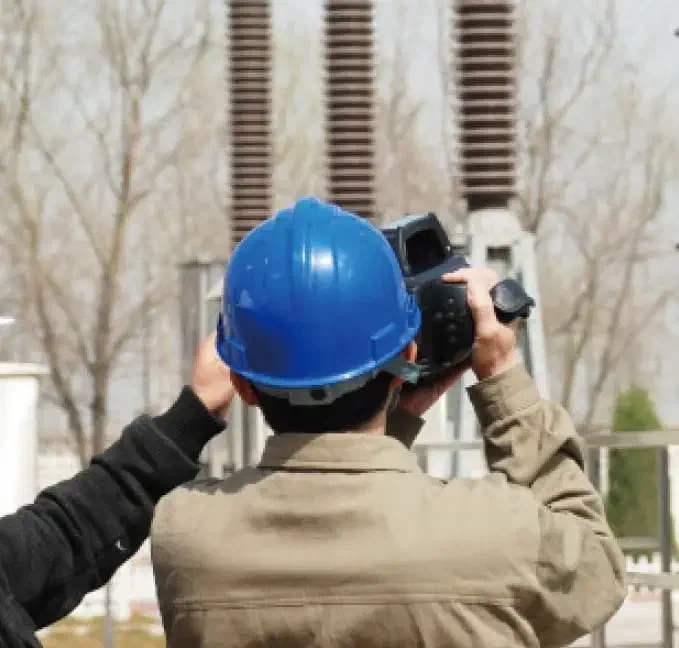

- Inspeção de fugas de SF6 em subestações isoladas a gás e disjuntores.
- Verificação preventiva de celas energizadas.
- Seguimento de emissões de gases nocivos para o ambiente.
Acerca do produto
O SF6 é utilizado em todo o setor elétrico como meio isolante e de extinção em subestações isoladas a gás e disjuntores; rastrear as suas fugas protege a instalação e o ambiente. A TC706 documenta cada deteção com imagens radiométricas, vídeo e notas de voz para relatórios completos.
As ferramentas de análise incluem até 10 pontos móveis, 5 áreas, 2 linhas, perfil, isotérmica e diferença de temperatura, com alarmes de voz e cor.
Especificações técnicas
| Detetor | QWIP arrefecido, 320 × 256 |
| Gama espetral | 9,8-11,2 µm (pico a 10,55 µm) |
| Sensibilidade térmica (NETD) | ≤ 0,025 °C a 30 °C |
| Gama de temperatura | −40 °C a +500 °C; ±2 °C ou ±2 % |
| Visores | Visor OLED HD; ecrã tátil de 5 polegadas |
| Bateria | Li-Ion, 3 h de utilização contínua |
| Proteção | IP54; −15 °C a +50 °C |
| Peso | 3 kg |
| Campo de visão / focagem mín. | 14,5° × 10,8° / 0,5 m ou 24° × 18° / 0,3 m |
| Resolução espacial (IFOV) | 0,79 ou 1,13 mrad |
| Frequência de imagem e zoom | 60 Hz; zoom eletrónico 1-4× |
Perguntas frequentes
Que câmara OGI permite ver fugas de SF6?
Uma com detetor arrefecido que trabalhe na banda de absorção do SF6. A TC706 usa um detetor QWIP arrefecido de 320 × 256 em 9,8-11,2 µm, com NETD ≤ 0,025 °C a 30 °C e 60 Hz, pelo que a fuga aparece no ecrã como uma pluma em direto, sem fundo específico nem luz auxiliar.
Que ótica escolher e a que distância mínima foca?
A TC706 trabalha com campo de visão de 14,5° × 10,8° (IFOV 0,79 mrad, focagem mínima 0,5 m), que dá mais resolução espacial, ou de 24° × 18° (IFOV 1,13 mrad, focagem mínima 0,3 m), que abrange mais campo ao perto; em ambos os casos com zoom eletrónico 1-4×.
Como deteta a câmara o SF6?
Por termografia passiva na banda de 9,8-11,2 µm, onde o SF6 absorve fortemente a radiação infravermelha: a fuga aparece no ecrã como uma pluma em direto.
É preciso desenergizar a instalação?
Não. As fugas localizam-se à distância com os equipamentos energizados e em serviço.
Também mede temperatura?
Sim. Mede de −40 °C a +500 °C com exatidão de ±2 °C ou ±2 %, com análise por pontos, áreas, linhas, perfil e isotérmica.
Como se documentam as deteções?
Com imagens e vídeo radiométricos, notas de voz de 40 s, câmara visível integrada e saída HDMI.
