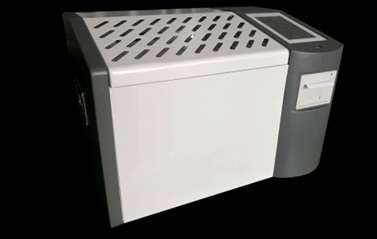

Para medir o fator de perdas dielétricas (tanδ), a permissividade relativa e a resistividade CC de um óleo isolante segundo a IEC 60247 é necessária uma célula de três elétrodos aquecida a temperatura controlada, uma fonte CA, uma fonte CC e um condensador padrão estável. O HZJD-2Z reúne tudo isto num único equipamento automático: mede tanδ de 0,00001 a 100 com exatidão de ±(1 % da leitura + 0,0001), a permissividade relativa de 1,000 a 30,000 e a resistividade CC de 2,5 MΩ·m a 20 TΩ·m, com tensões de ensaio de 500-2000 V CA e 0-500 V CC, sobre uma amostra de cerca de 40 mL aquecida até 125 °C.
Dados principais do HZJD-2Z
- Fator de perdas dielétricas: o HZJD-2Z mede tanδ de 0,00001 a 100 com exatidão de ±(1 % da leitura + 0,0001) e resolução de 0,00001.
- Permissividade e capacitância: permissividade relativa de 1,000 a 30,000 com ±1 % da leitura e resolução de 0,001; capacitância da célula de 5 a 200 pF com ±(1 % da leitura + 0,5 pF) e resolução de 0,01 pF.
- Resistividade CC: de 2,5 MΩ·m a 20 TΩ·m com exatidão de ±10 % da leitura.
- Tensões de ensaio: 500-2000 V eficazes em CA a 50 Hz e 0-500 V em CC, ambas reguláveis de forma contínua, geradas por conversão CA-CC-CA para que as flutuações da rede não afetem o resultado, mesmo com alimentação a partir de um gerador.
- Célula e temperatura: célula de três elétrodos em aço inoxidável com 2 mm de separação, capacitância em vazio de 60 ± 5 pF, tanδ em vazio inferior a 1 × 10−4 e cerca de 40 mL de amostra; aquecimento por indução de média frequência com controlo PID de 0 a 125 °C (erro ±0,5 °C) e relé de limite a 120 °C.
- Referência: condensador padrão de três elétrodos com gás SF6, cujas perdas e capacitância não dependem da temperatura nem da humidade ambiente.
- Operação e registo: ecrã tátil a cores de 800 × 480 com menu guiado, calibração em vazio automática, impressora integrada, porta RS-232 e função DataScan com até 100 registos com data e hora; proteção contra sobretensão, sobreintensidade e curto-circuito de alta tensão.
- Normas e dados físicos: CE, IEC 60247, ASTM D924, ASTM D1169, GB/T 5654-2007, GB/T 507-2002, DL 429.9-91 e DL/T 846.7-2004; 220 V CA ±10 %, 50/60 Hz, 100 W; 500 × 360 × 420 mm e 22 kg; utilização de 0 a 40 °C com humidade relativa inferior a 75 %.
Arquitetura tudo em um
O equipamento integra num único instrumento a célula de ensaio de três elétrodos, o controlador e sensor de temperatura, a ponte de perdas dielétricas, a fonte de ensaio CA, o condensador padrão de SF6, o megóhmetro e a fonte de alta tensão CC. A célula de três elétrodos, com 2 mm de separação entre o elétrodo de alta tensão e o de medição, elimina o efeito da capacitância parasita e das fugas no resultado de tanδ. A amostra é aquecida por indução de média frequência, sem contacto, com controlo PID que mantém a temperatura dentro da banda de erro predefinida entre 0 e 125 °C, e um relé de limite térmico interrompe o aquecimento acima de 120 °C.
Aplicações
O equipamento serve para o controlo de diagnóstico de líquidos isolantes sempre que seja preciso verificar tanδ, permissividade e resistividade na receção ou periodicamente.
- Transformadores de potência e outros ativos críticos.
- Subestações e instalações de transporte e produção.
- Laboratórios de óleo e ensaios de receção ou de manutenção.
Interface tátil e gestão de resultados
A medição, totalmente digital e automática, é gerida a partir de um ecrã a cores totalmente tátil de 800×480 com um menu guiado, de modo que qualquer operador, sem formação especializada, conclui um ensaio automático completo do início ao fim. O relatório automático de ensaio mostra a capacitância da cuba Cx, tanδ, a permissividade relativa εr e a resistividade CC ρ, com impressão integrada. A função DataScan guarda até 100 registos, cada um com a temperatura de ensaio, a tensão de ensaio, os três resultados e a data e hora, e permite recuperá-los e imprimi-los em qualquer momento posterior. Um controlo de drenagem de óleo integrado, com aviso de confirmação no ecrã, esvazia e enxagua a célula sem a retirar entre ensaios.
Especificações técnicas
| Tensão de ensaio CA | 500-2000 V, regulável de forma contínua, 50 Hz |
| Tensão de ensaio CC | 0-500 V, regulável de forma contínua |
| Gama de temperatura medida | 0-125 °C, erro ±0,5 °C |
| Separação de elétrodos AT-BT | 2 mm |
| Dimensões (L×P×A) | 500 × 360 × 420 mm |
| Peso | 22 kg |
| Alimentação | CA 220 V ±10 %, 50/60 Hz, 100 W |
| Normas | IEC 60247, ASTM D924, ASTM D1169, GB/T 5654-2007 |
| Fator de perdas dielétricas (tanδ) | 0,00001-100; exatidão ±(1 % da leitura + 0,0001); resolução 0,00001 |
| Permissividade relativa / capacitância | 1,000-30,000, ±1 % da leitura, resolução 0,001 / 5-200 pF, ±(1 % da leitura + 0,5 pF), resolução 0,01 pF |
| Resistividade CC | 2,5 MΩ·m-20 TΩ·m; exatidão ±10 % da leitura |
Perguntas frequentes
Que exatidão tem o HZJD-2Z em tanδ e em resistividade?
O HZJD-2Z mede tanδ de 0,00001 a 100 com ±(1 % da leitura + 0,0001) e resolução de 0,00001, a permissividade relativa de 1,000 a 30,000 com ±1 % e a resistividade CC de 2,5 MΩ·m a 20 TΩ·m com ±10 % da leitura. A célula vazia tem um tanδ próprio inferior a 1 × 10−4.
Pode ser alimentado por um gerador no terreno?
Sim. O HZJD-2Z gera as tensões de ensaio por conversão CA-CC-CA, pelo que as flutuações de tensão e frequência da rede não afetam a medição e o equipamento funciona corretamente com um gerador. Necessita de 220 V CA ±10 %, 50/60 Hz, e consome 100 W.
O que mede o HZJD-2Z num só ensaio?
O fator de perdas dielétricas (tanδ), a permissividade relativa e a resistividade CC da amostra, todos com a mesma célula de três elétrodos.
Que quantidade de óleo é necessária?
Cerca de 40 mL, vertidos na célula depois da calibração em vazio, deixando as bolhas assentar mais de 15 minutos.
É preciso ter formação especializada?
Não. O menu guiado no ecrã tátil conduz o operador passo a passo pela calibração, o enchimento e o ensaio automático.
Como se guardam os resultados?
Com a função DataScan, que guarda até 100 registos com data e hora e permite recuperá-los e imprimi-los a partir do próprio equipamento.
