Medidores de relação de transformação

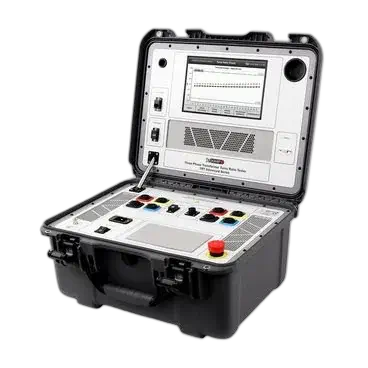

Os medidores de relação de transformação (TTR) verificam se os enrolamentos de um transformador têm a relação de espiras e a polaridade corretas —uma verificação rápida e sensível de espiras em curto-circuito, falhas do comutador de tomadas e ligações erradas. A gama da Amperis para o setor elétrico inclui medidores de relação portáteis e trifásicos para ensaio em fábrica e no terreno.
O que mede e como funciona?
O equipamento aplica uma tensão conhecida a um enrolamento e mede a induzida no outro para obter a relação de transformação, com a polaridade, o desfasamento e a corrente de excitação. Cada relação medida é comparada com a placa e, num comutador de tomadas em carga, cada posição é verificada. Um desvio indica espiras em curto-circuito, uma falha de tomada ou um grupo de ligação incorreto; alguns equipamentos acrescentam a resistência de enrolamento no mesmo ensaio.
Como escolher o equipamento adequado
- Decida entre ensaio monofásico ou trifásico automático.
- Confirme a gama e a exatidão de relação para os seus transformadores.
- Procure sequência automática do comutador de tomadas e gestão de grupos de ligação.
- Avalie a opção combinada de resistência de enrolamento.
- Privilegie o armazenamento interno e a exportação de relatórios.
Não sabe que medidor se adequa? Não hesite em contactar-nos.
Aplicações
- Ensaios de receção em fábrica e no local (FAT/SAT)
- Manutenção corrente de transformadores
- Diagnóstico após defeito
- Verificação do comutador de tomadas em todas as posições
- Relação de transformadores de medida (TI/TT)
Normas aplicáveis
Os equipamentos Amperis são referenciados ao quadro IEC/EN e IEEE (não a designações nacionais do tipo PN/PL):
- IEC 60076-1 — transformadores de potência: tolerância de relação de ±0,5 % face à placa, em cada tomada
- IEEE C57.12.90 — código de ensaio de transformadores
- IEC 61869 — transformadores de medida (relação TI/TT)
- IEC/EN 61010-1 — segurança do instrumento
Perguntas frequentes
Que erro de relação é aceitável?
A IEC 60076-1 admite um desvio máximo de ±0,5 % face ao valor de placa. Um erro maior sugere espiras em curto-circuito, um problema do comutador de tomadas ou uma ligação incorreta.
Porquê ensaiar cada posição de tomada?
As falhas do comutador de tomadas em carga surgem muitas vezes só em posições concretas, pelo que cada uma é medida e comparada; uma verificação pontual pode não as detetar.
Pode ensaiar transformadores de medida?
Sim. O mesmo princípio de relação de espiras verifica a relação e a polaridade dos transformadores de medida, segundo a IEC 61869.
Recursos técnicos
Combine a relação com ohmímetros de resistência de enrolamento, a família ensaio de transformadores e o ensaio de disjuntores. Peça um orçamento.
