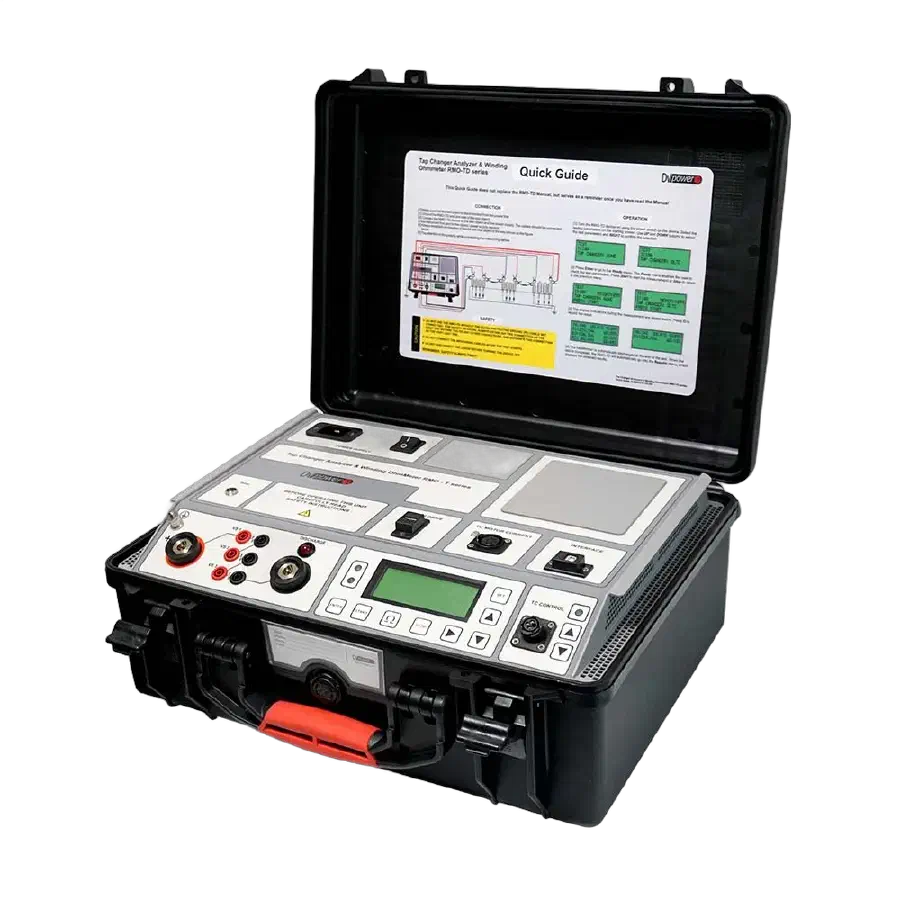

Pour mesurer la résistance d'enroulement et diagnostiquer le changeur de prises en charge avec un seul appareil, il faut un ohmmètre à fort courant doté de l'analyse de résistance dynamique et du contrôle OLTC. La série RMO-TD injecte de 5 mA à 60 A CC selon le modèle sous jusqu'à 55 V CC, qui saturent vite le noyau, mesure trois enroulements en série à la fois avec une exactitude typique de ±(0,1 % de la lecture + 0,1 % de la pleine échelle) jusqu'à 2 kΩ et enregistre le DVtest avec un échantillonnage de 0,1 ms avec le courant du moteur, en changeant de prise depuis l'appareil lui-même et sans décharger le transformateur entre les prises.
Données clés de la série RMO-TD
- Modèles et courant : RMO25TD, RMO40TD et RMO60TD, avec 25, 40 ou 60 A CC maximum et 700, 900 ou 1000 W de sortie ; les trois atteignent jusqu'à 55 V CC et partagent boîtier, exactitude et fonctions d'analyse.
- Exactitude de résistance : le RMO-TD mesure de 0,1 µΩ à 100 kΩ avec ±(0,1 % lect. + 0,1 % PE) typique jusqu'à 1,999 kΩ, ±(0,2 % + 0,1 % PE) de 2 à 9,999 kΩ et ±(1 % + 1 % PE) de 10 à 99,99 kΩ ; garantie, ±(0,2 % + 0,2 % PE) jusqu'à 9,999 kΩ.
- DVtest du changeur de prises : résistance dynamique avec un échantillonnage de 0,1 ms ; le RMO-TD calcule l'ondulation et le temps de chaque changement de prise et superpose le courant du moteur sur le même graphe.
- Contrôle OLTC : l'unité intégrée change de prise depuis l'appareil et, avec le logiciel PC, la séquence mesurer-changer-remesurer est automatique, sans décharger le transformateur entre les prises.
- Trois canaux de tension : le RMO-TD mesure en une seule passe primaire, secondaire et tertiaire connectés en série, en saturant le noyau par l'enroulement au plus grand nombre de spires.
- Température et échauffement : canal Pt100 de -50 à +180 °C et fonction Heat Run qui extrapole résistance et température à l'instant de la coupure.
- Sur site : IP67 couvercle fermé, 478 × 194 × 389 mm et 13–13,2 kg ; mémoire de 1000 mesures (5000 en option) et rapports vers Excel, PDF ou Word.
Avantages
DVtest : le changeur, radiographié
La mesure de résistance dynamique capte chaque brève chute de courant pendant le changement de prise ; l'analyse de l'ondulation, du temps de transition et du courant du moteur du changeur révèle contacts et sélecteurs défaillants.
Contrôle du changeur depuis l'appareil
L'unité de contrôle de prises intégrée change la position de l'OLTC depuis l'instrument lui-même, et avec le logiciel PC l'essai complet — mesurer, changer de prise, remesurer — s'exécute automatiquement.
Trois canaux et un essai plus court
Les trois canaux de tension mesurent primaire, secondaire et tertiaire connectés en série, et la saturation du noyau par l'enroulement au plus grand nombre de spires réduit le temps de stabilisation.
Démagnétisation et essai d'échauffement
Après la mesure en continu, l'appareil démagnétise le noyau avec un courant alternatif de magnitude décroissante, et la fonction Heat Run extrapole résistance et température à l'instant de la coupure.
Applications
- Résistance d'enroulement des transformateurs de puissance, de distribution et autotransformateurs.
- Analyse de résistance dynamique des changeurs de prises en charge de tout type.
- Générateurs, moteurs et autres objets inductifs ; aussi jeux de barres et jonctions non inductives.
- Essai d'échauffement avec extrapolation du point chaud.
- Démagnétisation monophasée automatique du noyau après l'essai.
À propos du produit
La plage de mesure couvre de 0,1 µΩ à 100 kΩ avec une exactitude typique de ±(0,1 % de la lecture + 0,1 % de la pleine échelle) jusqu'à 2 kΩ, et un canal Pt100 relève la température de -50 à +180 °C. La mémoire conserve 1000 mesures (5000 en option) et le logiciel PC inclus dirige la séquence par USB, trace les graphes DRM et exporte les rapports vers Excel, PDF ou Word.
Accessoires : câbles de courant et de tension avec pinces TTA, câble de contrôle du changeur, pince de courant 30/300 A, sondes de température jusqu'à 20 m, shunt de vérification, imprimante thermique intégrée en option, Bluetooth et valises de transport.
Spécifications techniques
| Modèles | RMO25TD, RMO40TD et RMO60TD |
| Courant d'essai | 5 mA – 60 A CC selon le modèle |
| Tension de sortie | Jusqu'à 55 V CC |
| Plage de mesure | 0,1 µΩ – 100 kΩ |
| Exactitude typique | ±(0,1 % lect. + 0,1 % PE) jusqu'à 2 kΩ |
| DVtest (DRM) | Échantillonnage de 0,1 ms |
| Protection | IP67 couvercle fermé |
| Dimensions et poids | 478 × 194 × 389 mm ; 13 – 13,2 kg |
| Exactitude typique de 2 à 100 kΩ | ±(0,2 % lect. + 0,1 % PE) de 2 à 9,999 kΩ ; ±(1 % lect. + 1 % PE) de 10 à 99,99 kΩ |
| Exactitude garantie | ±(0,2 % lect. + 0,2 % PE) de 0,1 µΩ à 9,999 kΩ ; ±(2,5 % lect. + 2,5 % PE) de 10 à 99,99 kΩ |
Questions fréquentes
Quel appareil faut-il pour l'essai de résistance dynamique (DVtest) d'un changeur de prises en charge ?
Un ohmmètre d'enroulement qui enregistre le courant avec un échantillonnage rapide et contrôle le changeur. Le RMO-TD échantillonne à 0,1 ms, calcule l'ondulation et le temps de chaque transition, superpose le courant du moteur et change de prise depuis l'appareil, avec jusqu'à 60 A CC sur le RMO60TD et sans décharger le transformateur entre les prises.
Quelle est l'exactitude du RMO-TD en résistance d'enroulement ?
Une exactitude typique de ±(0,1 % de la lecture + 0,1 % de la pleine échelle) de 0,1 µΩ à 1,999 kΩ, de ±(0,2 % + 0,1 %) de 2 à 9,999 kΩ et de ±(1 % + 1 %) de 10 à 99,99 kΩ. L'exactitude garantie est de ±(0,2 % + 0,2 %) jusqu'à 9,999 kΩ et de ±(2,5 % + 2,5 %) au-delà, identique sur les trois modèles.
Que mesure exactement le DVtest ?
La résistance dynamique du changeur pendant la transition : l'appareil enregistre le courant à 0,1 ms, calcule l'ondulation et le temps de chaque changement de prise et superpose le courant du moteur sur le même graphe.
Faut-il décharger le transformateur entre les prises ?
Non. Les mesures de toutes les positions du changeur s'enchaînent sans interrompre le courant d'essai, et l'appareil avertit s'il détecte une interruption pendant la commutation.
Pourquoi la tension de sortie de 55 V compte-t-elle ?
Parce qu'elle accélère la saturation du noyau magnétique : plus tôt le courant se stabilise, plus tôt la lecture est fiable et plus court est l'essai complet.
Quelles différences entre les trois modèles ?
Le courant maximal (25, 40 ou 60 A) et la puissance de sortie (700, 900 ou 1000 W) ; le boîtier, l'exactitude et les fonctions d'analyse sont identiques.
