Analisadores de qualidade de rede classe A com GSM, GPS e transitórios
Quando os relatórios de qualidade do fornecimento segundo a EN 50160 têm de ser válidos perante o distribuidor ou num contrato, é necessário um analisador de classe A segundo a IEC 61000-4-30 com relógio sincronizado por GPS; se for preciso captar também sobretensões rápidas, é necessário um registador de transitórios. Os APQM-702 e APQM-703 medem em classe A, com ±0,1 % de Unom em redes até 1000 V e mais de 4500 parâmetros registados, sincronizam o relógio com o GPS integrado e gerem-se à distância pelo modem GSM; o APQM-703 acrescenta um registador de transitórios de ±8000 V com amostragem até 10 MHz.
Dados principais dos APQM-702/703
- Classe e normas: classe A segundo a IEC 61000-4-30 (ed. 3, 2015) e classificação PQI-A-PO segundo a IEC 62586-1/-2; harmónicos e inter-harmónicos segundo a IEC 61000-4-7 classe I; flicker classe F1 segundo a IEC 61000-4-15; relatórios segundo a EN 50160.
- Tensão: 5 entradas (L1, L2, L3, N e PE) até 760 V ou 1000 V RMS em relação à terra consoante a versão; ±0,1 % de Unom entre 0 e 45 °C; CAT IV 600 V e CAT III 1000 V (versão de 1000 V).
- Corrente e frequência: 4 entradas para pinças rígidas ou flexíveis até 6000 A, com ±0,1 % de Inom sem pinças; frequência de 40 a 70 Hz com ±0,01 Hz.
- Harmónicos, flicker e desequilíbrio: harmónicos e inter-harmónicos da componente contínua até à ordem 50 com ±0,05 % de Unom (ou ±5 % do valor medido a partir de 1 % de Unom), fator K de 1 a 50; Pst/Plt de 0,2 a 10 com ±5 %; desequilíbrio de 0 a 20 % com ±0,15 % absoluto; sinais de telecomando de 5 a 3000 Hz.
- Eventos: cavas, sobretensões, interrupções e variações rápidas de tensão (RVC) com ±0,2 % de Unom, forma de onda até 1 s a 10,24 kHz e gráfico RMS de meio período até 30 s.
- Transitórios (só APQM-703): 4 canais em relação a PE até ±8000 V, amostragem selecionável de 100 kHz a 10 MHz, largura de banda de 2,5 MHz, disparo por amplitude (50–5000 V) ou por declive dV/dt e exatidão de ±(5 % + 25 V).
- Registo e comunicações: médias de 200 ms a 120 min, 4 configurações de registo independentes, cartão de 8 GB ampliável a 32 GB; USB, rádio de 433 MHz e modem GSM integrado; relógio GPS com deriva inferior a ±0,3 s/dia se o sinal se perder.
- Instalação no terreno: alimentação a partir da rede medida a 100…690 V CA ou 140…690 V CC, bateria de iões de lítio de 4,4 Ah (cerca de 2 h no APQM-702 e 1,5 h no APQM-703), aquecedor, IP65, de -20 a +55 °C, ecrã LCD a cores de 3,5 polegadas, 200 × 180 × 77 mm e 1,6 kg.
Vantagens
Precisão de classe A
Tensão com erro de ±0,1 % de Unom, frequência com ±0,01 Hz, harmónicos até ao 50º e inter-harmónicos, fator K, flicker e desequilíbrio conforme a classe A da IEC 61000-4-30.
Cinco entradas de tensão
Mede L1, L2, L3, N e PE até 1000 V e correntes até 6 kA consoante a pinça, em redes de 50/60 Hz, sistemas de fase dividida, estrela, triângulo e Aron e circuitos de corrente contínua.
Controlo remoto por GSM e GPS
O modem GSM/GPRS permite configurar o analisador e descarregar dados a partir de qualquer lugar, o recetor GPS sincroniza o relógio e a função antirroubo avisa por SMS perante uma mudança de posição.
Transitórios até ±8000 V (APQM-703)
O APQM-703 incorpora um registador de transitórios de tensão com gama de ±8000 V e amostragem até 10 MHz para capturar os fenómenos mais rápidos da rede.
Alimentado a partir da rede medida
O alimentador interno de 100…690 V CA admite a ligação direta em postes de baixa tensão; a bateria interna e o aquecedor garantem a medição contínua a -20 °C com proteção IP65.
Aplicações
- Análise de qualidade de energia em classe A para serviços profissionais de energia.
- Diagnóstico de perturbações em unidades industriais e redes de distribuição.
- Medições em postes de baixa tensão e atrás de transformadores de tensão.
- Verificação do cumprimento da EN 50160 com relatórios automáticos.
Acerca do produto

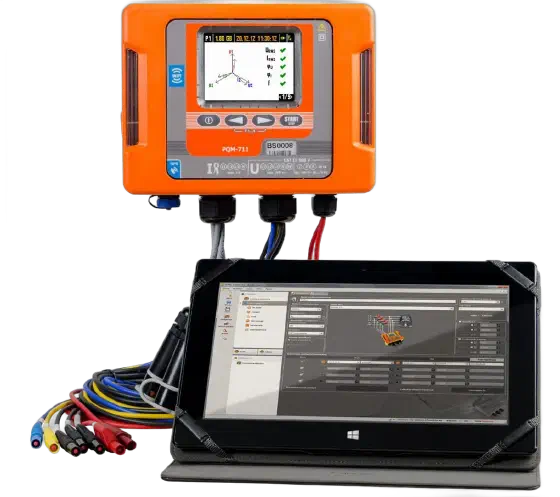

Os dois modelos partilham uma caixa IP65 de 200 × 180 × 77 mm e cerca de 1,6 kg, ecrã LCD de 3,5 polegadas, cartão de 8 GB ampliável a 32 GB e registo com intervalos desde 200 ms; o APQM-702 cobre a análise completa de classe A, o APQM-703 soma o registador de transitórios e a variante APQM-702T mede ainda a temperatura exterior.
Especificações técnicas
| Classe de medição | Classe A segundo a IEC 61000-4-30 |
| Entradas de tensão | 5 (L1, L2, L3, N, PE); até 1000 V; ±0,1 % Unom |
| Entradas de corrente | 4; até 6 kA consoante a pinça; ±0,1 % Inom |
| Frequência | 40,00…70,00 Hz; precisão ±0,01 Hz |
| Harmónicos | Até ao 50º e inter-harmónicos; fator K; THD |
| Transitórios — só APQM-703 | ±8000 V; amostragem até 10 MHz |
| Registo | Mais de 4500 parâmetros; intervalos desde 200 ms |
| Memória | Cartão de 8 GB; ampliável até 32 GB |
| Comunicações | GSM/GPRS integrado; USB; rádio OR-1 até cerca de 5 m |
| GPS | Relógio sincronizado por GPS; aviso antirroubo por SMS |
| Alimentação e ambiente | 100…690 V CA; bateria; IP65; -20…+55 °C |
| Dimensões e peso | 200 × 180 × 77 mm; aprox. 1,6 kg |
| Norma de produto | IEC 62586-1/-2: PQI-A-PO |
| Flicker e desequilíbrio | Pst/Plt classe F1 (IEC 61000-4-15), ±5 %; desequilíbrio 0…20 %, ±0,15 % |
| Exatidão dos transitórios — só APQM-703 | ±(5 % + 25 V); disparo por amplitude ou dV/dt |
Perguntas frequentes
Que analisador de qualidade de rede escolher para relatórios EN 50160 de classe A?
Um que cumpra a classe A da IEC 61000-4-30 também na sincronização horária. O APQM-702 mede a tensão com ±0,1 % de Unom e a frequência com ±0,01 Hz, e o seu recetor GPS integrado mantém o relógio em classe A sem acessórios; no interior admite uma antena GPS externa com 10 m de cabo.
Que transitórios capta o APQM-703?
Sobretensões até ±8000 V nos quatro canais L1, L2, L3 e N em relação a PE, com amostragem de 100 kHz a 10 MHz (100 ns entre amostras), registos de 2000 a 20 000 amostras e exatidão de ±(5 % + 25 V); o disparo ajusta-se por limiar de 50 a 5000 V ou por declive dV/dt.
Qual é a diferença entre o APQM-702 e o APQM-703?
Ambos são analisadores de classe A; o APQM-703 acrescenta um registador de transitórios de tensão com gama de ±8000 V e amostragem até 10 MHz, e a variante APQM-702T mede a temperatura exterior.
Que precisão oferecem?
Classe A segundo a IEC 61000-4-30: ±0,1 % de Unom em tensão, ±0,01 Hz em frequência, harmónicos até ao 50º e desequilíbrio com erro absoluto de ±0,15 %.
Podem controlar-se à distância?
Sim. Com qualquer cartão SIM com IP estático, o modem GSM/GPRS integrado dá acesso a partir de qualquer lugar; o recetor de rádio OR-1 funciona até cerca de 5 m.
Como se alimentam?
A partir da própria rede medida através do alimentador interno de 100…690 V CA (140…690 V CC), com bateria interna para os cortes e aquecedor para baixas temperaturas.
Funcionam no exterior?
Sim. A caixa IP65 e a gama de funcionamento de -20…+55 °C permitem a instalação direta em postes de baixa tensão.
Em que consiste a função antirroubo?
O recetor GPS integrado vigia a posição do analisador e envia uma notificação por SMS se o equipamento for deslocado.
