Para registar a qualidade do fornecimento durante semanas num poste ou num quadro no exterior e obter relatórios segundo a EN 50160, basta um registador de classe S segundo a IEC 61000-4-30 com caixa estanque, alimentação a partir da rede medida e bateria de reserva. O APQM-700 regista até 1100 parâmetros em classe S, mede tensões até 760 V com ±0,5 % de Unom e correntes até 6 kA consoante a pinça, e continua a funcionar à chuva e a -20 °C graças à caixa IP65, ao aquecedor interno e a uma bateria de mais de 6 horas.
Dados principais do APQM-700
- Normas: métodos e exatidão de classe S segundo a IEC 61000-4-30; flicker segundo a IEC 61000-4-15; harmónicos segundo a IEC 61000-4-7 (classe II); relatórios de conformidade com a EN 50160.
- Tensão: 4 entradas (L1, L2, L3 e N) até 760 V RMS, em CA de 40 a 70 Hz ou em CC; incerteza de ±0,5 % de Unom; categoria de medição CAT IV 300 V / CAT III 600 V / CAT II 760 V.
- Corrente: 4 entradas (três fases e neutro) para pinças rígidas e flexíveis, de 0,01 A até 6000 A consoante a pinça; incerteza do analisador sem pinças de ±0,2 % de Inom.
- Amostragem e frequência: conversor de 16 bits a 10,24 kHz com amostragem simultânea em todos os canais (204,8 amostras por período a 50 Hz); frequência de 40 a 70 Hz com ±0,05 Hz.
- Harmónicos, flicker e desequilíbrio: harmónicos de tensão e corrente da componente contínua até à ordem 50 com THD, com ±0,15 % de Unom (ou ±5 % do valor medido a partir de 3 % de Unom); Pst (10 min) e Plt (2 h) de 0,4 a 10; desequilíbrio de 0 a 10 % com ±0,3 % absoluto.
- Eventos: cavas, sobretensões e interrupções detetadas sobre o valor eficaz de um período atualizado a cada meio período (±1 % de Unom), com forma de onda de 6 períodos (2 antes e 4 depois); corrente de arranque registada até 60 s.
- Registo: períodos de agregação de 1 s a 30 min; cartão microSD de 2 GB ampliável a 32 GB; descarga por USB até 921,6 kbit/s.
- Instalação no exterior: IP65, de -20 a +55 °C com aquecedor interno de 5 W, alimentação a partir da rede medida a 100…415 V CA ou 140…415 V CC, bateria de iões de lítio de 4,4 Ah para mais de 6 h, 200 × 180 × 77 mm e 1,6 kg, com fixação a poste ou a calha DIN.
Vantagens
Registo massivo de parâmetros
Até 1100 parâmetros com valores médios, mínimos, máximos e instantâneos, incluindo potências por Budeanu e IEEE 1459, energias, harmónicos até ao 50º, THD, flicker e desequilíbrio.
Quatro entradas de tensão e de corrente
Mede L1, L2, L3 e N até 760 V, trabalha com transformadores de tensão e mede correntes até 6 kA consoante a pinça, com medição física da corrente do neutro.
Concebido para o exterior
A proteção IP65 permite trabalhar com chuva, neve e humidade elevada, e o aquecedor incorporado mantém a medição estável até -20 °C.
Autonomia perante cortes de rede
A bateria interna mantém o registo durante um mínimo de 6 horas se a alimentação falhar, sem perder os dados do cartão de memória.
Eventos com forma de onda
Deteta eventos em tempo real e guarda as formas de onda e os gráficos RMS de meio período para localizar a origem das perturbações.
Aplicações
- Registo de parâmetros de carga na indústria e em serviços de manutenção.
- Análise de potência de quatro quadrantes em parques eólicos e solares.
- Auditorias de qualidade do fornecimento conforme a EN 50160.
- Diagnóstico de perturbações em subestações e quadros de baixa tensão.
Acerca do produto

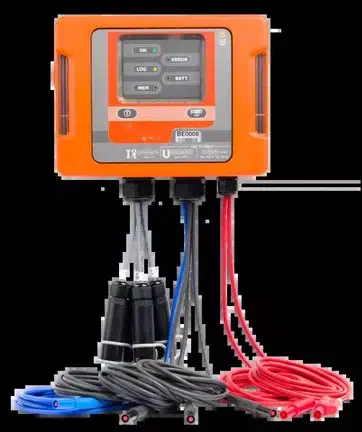

O APQM-700 é um analisador compacto de 200 × 180 × 77 mm e cerca de 1,6 kg, alimentado a partir da rede a 100…415 V CA ou 140…415 V CC, que regista num cartão microSD amovível de 2 GB ampliável até 32 GB; os dados descarregam-se por USB e analisam-se no software de PC, com relatórios segundo a EN 50160.
Especificações técnicas
| Classe de medição | Classe S segundo a IEC 61000-4-30; relatórios EN 50160 |
| Entradas de tensão | 4 (L1, L2, L3, N); até 760 V; transf. de tensão |
| Entradas de corrente | 4; até 6 kA consoante a pinça; neutro medido |
| Frequência | 40,00…70,00 Hz; precisão ±0,05 Hz |
| Registo | Até 1100 parâmetros: médios, mín., máx. e instant. |
| Harmónicos | Até ao 50º em tensão e corrente; THD |
| Memória | microSD amovível de 2 GB; ampliável até 32 GB |
| Comunicações | USB ou leitor externo; software de PC |
| Alimentação | 100…415 V CA / 140…415 V CC; bateria mín. 6 h |
| Ambiente | IP65; aquecedor interno; -20…+55 °C |
| Categoria de medição | CAT IV 300 V / CAT III 600 V |
| Dimensões e peso | 200 × 180 × 77 mm; aprox. 1,6 kg |
| Incerteza de tensão e corrente | ±0,5 % Unom; ±0,2 % Inom (sem pinças) |
| Flicker e desequilíbrio | Pst/Plt 0,4…10 segundo a IEC 61000-4-15; desequilíbrio 0…10 %, ±0,3 % |
| Amostragem | 16 bits; 10,24 kHz simultânea em todos os canais |
Perguntas frequentes
O APQM-700 é de classe A ou de classe S?
De classe S segundo a IEC 61000-4-30: mede a tensão com ±0,5 % de Unom e a frequência com ±0,05 Hz, e os seus registos servem para relatórios segundo a EN 50160. A classe A, com ±0,1 % de Unom e relógio sincronizado por GPS, está disponível nos APQM-702/703.
Em que redes pode medir o APQM-700?
Em redes monofásicas, de fase dividida, trifásicas em estrela com ou sem neutro e em triângulo, também com duas pinças (Aron), diretamente até 760 V e acima disso com transformadores de tensão definidos pelo utilizador; a corrente mede-se nas três fases e no neutro.
Que normas segue o APQM-700?
Todos os parâmetros são registados conforme a classe S da IEC 61000-4-30, e o software gera relatórios segundo a EN 50160 e outras condições de referência definidas pelo utilizador.
Funciona no exterior?
Sim. A caixa IP65 suporta chuva, neve e humidade elevada, e o aquecedor interno mantém o funcionamento estável desde -20 °C até +55 °C.
O que acontece durante um corte de energia?
A bateria interna recarregável mantém o registo durante um mínimo de 6 horas, pelo que nenhuma campanha de medição se perde.
Como se recuperam os dados?
A partir do cartão de memória amovível de 2 GB através de ligação USB ou de um leitor externo, e analisam-se com o software de PC gratuito.
Que correntes pode medir?
Até 6 kA em função das pinças utilizadas, nas três fases e no neutro, cuja corrente se mede fisicamente numa quarta entrada.
