Pour la maintenance prédictive des tableaux électriques et des équipements de poste, où la caméra sert tous les jours sur le terrain, il faut une caméra portative légère, résistante aux chocs et dotée d'une fusion avec l'image visible pour localiser le composant qui chauffe. Les TC4 et TC8 l'offrent avec des détecteurs de 160 × 120 (TC4) ou 384 × 288 (TC8), une NETD ≤ 0,06 °C à 30 °C, la fusion avec une caméra de jour 3 MP sur un écran tactile de 3,6 pouces et un boîtier de 0,98 kg qui résiste aux chutes de 2 m, aux chocs de 25G et aux vibrations de 2G, avec étanchéité IP54.
Données clés des TC4 et TC8
- Détecteurs : microbolomètre FPA non refroidi de 160 × 120 sur la TC4 et de 384 × 288 sur la TC8, dans la bande 8-14 µm à 50/60 Hz.
- Optique : champ de vision de 25° × 19° et mise au point manuelle avec distance minimale de 0,1 m ; résolution spatiale (IFOV) de 2,37 mrad sur la TC4 et de 1,37 mrad sur la TC8.
- Sensibilité et exactitude : NETD ≤ 0,06 °C à 30 °C sur les deux modèles ; ±2 °C ou ±2 % de la lecture, la plus grande des deux valeurs.
- Gammes : TC4 de −20 °C à +350 °C, extensible à 650 °C ; TC8 de −20 °C à +650 °C, extensible à 1200 °C ou 2000 °C.
- Analyse : jusqu'à 5 points, 5 zones (température maximale, minimale et moyenne) et 2 lignes, profils, isothermes, différence de température et alarmes voix/couleur ; émissivité de 0,01 à 1,0.
- Image : caméra de jour 3 MP avec double éclairage LED d'appoint, fusion IR-visible sur écran tactile TFT de 3,6 pouces et 640 × 480, et 11 palettes.
- Robustesse : chutes de 2 m, choc de 25G (IEC 68-2-29), vibrations de 2G (IEC 68-2-6), IP54 et fonctionnement de −15 °C à +50 °C.
- Sur le terrain : 0,98 kg, 230 × 105 × 245 mm, batterie Li-Ion pour 3 h d'utilisation continue, micro SD de 8 Go extensible à 32 Go, notes vocales de 60 s et pointeur laser classe 2 (1 mW, 635 nm).
Avantages

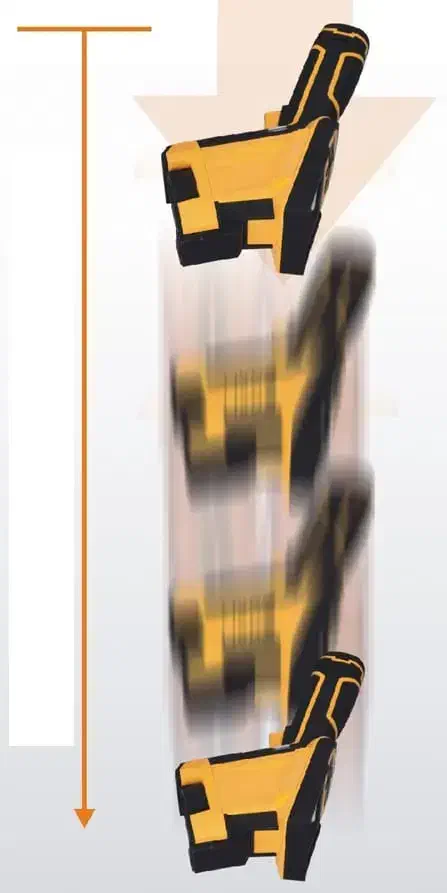

Conçues pour tomber
La nouvelle technologie de capteurs résistante aux chutes supporte des chutes de 2 m, des chocs de 25G (IEC 68-2-29) et des vibrations de 2G (IEC 68-2-6), avec étanchéité IP54 — moins de 1 kg en main.
Affichage en fusion
L'image thermique et la photo de jour 3 MP fusionnent sur l'écran tactile de 3,6 pouces, et le double éclairage LED d'appoint garde visibles les armoires sombres.
Deux modèles, une plateforme
La TC4 (160 × 120) couvre de −20 °C à +350 °C, extensible à 650 °C ; la TC8 (384 × 288) atteint +650 °C, extensible à 1200 °C ou 2000 °C.
Analyse et alarmes
Jusqu'à 5 points, 5 zones et 2 lignes avec valeurs maximale, minimale et moyenne, profils, isothermes, différence de température et alarmes voix/couleur.

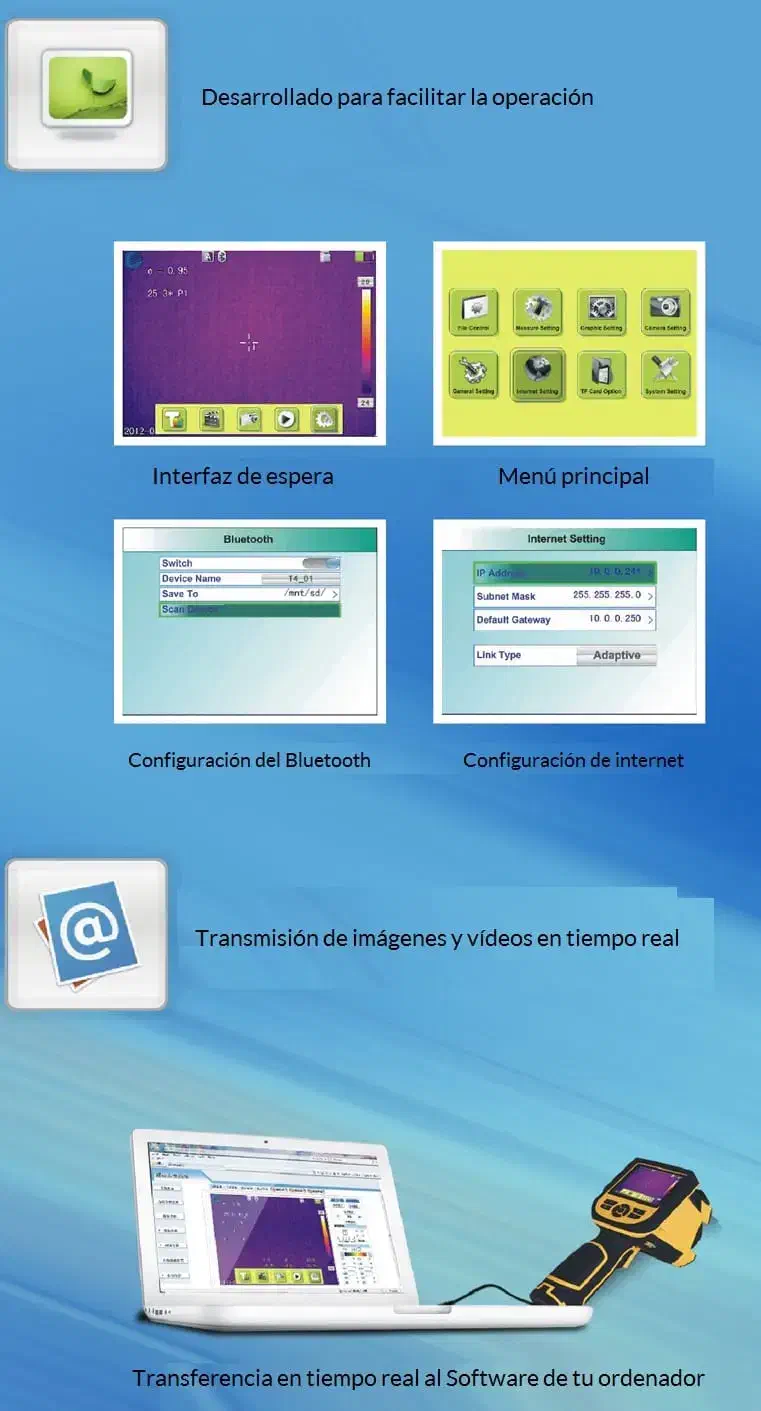

Connectées en temps réel
Transmission réseau d'image et de vidéo, audio Bluetooth (casque/RS232) et transfert mini-USB des images et données radiométriques.
Applications
- Maintenance prédictive des tableaux électriques, lignes et équipements de poste.
- Inspection industrielle et contrôle de procédé.
- Recherche scientifique avec transmission en temps réel.
À propos du produit
TC4 et TC8 partagent un design ergonomique portatif avec poignée latérale, filetage trépied 1/4 pouce et batterie Li-Ion pour 3 h d'utilisation continue avec veille et arrêt automatiques. L'enregistrement combine JPEG et H.264, tous deux avec données radiométriques originales, plus des notes vocales de 60 s par image.
Stockage sur carte micro SD (TF) de 8 Go, extensible à 32 Go.
Spécifications techniques
| Détecteur | TC4 : 160 × 120 — TC8 : 384 × 288 ; 8-14 µm |
| Sensibilité (NETD) | ≤ 0,06 °C à 30 °C |
| Gammes de température | TC4 : −20 à +350 °C (à 650 °C) ; TC8 : −20 à +650 °C (à 1200/2000 °C) |
| Exactitude | ±2 °C ou ±2 % de la lecture |
| Écran | Tactile TFT de 3,6 pouces, 640 × 480, fusion IR-visible |
| Robustesse | Chutes de 2 m ; chocs 25G ; vibrations 2G ; IP54 |
| Batterie | Li-Ion, 3 h en continu |
| Poids | 0,98 kg |
| Champ de vision | 25° × 19° ; mise au point manuelle, minimum 0,1 m |
| Résolution spatiale (IFOV) | TC4 : 2,37 mrad — TC8 : 1,37 mrad |
| Fréquence d'image | 50/60 Hz |
Questions fréquentes
Quelle caméra thermique robuste choisir pour la maintenance électrique au quotidien ?
Une caméra portative légère et spécifiée contre les chutes. Les TC4 et TC8 pèsent 0,98 kg, résistent aux chutes de 2 m, aux chocs de 25G et aux vibrations de 2G avec étanchéité IP54, et leur batterie Li-Ion offre 3 h d'utilisation continue.
Jusqu'à quelle température mesurent la TC4 et la TC8 ?
La TC4 de −20 °C à +350 °C, extensible à 650 °C ; la TC8 de −20 °C à +650 °C, extensible à 1200 °C ou 2000 °C. Les deux mesurent avec une exactitude de ±2 °C ou ±2 % de la lecture.
Qu'est-ce qui distingue la TC4 de la TC8 ?
Le détecteur : 160 × 120 avec 2,37 mrad sur la TC4 et 384 × 288 avec 1,37 mrad sur la TC8, qui étend en outre la gamme de température jusqu'à 2000 °C en option.
Survit-elle à une chute sur chantier ?
Oui. La série est spécifiée pour des chutes de 2 m, des chocs de 25G et des vibrations de 2G, avec étanchéité IP54.
Comment l'audio est-il géré ?
Des notes vocales jusqu'à 60 s s'attachent à chaque image via le microphone intégré, et le Bluetooth relie un casque ou RS232 pour l'audio et les données.
Comment transférer les images ?
Par mini-USB avec les données de mesure, sortie vidéo ou transmission réseau en temps réel.
