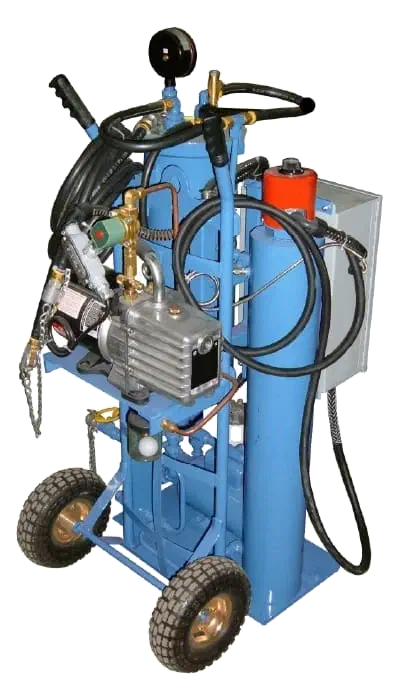

Para secar e desgaseificar pequenos volumes de óleo —transformadores de poste, travessias, conservadores ou bidões— basta um mini desgaseificador de alto vácuo sobre carro, sem mobilizar uma estação de tratamento. O AE865C processa 230 l/h a 60 Hz com um vácuo final abaixo de 0,025 mbar e deixa o óleo com menos de 10 ppm de água (ASTM D-1533 / D-1744) e menos de 0,25 % de gás (ASTM D-831 / D-2945), com pelo menos 40 kV de rigidez dielétrica em óleo novo (ASTM D-877), num carro de 125 kg que trabalha sem vigilância.
Dados principais do AE865C
- Qualidade do óleo tratado: o AE865C deixa menos de 10 ppm de água (Karl Fischer, ASTM D-1533 / D-1744), menos de 0,25 % de gás total (ASTM D-831 / D-2945) e pelo menos 40 kV de rigidez dielétrica com óleo novo (ASTM D-877).
- Caudal: 230 l/h a 60 Hz, dimensionado para transformadores de poste, travessias, conservadores e bidões individuais.
- Vácuo: vácuo final abaixo de 0,025 mbar (20 µm Hg) com bomba de vácuo rotativa de palhetas de 10 m³/h e elementos aceleradores na câmara de desgaseificação.
- Aquecimento: aquecedor de 3 kW que eleva 27 °C a temperatura do óleo numa passagem, com controlador de temperatura que corta o aquecimento se faltar tensão ou vácuo.
- Filtragem: filtro de rede de entrada de malha 60 e filtro final de 3 µm.
- Funcionamento sem vigilância: detetor de nível alto que para a bomba de vácuo, interruptor de nível baixo que protege a bomba de descarga, quadro de controlo NEMA 12 e ligação para um controlador de vácuo opcional.
- Mobilidade: carro de 1170 × 585 × 585 mm e 125 kg com pneus de 250 mm, cabo de 3 m e duas mangueiras de borracha de 3 m com engates camlock.
- Alimentação: 230 V monofásica a 60 Hz; outras tensões sob pedido.
Vantagens
Um alto vácuo que desce a sério
O sistema de vácuo atinge um vácuo final abaixo de 0,025 mbar (20 µm Hg), o nível necessário para extrair a água e os gases dissolvidos do óleo num processo contínuo.
Resultados verificados por métodos ASTM
O óleo de saída leva menos de 10 ppm de água (ASTM D-1533 / D-1744, Karl Fischer) e menos de 0,25 % de gás total (ASTM D-831 / D-2945); o óleo novo atinge pelo menos 40 kV de rigidez dielétrica segundo a ASTM D-877.
Dimensionado para volumes pequenos
Com 230 l/h de caudal a 60 Hz, o carro ajusta-se a transformadores de poste, travessias, conservadores e bidões individuais sem sobredimensionar.
Trabalha sem vigilância
Uma vez ligado completa o ciclo sozinho; dispõe de ligação para um controlador de vácuo opcional que automatiza ainda mais o processo.
Feito para se mover
Os pneus de 250 mm, o cabo de 3 m e as duas mangueiras de 3 m com acoplamentos camlock levam o equipamento até ao transformador, e não o contrário.
Aplicações
- Processamento do óleo de transformadores de poste.
- Travessias, conservadores e outros pequenos volumes de óleo.
- Bidões individuais de fluido isolante ou dielétrico.
- Secagem e desgaseificação periódicas durante a manutenção.
Acerca do produto
O AE865C combina um aquecedor de 3 kW, elementos aceleradores de alto desempenho na câmara de vácuo e um filtro final de 3 µm num carro de 1170 × 585 × 585 mm e 125 kg; fornece-se com cabo de 3 m e duas mangueiras de borracha de 3 m com acoplamentos camlock, com controlador de vácuo opcional e outras tensões de alimentação sob pedido.
Especificações técnicas
| Caudal | 230 l/h a 60 Hz |
| Teor final de água | Menos de 10 ppm (ASTM D-1533 / D-1744) |
| Teor final de gás | Menos de 0,25 % (ASTM D-831 / D-2945) |
| Rigidez dielétrica | Pelo menos 40 kV com óleo novo (ASTM D-877) |
| Filtragem | 3 µm |
| Vácuo | Vácuo final abaixo de 0,025 mbar (20 µm Hg) |
| Aquecedor | 3 kW |
| Tensão de alimentação | 230 V, monofásico, 60 Hz; outras tensões sob pedido |
| Dimensões e peso | 1170 × 585 × 585 mm; 125 kg |
| Bomba de vácuo | Rotativa de palhetas, 10 m³/h |
| Elevação de temperatura | 27 °C numa passagem (aquecedor de 1,7 W/cm² no máximo) |
| Proteções | Detetor de nível alto que para a bomba de vácuo; interruptor de nível baixo da bomba de descarga; quadro NEMA 12 |
Perguntas frequentes
A partir de que óleo se garantem os valores finais do AE865C?
A especificação do AE865C parte de um óleo com 100 ppm de água e saturado de ar a 12 % em volume, tratado à capacidade nominal e com uma temperatura mínima de entrada de 2 °C: à saída ficam menos de 10 ppm de água, menos de 0,25 % de gás e pelo menos 40 kV de rigidez dielétrica com óleo novo.
Que proteções automáticas tem o AE865C para trabalhar sem vigilância?
O controlador de temperatura corta o aquecedor de 3 kW se faltar tensão ou vácuo e retoma-o quando são repostos; um detetor de nível alto para a bomba de vácuo para evitar a inundação, um interruptor de nível baixo impede que a bomba de descarga funcione sem óleo e uma armadilha de vácuo protege a bomba da água arrastada. Os motores têm proteção contra sobrecarga num quadro NEMA 12.
Que óleos pode processar?
Fluidos isolantes e dielétricos em geral: óleo de transformadores de poste, travessias, conservadores e bidões individuais.
Quão seco sai o óleo?
Com menos de 10 ppm de água medidos por Karl Fischer (ASTM D-1533 / D-1744) e menos de 0,25 % de teor total de gás (ASTM D-831 / D-2945).
É preciso vigiá-lo?
Não. O equipamento está concebido para funcionar sem supervisão, e um controlador de vácuo opcional ligado à tomada prevista automatiza o ciclo.
Pode funcionar com outras tensões?
A configuração padrão é de 230 V, monofásico, 60 Hz; há outras tensões disponíveis sob pedido.
Como se move pela instalação?
Sobre o seu próprio carro com pneus de 250 mm; o cabo de 3 m e as duas mangueiras camlock de 3 m ligam-no junto ao equipamento.
